Мостовая ферма — это несущая стержневая конструкция пролетного строения, в которой нагрузка распределяется через систему поясов, стоек, раскосов и узлов. Главная идея фермы — перекрыть большой пролёт с высокой жёсткостью и меньшим расходом материала по сравнению с массивной балочной конструкцией. Поэтому ферменные схемы до сих пор применяют в мостах, путепроводах, пешеходных переходах, технологических эстакадах и временных инженерных сооружениях.
В расчётной схеме ферма представляет собой систему стержней, соединённых в узлах. Стержни работают преимущественно на растяжение и сжатие, а не как массивная балка на изгиб. За счёт этого конструкция может перекрывать большие расстояния между опорами без чрезмерного увеличения собственной массы.
Основа ферменной логики — треугольник. Треугольная геометрия сохраняет форму лучше, чем четырёхугольная без дополнительных связей, поэтому фермы собирают из повторяющихся треугольных ячеек. Нагрузка от транспорта, собственного веса, ветра, снега, температурных воздействий и тормозных усилий передаётся через настил, поперечные балки, узлы и дальше распределяется по элементам фермы.
| Элемент фермы | За что отвечает | Что важно при проектировании и обследовании |
|---|---|---|
| Верхний пояс | Формирует верхний контур фермы и воспринимает усилия в расчётной схеме | Прямолинейность, устойчивость, состояние стыков и узлов |
| Нижний пояс | Связывает нижние узлы и участвует в работе пролётного строения | Растяжение, коррозия, трещины, состояние соединений |
| Раскосы | Передают усилия между поясами по диагонали | Направление усилий, потеря устойчивости, повреждения в узлах |
| Стойки | Работают как вертикальные элементы решётки | Сжатие, геометрия, состояние примыканий |
| Узлы | Места соединения стержней и передачи усилий | Болты, сварные швы, фасонки, заклёпки, трещины и коррозия |
| Связи | Обеспечивают пространственную устойчивость фермы | Поперечная жёсткость, ветровые связи, деформации и повреждения |
Именно узлы часто становятся ключевыми зонами контроля. В расчёте предполагается, что усилия передаются через сочленения и элементы работают по заданной схеме. Если в узлах появляются люфты, коррозия, разрушение сварных швов, ослабление болтов или трещины, фактическая работа фермы может отличаться от проектной.
Мостовые фермы классифицируют сразу по нескольким признакам: форме поясов, типу решётки, конструктивной схеме, положению проезда, типу опирания и материалу. Такая классификация нужна не только для учебника: она помогает проектировщику, заказчику и подрядчику быстрее понять, какая схема подходит под пролёт, габарит, нагрузку, условия монтажа и состояние опор.
| Признак | Основные варианты | Что это даёт на практике |
|---|---|---|
| По форме поясов | Параллельные, полигональные, треугольные, сегментарные, трапециевидные | Влияет на высоту конструкции, распределение усилий, внешний вид и монтаж |
| По решётке | Раскосные, полураскосные, треугольные, ромбические, комбинированные | Определяет работу стержней, количество узлов и металлоёмкость |
| По расчётной схеме | Разрезные, неразрезные, консольные | Влияет на чувствительность к осадкам опор и монтажную технологию |
| По положению проезда | Езда понизу, поверху, посередине | Определяет габарит, высоту фермы, настил и условия эксплуатации |
| По типу опирания | На двух опорах, многоопорные, балочные, арочные, вантовые, рамные, комбинированные | Связывает ферму с общей схемой мостового сооружения |
| По материалу | Металлические, железобетонные, деревянные, комбинированные | Влияет на массу, долговечность, стоимость, обслуживание и монтаж |
Форма фермы выбирается не “по красоте”, а по пролёту, нагрузке, габаритам, материалу, технологии монтажа и требованиям к эксплуатации. У каждой схемы есть свои сильные стороны и ограничения. Для мостов часто применяют трапециевидные, полигональные и фермы с параллельными поясами, потому что они хорошо адаптируются к пролетным строениям и дают понятную работу элементов.
| Форма фермы | Где применяется | Особенности |
|---|---|---|
| С параллельными поясами | Путепроводы, технологические переходы, типовые пролёты | Простая геометрия, удобная унификация элементов, понятная сборка |
| Полигональная | Средние и большие пролёты, где важно рационально распределить усилия | Меняется высота фермы по длине, можно снизить металлоёмкость |
| Треугольная | Небольшие пролёты, пешеходные и вспомогательные конструкции | Простая схема, но не всегда удобна по габариту и высоте |
| Сегментарная | Арочные и комбинированные схемы, выразительная архитектура | Хорошо работает в связке с криволинейной формой, но сложнее в изготовлении |
| Трапециевидная | Распространённый вариант для мостовых пролетных строений | Даёт рациональную высоту конструкции и удобную решётчатую схему |
При обследовании существующего сооружения форма фермы помогает предположить расчётную логику, но не заменяет анализ документации. Две внешне похожие фермы могут иметь разные марки стали, разные узлы, разный способ монтажа и разное состояние опор.
Решётка фермы — это система внутренних стержней между верхним и нижним поясом. Она определяет, как усилия переходят от одного узла к другому. Чем больше элементов и узлов, тем сложнее изготовление и обследование, но тем точнее можно распределить усилия по конструкции.
| Тип решётки | Как устроена | Что важно контролировать |
|---|---|---|
| Раскосная | Основные диагональные элементы передают усилия между поясами | Состояние раскосов, узловые фасонки, потерю устойчивости сжатых элементов |
| Полураскосная | Сочетает диагональные и вертикальные элементы в облегчённой схеме | Совместную работу стоек и раскосов, трещины и деформации в узлах |
| Треугольная | Формирует повторяющиеся треугольные ячейки | Равномерность геометрии, узлы пересечения и продольную устойчивость |
| Ромбическая | Имеет ромбовидное расположение внутренних элементов | Сложные узлы, деформации ячеек, качество соединений |
| Комбинированная | Использует несколько схем в разных участках пролёта | Переходные зоны, узлы изменения схемы, концентрацию усилий |
Для мостовых ферм характерна высокая ответственность узлов. Нагрузка должна передаваться через расчётные точки, а не через случайные деформации, перекосы или ослабленные соединения. Поэтому при ремонте, усилении или реконструкции нельзя заменять отдельные элементы без проверки всей схемы.
По конструктивной схеме фермы делят на разрезные, неразрезные и консольные. Это один из самых важных признаков, потому что он показывает, как пролетное строение взаимодействует с опорами и насколько конструкция чувствительна к их подвижкам.
| Схема | Когда применяется | Плюсы | Риски |
|---|---|---|---|
| Разрезная ферма | При отдельных пролётах и условиях, где нужно снизить влияние осадок соседних опор | Проще анализировать работу каждого пролёта, меньше чувствительность к подвижкам смежных опор | Больше деформационных швов и опорных узлов, выше требования к сопряжениям |
| Неразрезная ферма | При нескольких пролётах, когда нужна высокая жёсткость и экономичность | Хорошая работа на больших пролётах, меньше прогибы, рациональный расход материала | Высокая чувствительность к неравномерным осадкам опор |
| Консольная ферма | Для навесного монтажа, специальных схем и отдельных инженерных задач | Позволяет вести монтаж в сложных условиях и перекрывать препятствия поэтапно | Требует точного расчёта узлов, временных стадий и монтажных нагрузок |
Положение проезда определяет, где относительно фермы располагается проезжая часть или пешеходный настил. Этот параметр влияет на габарит сооружения, высоту конструкции, удобство монтажа, восприятие ветровых нагрузок и эксплуатацию.
| Тип проезда | Как устроен | Когда удобен | Что проверить |
|---|---|---|---|
| Езда понизу | Проезжая часть расположена между фермами или ниже их верхних поясов | Когда нужно сохранить габарит под мостом и использовать ферму как боковую несущую систему | Поперечные балки, связи, габарит проезда, защиту от коррозии в нижней зоне |
| Езда поверху | Проезжая часть проходит над несущими фермами | Когда конструкцию удобно расположить ниже настила, а габарит сверху не ограничен | Настил, распределение нагрузки, водоотвод, доступ к осмотру элементов |
| Езда посередине | Проезд находится между верхним и нижним поясами | Для специальных схем, где нужно совместить габарит и работу фермы | Свободный габарит, боковую жёсткость, безопасность эксплуатации и узлы настила |
Исторически фермы выполняли из дерева, но сегодня для капитальных мостовых сооружений основными материалами остаются металл и железобетон. Выбор зависит от длины пролёта, массы конструкции, условий монтажа, коррозионной среды, требований к обслуживанию и бюджета жизненного цикла.
| Материал | Где применяется | Преимущества | Ограничения |
|---|---|---|---|
| Металлические фермы | Средние и большие пролёты, мосты, путепроводы, пешеходные переходы, технологические эстакады | Относительно малая масса, высокая несущая способность, удобство монтажа и усиления | Требуют защиты от коррозии, контроля узлов, сварных швов, болтов и покрытий |
| Железобетонные фермы | Массивные конструкции, специальные решения, объекты с высокими требованиями к долговечности | Огнестойкость, жёсткость, долговечность при правильном бетоне и защите арматуры | Большая масса, сложность монтажа, высокие требования к трещиностойкости и транспортировке |
| Деревянные фермы | Редкие исторические, временные или малонагруженные сооружения | Низкая масса, доступность материала для отдельных задач | Ограниченная долговечность, чувствительность к влаге и биопоражению |
| Комбинированные фермы | Реконструкция, усиление, специальные схемы | Позволяют совместить свойства разных материалов | Сложность узлов, разные деформационные свойства материалов |
Основная польза ферменной конструкции — возможность перекрывать большие пролёты с рациональным расходом материала. Вместо того чтобы увеличивать сплошное сечение балки, проектировщик распределяет усилия по системе стержней. Это позволяет уменьшить собственный вес, снизить нагрузку на опоры и фундамент, а также упростить отдельные монтажные операции.
Ферма — эффективная конструкция, но она требует дисциплины в проектировании, изготовлении, монтаже и эксплуатации. Большое количество стержней и узлов означает больше точек контроля. Если узлы плохо защищены от коррозии, болтовые соединения ослаблены, сварные швы имеют дефекты, а опоры дают подвижки, ресурс конструкции снижается.
| Риск | Как проявляется | Что делать |
|---|---|---|
| Коррозия металла | Потеря сечения, повреждение фасонок, болтов, нижних поясов и связей | Плановые осмотры, антикоррозионная защита, ремонт покрытий |
| Дефекты узлов | Трещины, ослабление болтов, повреждение сварных швов, деформации фасонок | Инструментальное обследование и расчётная проверка узла |
| Подвижки опор | Перераспределение усилий, перекосы, повреждение опорных частей | Обследование опор, фундамента и основания |
| Ошибки в деформационных швах | Заклинивание, ударные нагрузки, повреждение покрытия и узлов сопряжения | Проверка температурных перемещений и состояния швов |
| Недостаточная пространственная жёсткость | Боковые колебания, повышенная чувствительность к ветру и динамике | Проверка связей, поперечных балок, настила и общей схемы |
| Неправильное усиление | Локальное усиление одного элемента меняет работу всей фермы | Согласовывать усиление по расчёту, а не по месту |
Выбор мостовой фермы начинается не с каталога типовых схем, а с исходных условий. Проектировщик оценивает пролёт, тип движения, габариты, нагрузки, опоры, основание, способ монтажа, доступ техники, условия эксплуатации и требования к обслуживанию.
| Фактор | Как влияет на выбор фермы | Что уточнить до проектирования |
|---|---|---|
| Длина пролёта | Определяет высоту фермы, сечение элементов и схему работы | Расстояние между опорами, возможность промежуточных опор |
| Тип движения | Автомобильный, железнодорожный, пешеходный или технологический мост имеют разные нагрузки | Интенсивность движения, динамические нагрузки, габариты |
| Габарит под мостом или над мостом | Влияет на выбор езды понизу, поверху или посередине | Судоходный, автодорожный, железнодорожный или технологический габарит |
| Условия монтажа | Определяют возможность сборки на берегу, надвижки, навесного монтажа или монтажа кранами | Подъезд, место сборки, ограничения по воде, руслу, городской застройке |
| Состояние опор и основания | Особенно важно для неразрезных и консольных схем | Геологию, тип фундамента, риск осадки, состояние ростверков и опорных частей |
| Климат и среда | Влияют на коррозионную защиту, температурные деформации и обслуживание | Влажность, реагенты, промышленная атмосфера, перепады температур |
| Эксплуатация и ремонт | Влияют на доступ к узлам, возможность замены элементов и осмотров | Регламент осмотров, доступность узлов, требования к паспорту моста |
Ферменное пролетное строение работает правильно только тогда, когда опоры и фундамент обеспечивают проектное положение и передачу нагрузок. Если опоры получают неравномерную осадку, крен, смещение или повреждение опорных частей, меняется работа всей фермы. Особенно чувствительны к этому неразрезные и консольные схемы.
Поэтому при строительстве, реконструкции или обследовании мостов важно рассматривать связку: ферма — опорные части — устои и промежуточные опоры — фундамент — грунтовое основание. Ошибка в одном звене может проявиться совсем в другом: например, проблема свайного основания может дать трещины в опоре, перекос опорной части и дополнительные усилия в узлах фермы.
| Элемент системы | Как влияет на ферму | Что проверять |
|---|---|---|
| Опорные части | Передают усилия от фермы на опоры и обеспечивают перемещения | Смещения, заклинивание, коррозию, состояние площадок опирания |
| Устои | Связывают мост с подходами и воспринимают крайние пролёты | Конусы, переходные плиты, водоотвод, трещины, осадки |
| Промежуточные опоры | Воспринимают нагрузки от смежных пролётов | Геометрию, трещины, ригели, насадки, опорные зоны |
| Свайный фундамент | Передаёт нагрузку на глубинные слои грунта | Ростверк, оголовки свай, фактическое положение свай, отказ и испытания |
| Грунтовое основание | Определяет осадки и устойчивость всей опорной системы | Геологию, УГВ, размыв, слабые слои, русловые процессы |
Фермы особенно полезны там, где нужно перекрыть значительное межопорное пространство, ограничить массу пролетного строения, сохранить габарит и обеспечить понятную расчётную работу. Они применяются не только в капитальных автодорожных мостах, но и в пешеходных переходах, временных мостах, технологических эстакадах, промышленных переходах и реконструкции существующих сооружений.
| Сценарий | Почему ферма подходит | Что важно учесть |
|---|---|---|
| Большой пролёт через препятствие | Можно уменьшить количество промежуточных опор | Массу конструкции, монтаж, состояние крайних опор |
| Пешеходный мост или переход | Ферма даёт жёсткость при относительно небольшой массе | Вибрации, комфорт движения, антикоррозионную защиту |
| Путепровод над дорогой или железной дорогой | Можно сохранить габарит под сооружением | Монтажные окна, безопасность движения, ограничение по технике |
| Промышленная эстакада | Ферма удобна для технологических нагрузок и длинных проходов | Динамику, вибрации, обслуживание, доступ к узлам |
| Реконструкция существующего моста | Можно усилить или заменить часть пролетного строения | Состояние опор, фактические нагрузки, демонтаж и временные схемы |
При обследовании ферменного моста важно смотреть не только на отдельные стержни. Инженер оценивает общую геометрию, прогибы, состояние узлов, коррозию, качество соединений, работу связей, опорные части, деформационные швы и состояние опор. Только так можно понять, работает ли ферма в проектной схеме или уже есть признаки перераспределения усилий.
Чем точнее исходные данные, тем быстрее можно выбрать тип фермы, оценить риски по опорам, понять требования к фундаменту и сформировать план работ. Это особенно важно при реконструкции, замене пролетного строения, усилении существующего моста или строительстве объекта в сложных грунтовых условиях.
| Что подготовить | Зачем это нужно |
|---|---|
| Схему сооружения: пролёты, габариты, тип проезда | Чтобы определить конструктивную схему фермы и узлы опирания |
| Данные по нагрузкам | Чтобы оценить работу поясов, решётки, связей и опорных частей |
| Чертежи существующего моста или проект новой конструкции | Чтобы не принимать решения по фото или общему описанию |
| Информацию по опорам и фундаментам | Чтобы проверить риск осадок, крена, размыва и подвижек опор |
| Инженерно-геологические изыскания | Чтобы понять работу основания и необходимость свайных решений |
| Условия монтажа | Чтобы выбрать технологию: крановый монтаж, надвижка, навесная сборка, временные опоры |
| Требования к срокам и ограничениям площадки | Чтобы оценить график, логистику, окна работ и риски простоев |
| Материалы обследования и паспорт моста | Чтобы корректно оценить текущее состояние и историю эксплуатации |
Для мостов с ферменными пролетами узким местом часто становится не сама ферма, а опоры, свайное основание, готовность площадки и контроль работ. Если опоры проектируются на свайном фундаменте, важно заранее проверить геологию, длину и сечение свай, схему свайного поля, возможность погружения, необходимость пробной забивки и испытаний.
Для предварительной оценки можно отправить нам схему сооружения, данные по опорам, геологию, предполагаемые нагрузки, регион строительства, сроки и ограничения площадки. Мы посмотрим, какая технология свайных работ может быть рациональной и какие риски лучше закрыть до выхода техники.
Рассчитать стоимость свайных работ Калькулятор свайного поля под опору моста
Перед тем как утверждать тип фермы, полезно пройтись по короткому чек-листу. Он помогает увидеть, хватает ли исходных данных или решение пока держится только на общей идее конструкции.
Мостовая ферма — это несущая конструкция из стержней, соединённых в узлах. За счёт системы треугольников она распределяет нагрузку между элементами и позволяет перекрывать большие пролёты без чрезмерного увеличения массы пролетного строения.
Ферма позволяет эффективно распределять усилия по поясам, стойкам и раскосам. В отличие от массивной балки, она использует материал более рационально, поэтому может быть жёсткой и прочной при меньшей собственной массе.
По форме выделяют фермы с параллельными поясами, полигональные, треугольные, сегментарные и трапециевидные. Для мостов часто применяют трапециевидные и полигональные решения, потому что они хорошо подходят для пролетных строений и позволяют рационально распределять усилия.
Разрезная ферма работает как отдельный пролёт между опорами. Неразрезная проходит через несколько пролётов и работает как более связанная система. Неразрезные схемы могут быть жёстче и экономичнее, но они чувствительнее к неравномерным осадкам и подвижкам опор.

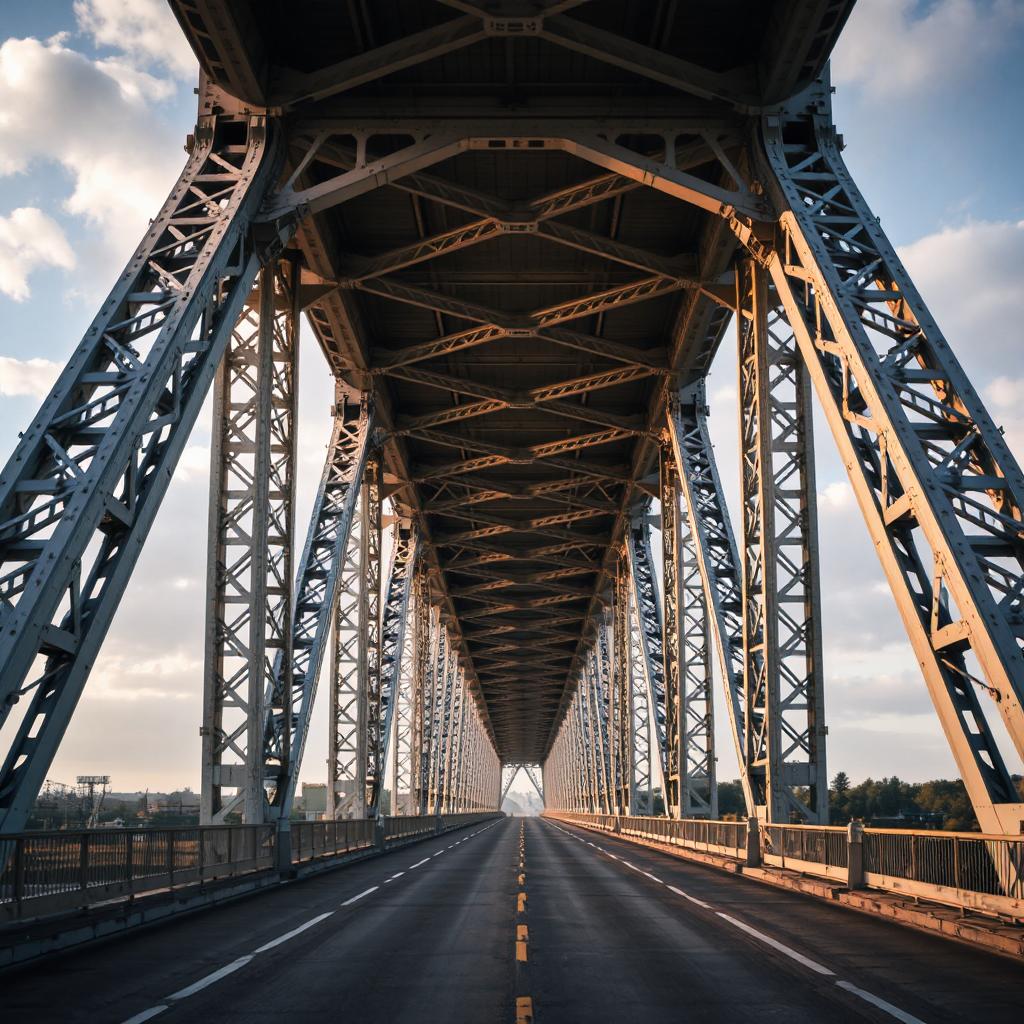

Это схема, при которой проезжая часть или настил расположены в нижней зоне фермы, обычно между боковыми фермами. Такая схема часто применяется, когда нужно сохранить габарит под сооружением и использовать ферму как боковую несущую систему.
Всё зависит от пролёта, нагрузки, условий монтажа, среды эксплуатации и бюджета. Металлические фермы легче и удобнее для больших пролётов и монтажа. Железобетонные решения массивнее, но могут быть рациональны в отдельных условиях, где важны жёсткость, огнестойкость и долговечность.
При осадке, крене или смещении опор меняется расчётная работа фермы. Усилия перераспределяются между стержнями и узлами, могут появляться дополнительные напряжения, повреждения опорных частей и деформации пролетного строения.
Проверяют пояса, раскосы, стойки, узлы, связи, настил, поперечные балки, опорные части, коррозию, трещины, деформации, состояние соединений и влияние опор. Также важно оценить фундамент и грунтовое основание, если есть признаки осадки или крена.
Нет. Даже если повреждён только один раскос или узел, его работа связана с общей схемой фермы. Замена или усиление должны выполняться по расчёту и проектному решению, иначе можно изменить распределение усилий и создать новую зону риска.
Нужны схема сооружения, пролёты, габариты, тип проезда, данные по опорам и фундаментам, геология, нагрузки, условия монтажа, ограничения площадки, сроки и материалы обследования, если объект существующий. Для свайных оснований дополнительно нужны схема свайного поля, тип свай, длины, сечения и требования к испытаниям.
