Опоры мостовых сооружений — это элементы, которые принимают нагрузку от пролетного строения, передают её на фундамент и дальше на грунтовое основание. При обследовании моста важно не просто назвать опору «устоем» или «промежуточной», а понять её конструктивную схему, тип фундамента, зоны риска и возможные причины деформаций.

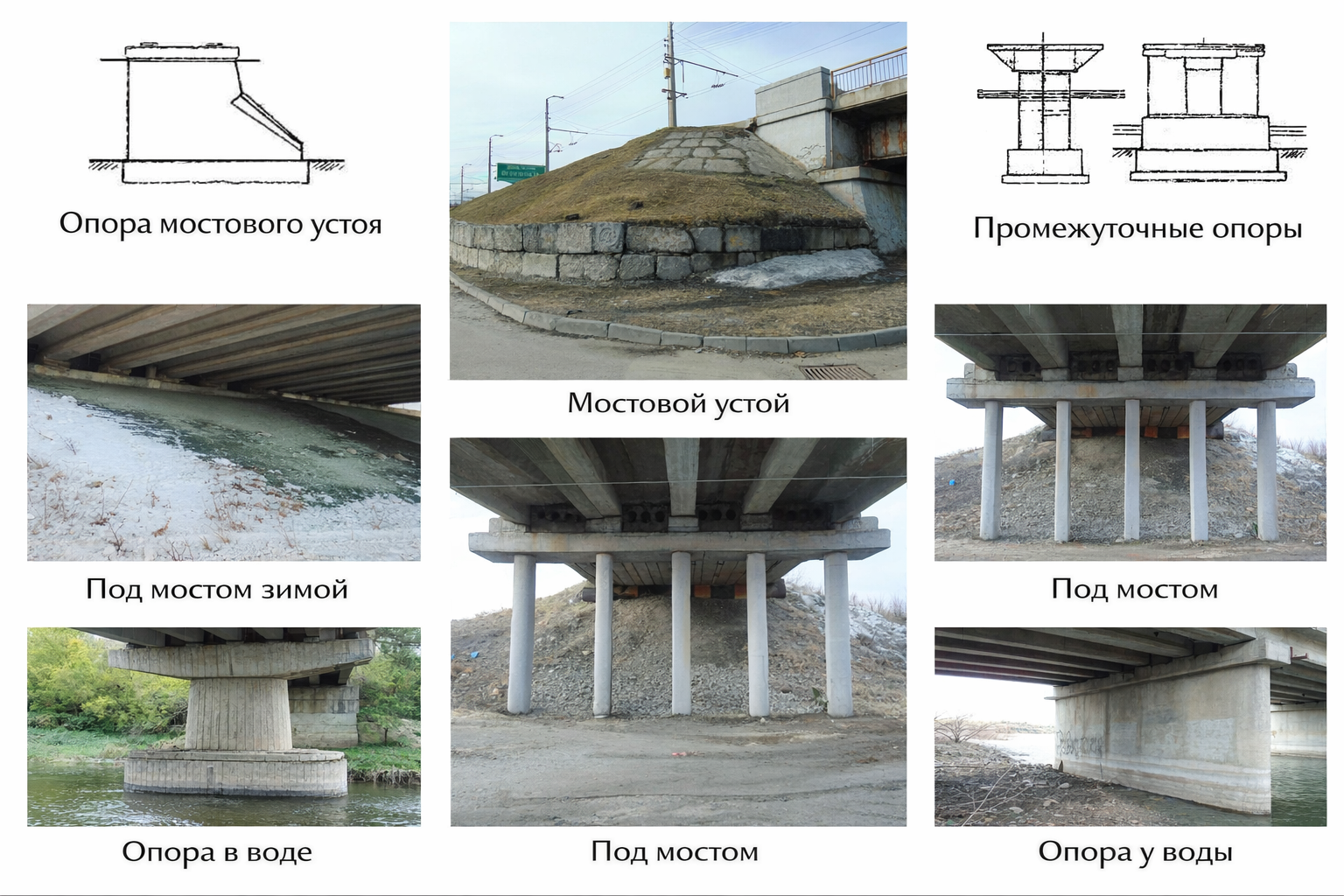

Если смотреть на мост как на единую инженерную систему, опоры можно классифицировать сразу по нескольким признакам. Первый признак — положение в схеме моста: крайняя опора или промежуточная. Второй — конструкция надфундаментной части: сборная, сборно-монолитная или монолитная. Третий — тип основания: фундамент мелкого заложения, свайный фундамент, оболочки, буровые сваи или опускной колодец.
| Признак классификации | Основные типы | Что это даёт при обследовании |
|---|---|---|
| По положению в мостовой схеме | Устои и промежуточные опоры | Помогает понять, как опора взаимодействует с пролетом, насыпью, руслом или дорогой |
| По конструкции надфундаментной части | Сборные, сборно-монолитные, монолитные | Определяет слабые зоны: швы, монолитные участки, трещины, защитный слой, сопряжения |
| По типу фундамента | Массивные, ленточные, свайные, оболочки, буровые сваи, кессоны | Позволяет оценить работу основания, риск осадки, размыва, крена и деформаций |
На практике тип опоры нельзя определять только по внешнему виду. Две похожие конструкции могут иметь разные фундаменты, разную схему работы и разные причины дефектов. Поэтому при обследовании важно сопоставлять визуальный осмотр, проектную документацию, данные геодезии, состояние бетона, узлы опирания и информацию по грунтам.
Надфундаментная часть — это часть опоры, которая находится выше фундамента и непосредственно воспринимает усилия от пролетного строения. По способу выполнения её обычно делят на три группы: сборные, сборно-монолитные и монолитные опоры.
| Тип опоры | Как устроена | Что особенно важно проверить |
|---|---|---|
| Сборная | Собирается из отдельных блоков или элементов с перевязкой швов | Швы, стыки, качество заполнения, смещения блоков, состояние сопряжений |
| Сборно-монолитная | Сочетает сборные элементы и монолитные участки | Качество монолитных зон, сцепление элементов, трещины в местах передачи усилий |
| Монолитная | Выполняется цельно из бетона или железобетона | Трещины, защитный слой, коррозия арматуры, геометрия, признаки крена или осадки |
Сборные опоры формируют из отдельных железобетонных или бетонных элементов. Их преимущество — технологичность и высокая скорость монтажа, особенно там, где важно сократить время работ на объекте. Но при обследовании такие конструкции требуют особого внимания к швам, стыкам, перевязке элементов и зонам сопряжения с ригелем или насадкой.
Если в сборной опоре появляются смещения блоков, раскрытие швов, следы вымывания раствора или локальные разрушения бетона, это может говорить не только о старении конструкции. Иногда такие признаки связаны с неравномерной работой основания, ошибками водоотвода, морозным воздействием или перегрузкой отдельных участков.
Сборно-монолитная опора объединяет преимущества заводских элементов и монолитного бетона. Центральная часть или отдельные узлы могут выполняться монолитно, а наружная часть — из блоков или сборных элементов. Такая схема часто встречается там, где нужно совместить скорость монтажа и достаточную жёсткость конструкции.
Главные зоны контроля — границы между сборными и монолитными частями. При обследовании важно проверить, нет ли трещин по контактным зонам, расслоений, следов фильтрации воды, сколов, раскрытых швов и признаков потери совместной работы элементов.
Монолитные опоры выполняют цельно из бетона или железобетона. Они хорошо работают как единая конструкция, но при обследовании требуют внимательной оценки бетона, защитного слоя, трещинообразования, коррозии арматуры, геометрии и положения опорных частей.
Для монолитных опор особенно важны продольные и наклонные трещины, следы выщелачивания, оголение арматуры, разрушение углов и граней, а также признаки крена. Если дефекты повторяются на нескольких опорах, это может указывать не только на локальный износ, но и на системную проблему: перегрузку, ошибку водоотвода, просадку основания или воздействие русловых процессов.
Устои — это крайние опоры моста, на которые опираются пролетные строения. Они работают не только как опора пролета, но и как узел сопряжения моста с насыпью подходов. Поэтому при обследовании устоя важно смотреть не только бетон и опорные части, но и состояние конуса насыпи, водоотвода, переходных плит, шкафной стенки и зоны сопряжения «мост — подход».
Необсыпной устой — это конструкция, где насыпь не обсыпает опору по всей длине. В такой схеме обычно выделяют обратную стенку, шкафную стенку, подферменную плиту, переднюю стенку и фундаментную часть. При обследовании эти элементы рассматривают как единую систему передачи нагрузок от пролета и грунта.
Критичные зоны для необсыпного устоя — подферменная площадка, опорные части, трещины в стенках, состояние гидроизоляции, водоотвод и участки, где возможно давление грунта на конструкцию. Если есть просадка подхода, раскрытие швов или деформация переходной зоны, обследование должно охватывать не только сам устой, но и прилегающую насыпь.
Обсыпной устой работает совместно с конусом насыпи. Такая схема чувствительна к состоянию грунта вокруг опоры: размывам, просадкам, переувлажнению, нарушению укрепления откосов и плохому водоотводу. Визуально проблема может проявляться как трещины, просадки покрытия на подходах, смещение элементов укрепления или локальные провалы.
При обследовании обсыпных устоев нельзя ограничиваться осмотром бетона. Нужно оценивать, как работает вся зона сопряжения: насыпь, конус, укрепление откосов, водоотводные лотки, переходные плиты и фундаментная часть.
Промежуточные опоры располагаются между крайними устоями и воспринимают нагрузку от одного или нескольких пролетных строений. Их конструктивная схема зависит от длины пролетов, высоты сооружения, русловых условий, требований к габариту под мостом, типа фундамента и технологии строительства.
Свайные однорядные и двурядные опоры применяют там, где нагрузку рационально передать на свайное основание. В таких схемах важно оценивать работу свайного ряда, ростверка или насадки, а также равномерность передачи нагрузки от пролетного строения.
Однорядная свайная схема может быть технологически проще, но она чувствительнее к горизонтальным усилиям и качеству работы насадки. Двурядная схема обычно даёт большую устойчивость, особенно когда на опору действуют значительные продольные или поперечные нагрузки.
Опора-стенка — это промежуточная опора, где основная несущая часть выполнена в виде стенового элемента. Такая конструкция хорошо воспринимает вертикальные нагрузки, но требует контроля трещин, геометрии, состояния бетона, водоотвода и зон опирания пролетного строения.
При обследовании опоры-стенки важно отделять поверхностные дефекты от признаков силовой работы. Например, локальные сколы и выветривание бетона могут быть эксплуатационным износом, а системные наклонные трещины, раскрытие швов или крен уже требуют инженерной оценки основания и расчётной схемы.
Массивная опора со столбчатой надстройкой сочетает тяжёлую нижнюю часть и более лёгкую верхнюю конструкцию в виде стоек или столбов. При обследовании важно отдельно оценивать массивную часть, столбы, ригель, опорные зоны и связь между элементами.
Такая схема часто чувствительна к состоянию основания. Если нижняя часть работает неравномерно, это может проявиться в трещинах, изменении геометрии, смещении опорных частей и неравномерной работе пролетного строения.
Сборно-монолитные промежуточные опоры могут включать телескопические решения, одностолбчатые опоры и безростверковые конструкции из оболочек. Их объединяет то, что передача усилий часто сосредоточена в ограниченных узлах, поэтому обследование должно быть особенно внимательным к сопряжениям, контактным поверхностям, трещинам и признакам смещения.
Одностолбчатые опоры нередко работают как внецентренно сжатые элементы. Для них важна оценка вертикальности, состояния бетона, опорных частей и зоны сопряжения с ригелем. Безростверковые решения требуют понимания, как нагрузка уходит в основание и нет ли признаков неравномерной работы грунта или оболочек.
Тип фундамента определяет, как нагрузка от опоры передаётся на грунт. При обследовании это один из ключевых вопросов: внешне опора может выглядеть исправной, но если основание работает неравномерно, дефекты будут нарастать. Поэтому тип фундамента нужно определять по проекту, исполнительной документации, результатам обследования и данным инженерно-геологических изысканий.
| Тип фундамента | Где применяется | Что проверить при обследовании |
|---|---|---|
| Массивный фундамент на естественном основании | При достаточной несущей способности грунтов и умеренной глубине заложения | Осадки, крен, размыв, трещины в теле фундамента, состояние подошвы при доступе |
| Ленточный фундамент | Для протяжённых опорных элементов и стеновых схем | Равномерность работы основания, трещины, гидроизоляцию, состояние подготовки |
| Свайный фундамент с низким ростверком | Когда нагрузку нужно передать на более плотные слои грунта | Состояние ростверка, признаки просадки, работа свайного поля, влияние грунта вокруг ростверка |
| Свайный фундамент с высоким ростверком | На мостах, эстакадах, в русловых и сложных условиях | Работу свай на горизонтальные нагрузки, состояние ростверка, оголовков свай и защиту от коррозии |
| Оболочки и буровые сваи | При больших нагрузках, значительной глубине слабых грунтов или сложной геологии | Вертикальность, целостность ствола, качество бетонирования, работу контакта с грунтом |
| Опускные колодцы и кессоны | Для глубоких оснований, русловых опор и сложных гидрологических условий | Крен, осадки, состояние тела колодца, размыв, работу основания и защиту от воды |
В свайных фундаментах мостовых опор важно различать низкий и высокий ростверк. Низкий ростверк расположен ниже поверхности грунта или фактически опирается на грунт. Высокий ростверк находится выше поверхности грунта и чаще воспринимает более выраженные горизонтальные воздействия.
Это различие влияет на расчётную схему и обследование. Для низкого ростверка важнее контакт с грунтом, состояние подземной части и риск переувлажнения. Для высокого ростверка критичнее работа свай как стержней, оголовки, узлы сопряжения, коррозионная защита и устойчивость к горизонтальным нагрузкам.
Обследование опоры начинается с определения её типа, но на этом не заканчивается. Инженеру нужно понять, как конструкция работает сейчас: есть ли признаки неравномерной осадки, размыва, перегрузки, старения бетона, коррозии арматуры, нарушения водоотвода или дефектов опорных частей.
| Зона контроля | Что смотрят | Почему это важно |
|---|---|---|
| Опорные части | Смещения, перекосы, коррозию, заклинивание, состояние площадок опирания | Нарушение работы опорных частей может менять передачу усилий на опору |
| Ригель, насадка, подферменная зона | Трещины, сколы, разрушение бетона, состояние армирования | Это зоны концентрации нагрузок от пролетного строения |
| Тело опоры | Вертикальные и наклонные трещины, коррозию, выщелачивание, дефекты бетона | По характеру трещин можно предположить причину деформаций |
| Фундаментная часть | Осадки, крен, размыв, оголение свай, повреждение ростверка | Проблемы основания часто проявляются выше — в теле опоры и пролёте |
| Зона сопряжения с насыпью | Просадки подходов, состояние переходных плит, конусов, водоотвода | Для устоев эта зона напрямую влияет на безопасность и комфорт движения |
| Русловые условия | Размыв, подмыв, ледовые воздействия, изменение течения | Для русловых опор это один из главных факторов долговечности |
Визуальный осмотр не заменяет расчёт и инструментальное обследование, но помогает быстро выделить зоны риска. Особенно важно обращать внимание не на одиночный дефект, а на систему признаков: трещины, смещения, просадки, состояние водоотвода и повторяемость дефектов на нескольких опорах.
Свайные фундаменты применяют, когда верхние слои грунта не обеспечивают нужную несущую способность или когда опора работает в сложных условиях: русло, высокий уровень воды, слабые водонасыщенные грунты, значительные горизонтальные усилия, высокие нагрузки от пролетного строения или ограниченные сроки строительства.
Для мостов, путепроводов, эстакад и временных технологических сооружений важно не просто «забить сваи», а подобрать рабочую схему: длину свай, сечение, шаг, количество рядов, тип ростверка, технологию погружения, возможность лидерного бурения, контроль отказа и порядок испытаний.
| Условия объекта | Почему это важно | Что обычно проверяют |
|---|---|---|
| Слабые или водонасыщенные грунты | Опора может получить недопустимую осадку | Геологию, глубину плотных слоёв, длину свай, несущую способность |
| Русловая опора | Есть риск размыва, ледовых и гидродинамических воздействий | Отметки размыва, защиту свай, работу ростверка, технологию производства работ |
| Высокие горизонтальные усилия | Сваи работают не только на вертикальную нагрузку | Схему свайного куста, наклонные сваи, жёсткость ростверка, расчёт в горизонтальной плоскости |
| Стеснённая площадка | Не вся техника может зайти и безопасно работать | Габариты техники, логистику свай, уклон, временные дороги, зону складирования |
| Сжатые сроки | Простои техники и ожидание материалов быстро увеличивают бюджет | График поставки свай, сменность, готовность площадки, контроль качества |
Для мостовых опор важно заранее проверить не только количество свай, но и схему их работы: ряды, шаг, габариты ростверка, длину свай, ограничения по технике и возможность погружения в конкретных грунтах. Ошибка на этом этапе может привести к простоям, изменению технологии и переделке проектных решений.
Для предварительной оценки можно использовать калькулятор свайного поля под опору моста, а затем передать нам исходные данные по объекту: геологию, нагрузки, чертежи, отметки, регион строительства и ограничения площадки.
Калькулятор свайного поля под опору моста Рассчитать стоимость свайных работ
Чтобы быстрее оценить технологию и не тратить время на уточнения, лучше сразу собрать минимальный комплект исходных данных. Даже если проект ещё не завершён, эти сведения помогают понять, какая техника подойдёт, есть ли ограничения по длине свай и какие риски могут повлиять на график работ.
В любой мостовой схеме есть крайние опоры — устои. Если мост имеет больше одного пролёта, между устоями располагаются промежуточные опоры. Устои связывают мост с насыпью подходов, а промежуточные опоры передают нагрузку от пролетных строений на фундамент и основание.
Устой находится в конце моста и работает вместе с насыпью подхода. Поэтому для него важны не только бетон, фундамент и опорные части, но и состояние конуса, переходной зоны, водоотвода и грунта. Промежуточная опора расположена между пролётами и в первую очередь воспринимает нагрузку от пролетного строения.
Часто встречаются свайные однорядные и двурядные опоры, опоры-стенки, массивные опоры со столбчатой надстройкой, монолитные опоры, телескопические и одностолбчатые решения. Точный тип определяют по проекту, внешним признакам, конструктивной схеме и типу фундамента.
Потому что фундамент определяет, как нагрузка от опоры передаётся на грунт. Массивный фундамент, свайный ростверк, буровые сваи, оболочки и опускные колодцы работают по-разному. От типа фундамента зависит расчётная схема, перечень проверок и причины возможных деформаций.
Опасность зависит от причины дефекта. Поверхностные трещины и сколы могут быть следствием износа, а могут указывать на перегрузку или неравномерную осадку. Если трещины сопровождаются креном, смещением опорных частей, просадкой подходов или размывом грунта, нужно проверять не только бетон, но и фундамент с основанием.
Свайный фундамент выбирают, когда верхние грунты слабые, водонасыщенные, неоднородные или не способны надёжно воспринимать нагрузку от опоры. Также свайные решения применяют при больших нагрузках, русловых опорах, высоком уровне воды, значительных горизонтальных усилиях и необходимости передать нагрузку на более плотные слои грунта.
Низкий ростверк расположен ниже поверхности грунта или лежит на грунте. Высокий ростверк находится выше поверхности грунта. Это влияет на расчётную схему: в высоком ростверке особенно важна работа свай на горизонтальные нагрузки, а в низком — взаимодействие ростверка с грунтом и подземной частью основания.
По фото можно предварительно предположить тип опоры, но для инженерного вывода этого недостаточно. Нужны проектные данные, осмотр на месте, геометрические измерения, оценка опорных частей, состояния фундамента, грунтов и зоны сопряжения с пролетным строением.
Обычно нужны нагрузки, геология, отметки площадки, тип ростверка, габариты опоры, предполагаемое сечение и длина свай, ограничения по технике, наличие горизонтальных усилий и требования по срокам. Чем точнее исходные данные, тем меньше риск изменить технологию уже после выхода техники на объект.
