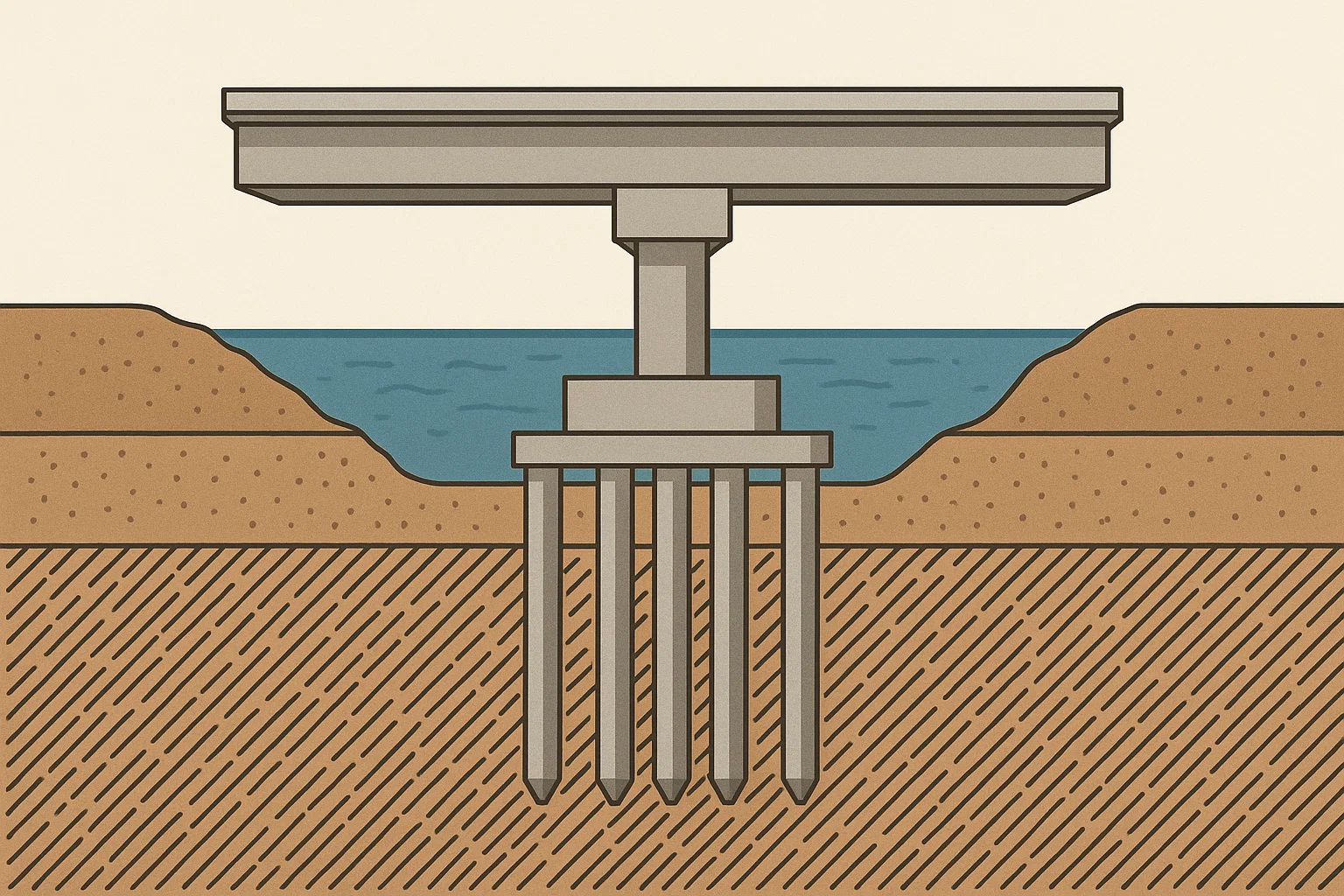

Свайный куст — это группа свай, объединённых общим ростверком (насадкой), которая воспринимает усилия от пролётного строения через ригель и передаёт их на грунтовое основание. Для мостов это базовый элемент фундаментов промежуточных опор и устоев: куст обеспечивает несущую способность в сжатии, сопротивление выдёргиванию и совместно с надземной частью — устойчивость при горизонтальных воздействиях.
Нагрузки от покрытия и балок пролёта через опорные части поступают на ригель, далее в ростверк и распределяются между сваями куста. Расчёт учитывает совместную работу свай с грунтом и ростверка с ригелем. От корректной компоновки зависят осадки, крены опоры, усилия в отдельных сваях, а также долговечность узлов.
Свая работает с грунтом по боковой поверхности и по нижней части; ростверк собирает усилия от ригеля и передаёт их на головы свай; ригель сопрягается с опорными частями пролётного строения. В русловых опорах учитывают влияние течения и подмыва, на устоях — взаимодействие с насыпью и переходной плитой. Для горизонтальных действий могут применяться наклонные (батарные) сваи по проектной схеме.
| Вид | Где применяют | Особенности работы |
|---|---|---|
| Куст из вертикальных забивных ЖБ свай | Устои и промежуточные опоры с преимущественно вертикальными нагрузками | Распределение усилий ростверком, проверка осадок и крена; контроль равномерности отказа при забивке |
| Куст с наклонными сваями (батарные схемы) | Опоры с заметными горизонтальными воздействиями (ветровые, тормозные, сейсмические; русловые) | Включение наклонных стволов в восприятие поперечных усилий и моментов; координация с ригелем и схемой связей |
| Составные кусты (секции/наращивание) | Большие глубины заложения | Узлы стыков по заводским картам; контроль прямолинейности и качества соединений |
Форма в плане выбирается по ригелю и конфигурации опоры: прямоугольная, квадратная, трапецеидальная, овальная или дугообразная — для согласования с русловой частью и путями пропуска воды/льда. Шаг свай и габариты ростверка назначаются проектом по расчётам несущей способности, деформаций и по технологическим ограничениям монтажа и бетонирования. Для составных свай учитывают места стыков относительно отметки ростверка и слоёв грунта.
Проверяют несущую способность в сжатии и выдёргивании, работу на горизонтальные воздействия, деформации (осадки, разность осадок, повороты), прочность и трещиностойкость ростверка и ригеля, а также устойчивость системы с учётом грунтовых условий. В мостах дополнительно оценивают влияние гидравлики на русловые опоры, температурно-усадочные эффекты в надстройке, возможное отрицательное трение на сваях в насыпных массивах.
Разбивка точек куста выполняется по исполнительной геодезической схеме. Сваи подаются к копру, выверяется вертикальность или заданная батарность, выполняются пробные удары и основная забивка до проектного отказа или отметки. В кусте выдерживаются проектные расстояния и порядок установки; последовательность выбирают с учётом грунтов, жёсткости ростверка и доступа техники. После достижения критериев забивки головы свай подготавливаются под ростверк, выполняется обрезка по отметке и защитные операции согласно проекту производства работ.
На объекте ведут журналы забивки с фиксацией координат, отметок, фактических длин и отказов; при необходимости проводят испытания пробных свай и контрольные статические/динамические проверки по проектной программе. По составным изделиям контролируются узлы стыков; по ростверку — геометрия, армирование, защитные слои и качество бетона. Для русловых опор отслеживают отметки относительно возможного подмыва; для устоев — сопряжение с переходной плитой и водоотвод.
Исполнительная документация по кусту включает геодезическую схему расположения свай, журналы забивки, акты освидетельствования скрытых работ, отчёты по испытаниям (если предусмотрены), схемы армирования и бетонирования ростверка, а также результаты обследований оголовков перед сопряжением. На стадии приёмки проверяют соответствие проекту, фактические отметки и габариты, состояние верхов свай и готовность к устройству ростверка.
В русловых опорах учитываются течения и ледовые воздействия: конструктивно это отражается в форме ростверка, защите тел опор и в выборе схемы куста. На устоях значимы взаимодействие с насыпью и работа переходной плиты, чтобы исключить деформационный перепад на въезде. Во всех случаях важна согласованность графика забивки свай с поставками ЖБИ и опалубочно-арматурными работами по ростверкам, чтобы исключить простои и обеспечить требуемую последовательность омоноличивания узлов.
Для свайных кустов мостовых опор готовятся решения по компоновке, технологии забивки, узлам сопряжений и контролю качества, а также программа испытаний на конкретном объекте. На основе исходных геологических данных и нагрузок формируется схема свайного поля, указываются критерии окончания забивки и порядок работ, чтобы обеспечить несущую способность и предсказуемые деформации опоры в эксплуатации.
Даже при корректном проекте свайный куст важно «привязать» к реальным грунтам и реальной технологии. Поэтому на практике часто начинают не с массовой забивки, а с контрольного этапа — пробной забивки и устройства эталонных свай. Это позволяет заранее убрать риски по срокам, технике и несущей способности, а не искать решения уже на «боевом» свайном поле.
Пробная забивка показывает технологичность погружения (как «идёт» свая в конкретном разрезе, достижим ли требуемый режим и параметры забивки), а испытания свай нагрузкой подтверждают работу сваи под нагрузкой и помогают уточнить расчётные параметры основания. Корректно спланированные испытания позволяют уточнить несущую способность, осадки и жёсткость реального основания и затем оптимизировать свайное поле (например, сократить число/длину свай без потери безопасности).
| Контрольный этап | Что именно даёт для свайного куста | Когда особенно полезен |
|---|---|---|
| Пробная забивка / эталонные сваи | Понимание технологичности: как ведёт себя грунт по глубине, достижим ли требуемый режим забивки, какие «узкие места» по технике и логистике появятся на объекте | Когда важно заранее убрать риски по срокам и технологии до старта «массовой» забивки |
| Испытания свай нагрузкой | Подтверждение работы сваи под нагрузкой, уточнение несущей способности/осадок/жёсткости основания, возможность оптимизации параметров свайного поля | На ответственных объектах и там, где цена ошибки по осадкам/ресурсу особенно высока |
Свайный куст работает как система, поэтому точность положения свай и корректная фиксация параметров забивки — это не формальность. Даже если свая правильно выставлена в начале, неоднородность грунтов (плотные/рыхлые участки, включения) может повлиять на погружение и привести к отклонениям, которые потом сложнее компенсировать в ростверке.
Проект всегда задаёт допустимые отклонения, а в практике ориентируются на регламентные пределы для разных схем. Для «куста» и рядного расположения учитывают как осевое смещение, так и смещение на пересечениях рядов. Ниже — компактная памятка по типовым пределам, которые применяют при контроле (конкретные значения для объекта уточняются проектом и СП, применяемым в расчёте).
| Ситуация | Предел отклонения (типовой ориентир) | Зачем это важно именно в кусте |
|---|---|---|
| Круглые/прямоугольные/квадратные сваи (d до 0,5 м) | По оси — до 0,3d; в поперечной плоскости — до 0,2d | Куст воспринимает усилия группой; суммарные смещения накапливаются и усложняют работу ростверка |
| Одиночные сваи и колонны (для прямоугольного сечения d — меньшая сторона) | Одиночные — не более 50 мм; колонны — не более 30 мм | Чем выше требования к геометрии (колонны/опоры), тем меньше «запас» на исправления в надземной части |
| Куст/лента: допустимая доля свай с отклонениями в пределах нормы | Лента — не более 25% свай; колонны — не более 5% | Ограничение защищает от ситуации, когда «норма» по каждой свае отдельно превращается в проблему по системе целиком |
Журнал забивки свай нужен для приёмки, расчётов с подрядчиком, контроля графика и качества. Записи ведутся одновременно с процессом монтажа — строго день в день, без исправлений и «дописок» задним числом. В журнале фиксируют ключевые параметры забивки (вплоть до числа ударов до проектного отказа и величины отказа по залогам), а также обязательные сведения о пробной забивке с указанием количества «пробных» свай (обычно в пределах 5–20 шт.).
Для ударной забивки применяется форма Ф-36; отдельно описаны формы под другие способы (например, Ф-42 для вибрационного монтажа). В рабочем порядке отдельно контролируют вертикальность: для забивки указан ориентир по вертикальному отклонению не более 1% до момента проектного отказа, а также регламентную паузу при ложном проектном отказе.
При работе сваебойной техники в грунте возникают колебания. Область, на которую они распространяются, называют зоной влияния. Опасность в том, что вибрации могут повредить элементы конструкций в зоне воздействия — из-за неравномерной нагрузки на основания, ухудшения несущей способности грунта и «усталостных» деформаций материалов.
Универсальной «одной цифры» зоны влияния нет: она зависит от множества факторов. При этом как ориентир приводится затухание амплитуды колебаний примерно на расстоянии 20 м; этим же объясняют регламенты, запрещающие забой свай ближе 20 м от фундаментов существующих зданий. Но в сыпучих грунтах риск может сохраняться и при большем расстоянии, поэтому применяют организационные и технологические меры (в том числе подбор молота с меньшей массой ударной части и амплитудой ударов).
Отдельно отмечается влияние глубины: при увеличении глубины в 1,5–2 раза растёт амплитуда колебаний грунта. В сложных условиях из этого делают вывод о нецелесообразности применения длинных забивных свай (например, длиной более 6 м) без предварительной оценки и пробных мероприятий.
В реальности сроки свайных работ складываются из этапов, и работа копра часто занимает меньше времени, чем подготовка, логистика, контроль и закрытие документации. Поэтому реалистичный график начинают не с количества свай, а с условий запуска. Опорным документом обычно выступает проект производства свайных работ (ППР), где фиксируют технологические решения, логистику, безопасность и порядок контроля.
| Этап | Что входит | Что чаще всего «съедает» сроки |
|---|---|---|
| Подготовка | Проезды и настилы, зоны складирования, коммуникации и охранные зоны, допуски | Неготовность площадки и отсутствие исходных данных |
| Мобилизация | Доставка техники, сборка/настройка, вводный инструктаж | Сложная логистика и ограничения по времени въезда |
| Основная забивка | Работа по захваткам, контроль параметров, геодезия | Препятствия в грунте, вода, ограничения по шуму |
| Финиш и сдача | Срезка оголовков, подготовка к ростверкам, закрывающие акты | Вода в котлованах, ожидание приёмки, доработки по отметкам |
В мостостроении ключевую роль в системе несущих элементов играют забивные железобетонные сваи: они воспринимают продольные усилия от пролётного строения через ригели и опоры, переносят их на грунтовое основание и обеспечивают пространственную устойчивость сооружения. Для устоев отмечается связка «основание — группа забивных свай; передача усилий — через ростверк и ригель».
Практически это означает, что свайный куст в опоре — не «набор отдельных свай», а часть общей цепочки передачи усилий (пролётное строение → надопорные элементы → ригель/опора → ростверк → группа свай → грунт). Поэтому и проектирование, и контроль на площадке всегда смотрят на систему целиком, а не на одну сваю в отрыве от ростверка и надземной части.
Мостовые сваи забивают в грунт специализированной сваебойной машиной. Метод забивки выбирают в зависимости от условий строительства и характеристик грунта. Среди упоминаемых подходов — гидравлический способ (с ударами по свае) и вибрационный метод, когда на конец сваи устанавливают вибратор, создающий вибрации и помогающий погружению.
Свайный куст — это группа свай, объединённых общим ростверком (насадкой), которая воспринимает усилия от пролётного строения через ригель и передаёт их на грунтовое основание. Для мостов такой куст используется как базовый элемент фундаментов промежуточных опор и устоев.
Свайно-ростверковая схема работает как система «сваи + ростверк»: нагрузка от сооружения передаётся на грунт через группу свай, объединённых монолитным или сборным ростверком (балкой/плитой). Такая компоновка нужна там, где верхние слои основания слабые, неоднородные, переувлажнённые или важно ограничить осадки.
Пробная забивка помогает заранее проверить технологичность и достижимость параметров в конкретных грунтах, а испытания нагрузкой подтверждают работу сваи под нагрузкой и позволяют уточнить несущую способность, осадки и жёсткость основания для оптимизации свайного поля.
В журнале забивки указывают дату забивки, номер сваи по генеральному плану, габариты, номер молота, высоту подъёма, число ударов до проектного отказа, величину отказа по залогам, погружение за удар и итоговую глубину. Также отдельно фиксируют сведения о пробной забивке и количестве «пробных» свай (обычно 5–20 шт.).
Записи ведутся одновременно с процессом монтажа — день в день, без исправлений и дополнений. Такой порядок нужен, чтобы журнал действительно подтверждал объём и технологичность выполненных работ, а при разборе причин возможных проблем в эксплуатации можно было опираться на точную хронологию и фактические параметры забивки.
Для кустов критичны отклонения в плане: для свай с d до 0,5 м приводят ориентиры по оси до 0,3d и в поперечной плоскости до 0,2d. Для рядного/кустового расположения отдельно учитывают смещения на краю и на пересечениях рядов. Конкретные допуски уточняются проектом и применяемым СП.
Отмечается, что некоторое количество свай с отклонениями — рядовая ситуация, но доля ограничена: для ленточного размещения — не более 25% свай, а для колонн — не более 5% «некондиции» в пределах допустимых значений.
Зона влияния — это область распространения колебаний грунта при работе сваебойной техники. Её учитывают, потому что вибрации могут повредить элементы конструкций в зоне воздействия и влиять на несущую способность грунта под существующими фундаментами.
Приводится ориентир, что амплитуда колебаний в грунте затухает примерно на расстоянии 20 м, и этим руководствуются регламенты, запрещающие забой свай ближе 20 м от фундаментов зданий. Но подчёркивается, что в сыпучих грунтах опасность может сохраняться и при большем расстоянии, поэтому применяют дополнительные меры (в том числе подбор молота и технологии) и пробные мероприятия.
Срок включает не только «видимую» забивку, но и подготовку, мобилизацию, пробные мероприятия (если нужны), финишные операции и сдачу с закрытием документации. Реалистичный календарь опирается на ППР, где описаны технологические решения, логистика, безопасность и порядок контроля.
Мостовые сваи забивают специализированной сваебойной машиной. Выбор метода зависит от условий строительства и характеристик грунта; среди упоминаемых способов — гидравлический и вибрационный методы погружения.
