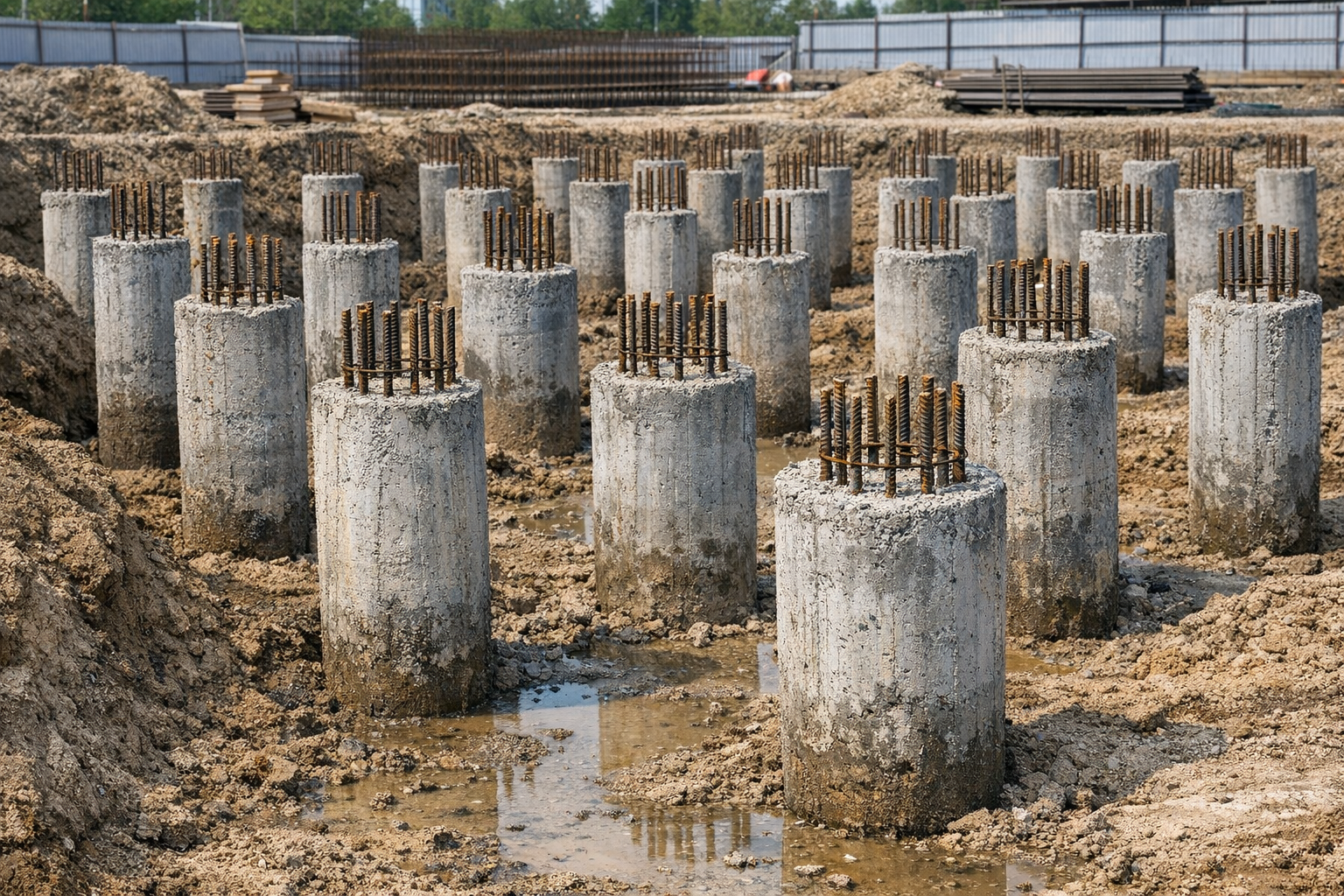

Сваи колонного типа отличаются от аналогичных изделий других видов тем, что их никогда не используют при монтаже фундаментов многоэтажных сооружений. Они служат исключительно как основа для небольших одноэтажных конструкций, причем в ряде случаев – сельскохозяйственного назначения. Особенность колонных свай – их двойственное назначение: нижняя часть работает как обычная забивная свая, в то время как верхний «этаж» исполняет роль несущей поверхности (т.е. несущей колонны).
Выпускают их в двух типоразмерах: 300х300 или 200х200 мм. Вне зависимости от типа, каждое такое изделие отличается наличием опорной консоли. Это – дополнительная опорная поверхность, начинающая работать после погружения свай в грунт. Помимо этого, консоли необходимы для опоры наружных стен. Еще одна особенность колонных свай – наличие в надземной части закладных элементов, используемые как основание балок перекрытия или/и точки опоры элементов стен.
Использование таких свай в процессе строительства требует от застройщика 100% точности соблюдения технологии. Так как сваи в этом случае – элемент не только фундамента, но и каркаса всего здания, нужна особая точность при разбивке осей. По этой причине колонны монтируются только посредством забивки в грунт с последующей тщательной проверкой точности их вертикального положения.
Положение армирующих элементов и толщина бетона сваи определяются фиксирующими пластиковыми элементами. Фиксаторы из металла при производстве колонн не используются. Важной особенностью свай-колонн является наличие на их гранях осей для разбивки, нанесенных методом насечки.
Подъем на копер таких свай осуществляется посредством строп, которые всегда крепят в районе верхней монтажной петли. Поднимать колонные сваи на копер, просто прицепив их к произвольной монтажной петле недопустимо, т.к. это может повлечь разрушение или образование конструктивных деформаций изделия.
Коротко: сваи колонного типа работают не только как фундамент, но и как часть каркаса — поэтому к разбивке осей, вертикальности и точности установки требования выше, чем у «обычных» свай.
Практическая логика у таких решений простая: нижняя часть сваи работает как забивная свая, а надземная — как несущая поверхность (колонна). Из-за этой двойной роли любая ошибка по осям и наклону сразу «переносится» наверх — в геометрию стен, балок и всего каркаса.
Даже подготовительные операции — строповка, подъем, подача на копер — критичны: при обращении с колонными сваями нельзя допускать произвольных схем подъема, чтобы не получить конструктивные деформации еще до начала погружения. В результате «точность монтажа» здесь — это не формальность, а условие работоспособности всей схемы.
У свай колонного типа на практике встречаются два типоразмера сечения: 300×300 и 200×200 мм. Независимо от исполнения, характерная особенность — опорная консоль (дополнительная опорная поверхность, которая начинает работать после погружения и может использоваться как опора наружных стен), а также закладные элементы в надземной части — под балки перекрытия и/или как точки опоры элементов стен.
| Что проверяют | Зачем это важно именно для свай-колонн | Где уточнить смежную тему |
|---|---|---|
| Разбивка осей | Свая является частью каркаса: ошибка по оси превращается в ошибку всей надземной геометрии | Допуски отклонений при забивке |
| Вертикальность при погружении | От наклона зависит положение «несущей колонны» и посадочные места под конструкции | Журнал забивки свай |
| Состояние бетона и защитного слоя | Долговечность, морозостойкость и водонепроницаемость напрямую зависят от состава и технологии | Марки бетона |
Проект свайного основания всегда задает допустимые отклонения — и это не «бюрократия»: даже при точной установке в начале работ грунт может увести сваю из-за неоднородностей (плотные/рыхлые участки, выходы скальных пород и т. п.). Поэтому контроль отклонений должен быть постоянным.
| Ситуация | Допустимое отклонение | Пояснение |
|---|---|---|
| Круглые/прямоугольные/квадратные сваи, размер до 0,5 м | По оси — до 0,3d; в поперечной плоскости — до 0,2d | d — диаметр; для прямоугольных — меньшая сторона |
| Прямоугольные (в пересчете на «d» как меньшую сторону) | Одиночные — не более 50 мм; колонны — не более 30 мм | Для свай-колонн именно «колонный» допуск особенно показателен |
| Ленточное размещение | С отклонениями в пределах нормы — не более 25% свай | Иначе характеристики основания не гарантируются |
| Колонны | «Некондиция» — не более 5% | Для колонного решения чувствительность к геометрии выше |
Развернутые пояснения и примеры — в материале «Максимально допустимые отклонения свай при забивке».
Для приемки работ важна не только геометрия «по факту», но и корректная фиксация процесса. Журнал забивки свай прямо используется для отслеживания графика, отчетности и контроля качества основания; при проблемах в эксплуатации он помогает понять, не было ли нарушений технологии.
Критичный момент: записи ведут день-в-день (одновременно с процессом монтажа), а исправления и дополнения не допускаются. Журнал относится к документам длительного хранения — чтобы можно было восстановить детали работ даже через несколько лет.
| Форма/вид журнала | Когда применяется | Комментарий |
|---|---|---|
| Ф-36 | Ударная забивка свай | Используется при забивке ударным методом; описывает порядок работ и контрольные параметры |
| Ф-42 | Вибрационный монтаж | Фиксирует параметры залогов, межзалогового отдыха и др. |
| Ф-39 | Шпунты | Отдельный формат для шпунтовых работ |
Для ударной забивки (форма Ф-36) в журнале, среди прочего, фиксируют: дату забивки; номер сваи на генплане; заводские габариты; номер молота; высоту подъема; число ударов до проектного отказа; глубину погружения и др. В технологической части отдельно отмечается, что забивка ведется до проектного отказа при контроле вертикальности (в рамках регламента упоминается величина вертикального отклонения не более 1%).
Если сваи забивают рядом с существующими строениями, нужно учитывать зону влияния при забивке свай. Колебания в грунте распространяются вокруг точки погружения и могут приводить к повреждениям конструкций, неравномерной работе оснований и снижению несущей способности грунта — особенно в «чувствительных» грунтах.
Отдельная практическая задача — понимать, на каком расстоянии от жилых домов можно забивать сваи. Для грунтов средней плотности и плотных глинистых грунтов (при IL<1) на практике ориентируются на распространение колебаний до 20 м включительно, но безопасное расстояние рассчитывают по инструментальным замерам скорости распространения и затухания колебаний. Также учитывают ограничения по шуму: в вечернее и ночное время, а также в выходные, сваебойные работы проводить нельзя.
| Что важно при расстояниях порядка 20 м | Почему это снижает риски |
|---|---|
| Соседнее здание стоит на свайном фундаменте, а сваи забиты до слоя плотных грунтов | Основание менее чувствительно к локальным изменениям грунта и вибрациям |
| Ростверк возводимого здания не глубже подошвы соседнего строения | Снижается вероятность неблагоприятного влияния на основание соседнего объекта |
| Геодезия соседнего участка не выявила слабых и сыпучих почв в основании | Меньше риск перераспределения нагрузок и осадок |
| Хорошее техническое состояние зданий и подтвержденная сейсмостойкость | Конструкции лучше переносят вибрационные воздействия |
Дополнительно учитывают «слабые» случаи: крайне не рекомендуется забивка рядом с зданиями со степенью износа 40% и выше, а также при низкой сейсмостойкости (в том числе при деревянных перекрытиях). В сыпучих грунтах риск для соседних строений может сохраняться и на расстояниях больше 20 м; для снижения влияния применяют молоты с меньшей массой ударной части и меньшей амплитудой ударов, а также избегают длинных забивных свай (в сложных условиях упоминается нецелесообразность длины более 6 м).
Для железобетонных свай важны не только геометрия и монтаж, но и свойства материала. В подборе опорных конструкций учитывают характеристики грунта и расчеты максимальной нагрузки на одну сваю и основание; как ориентир для расчетов часто используют среднее значение нагрузки на одну сваю — 60 тонн. По базовым эксплуатационным показателям для ЖБ свай также выделяют: прочность (класс бетона не менее В25), морозостойкость (более F150), водонепроницаемость (от W4), а срок службы обычно рассматривают в диапазоне 50–100 лет.
В материале «Марки бетона» подробно разобрано, как читаются марки/классы и какие параметры сопровождают бетон: плотность (D), водонепроницаемость (W), морозостойкость (F), а также влияние технологии — например, качество уплотнения при заливке напрямую связано с итоговой прочностью (отмечается, что хорошо уплотненный бетон в последующие годы может добирать прочность).
Если в проекте или производстве применяются добавки, полезно сверяться с логикой из материала «Добавки в бетон — мифы»: при введении добавок по инструкции прочность не должна снижаться; ряд добавок может работать как ингибиторы коррозии арматуры, а риски чаще связаны с нарушением технологии или использованием некачественных составов.
| Показатель | Как обозначается | Диапазон/ориентиры, которые встречаются в практике |
|---|---|---|
| Плотность | D | 800–2400 (в зависимости от типа бетона) |
| Водонепроницаемость | W | 2–30 |
| Морозостойкость | F | 50–700 |
| Класс по прочности | В | В практике для свай отдельно выделяют ориентир «не ниже В25» |
Их применяют как основу для небольших одноэтажных конструкций; под многоэтажные здания такие сваи не используют, потому что они рассчитаны на работу в схеме «свая + надземная колонна».
Потому что свая здесь — не только элемент основания, но и часть каркаса: любая ошибка по осям и вертикальности отражается на надземных конструкциях.
На практике упоминаются два типоразмера: 300×300 мм и 200×200 мм.
Это дополнительная опорная поверхность, которая начинает работать после погружения сваи в грунт; также консоли используются как опора наружных стен.
Они применяются как основание балок перекрытия и/или как точки опоры элементов стен.
Для свай размером до 0,5 м допускают отклонение по оси до 0,3d и в поперечной плоскости до 0,2d. Для одиночных свай допускают смещение не более 50 мм, для колонн — не более 30 мм. Подробная таблица — в материале про допустимые отклонения.
Он необходим для приемки и последующего расчета с исполнителем, для контроля графика и качества работ; при проблемах в эксплуатации помогает проверить, не было ли нарушений технологии.
Записи ведутся день-в-день одновременно с монтажом; исправления и дополнения не допускаются. Журнал относится к документам длительного хранения, чтобы можно было восстановить детали работ через годы.
Ф-36 — для ударной забивки свай, Ф-42 — при вибрационном монтаже, Ф-39 — для шпунтов. Подробнее — в разборе журнала забивки свай.
Это область, на которую распространяются колебания грунта при работе сваебойной техники. В зоне влияния возможны риски повреждений или ухудшения условий работы соседних оснований — поэтому размеры зоны определяют до начала работ, нередко через пробную забивку и анализ данных. См. подробности про зону влияния.
В грунтах средней плотности и плотных глинистых (при IL<1) распространение колебаний рассматривают до 20 м включительно, но безопасное расстояние определяют инструментально (по замерам затухания колебаний). На расстояниях порядка 20 м работы возможны только при сочетании условий (состояние соседнего здания, тип его основания, положение ростверка и т. п.), а при износе зданий 40% и выше забивку крайне не рекомендуют. Подробно — в материале про расстояния до жилых домов.
