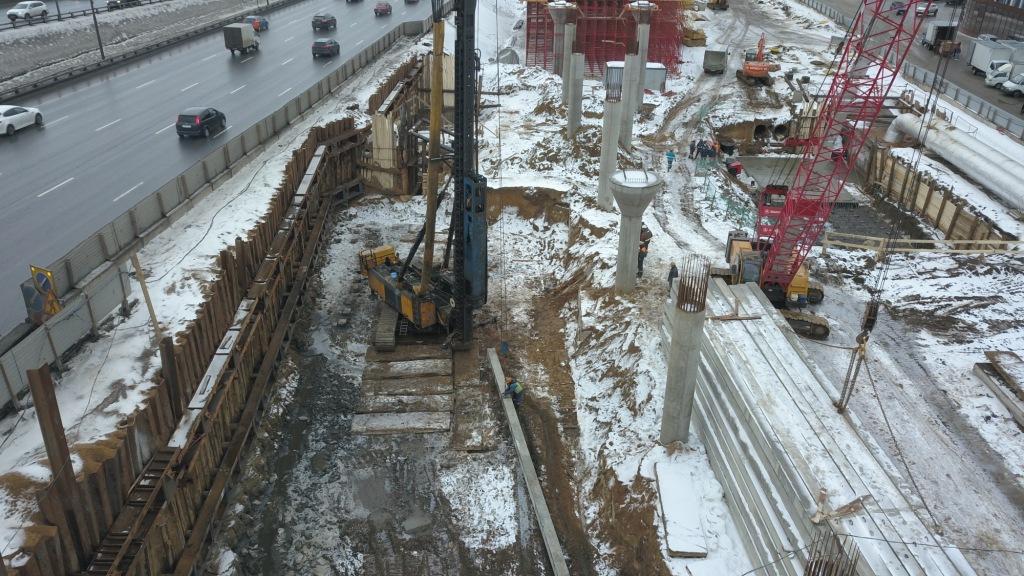

Свайные работы в котловане кажутся простой разновидностью обычной забивки: техника приехала, опустилась ниже, выполнила погружение свай и ушла дальше. На практике всё сложнее. Как только фронт работ переносится ниже отметки существующей площадки, меняется почти вся организация процесса: подъезд, устойчивость техники, подача свай, работа крана, безопасность откосов, водоотвод, геодезия, контроль отметок и порядок приёмки. Поэтому такой объект нельзя считать по той же логике, что и свободную ровную площадку.
Мы заранее разделяем обычную работу с поверхности и погружение свай в котловане, потому что для заказчика это напрямую влияет на сроки, стоимость и риски. Если эти условия не учесть на этапе КП и договора, они обязательно проявятся уже на площадке: техника будет ждать готовый спуск, кран не сможет безопасно подать сваю, появится вода, откосы начнут ограничивать манёвр, а журнал работ будет фиксировать простои вместо нормального темпа. Ниже — практичный разбор, что именно меняется и как подготовить объект так, чтобы свайные работы ниже отметки площадки не стали источником постоянных допзатрат.
Главное отличие свайных работ в котловане — техника работает уже не на исходной строительной площадке, а в пониженной рабочей зоне. Это значит, что для установки нужно обеспечить не только само место погружения свай, но и безопасный доступ к нему. Машина должна спуститься, развернуться, устойчиво встать, получить сваю от крана или другой подающей техники и затем перейти к следующей точке без риска для людей, откосов и соседних конструкций. На ровной площадке часть этих условий решается проще, а в котловане каждая мелочь становится производственным ограничением.
Меняется и геометрия работ. Верх площадки, дно котлована, проектная отметка оголовка, отметка низа ростверка и фактическая глубина погружения должны быть согласованы между собой. Если проект и рабочая организация не учитывают перепад отметок, легко получить спор: от какой отметки считать объём, где заканчивается погружение, как учитывать работу ниже поверхности и какие дополнительные операции нужны для достижения проектного результата. Поэтому до старта важно увязать свайные работы с проектом котлована, ППР и схемой свайного поля.
Для базового понимания технологии полезно заранее посмотреть материалы погружение свай методом забивки, контроль забивки свай и проект производства свайных работ. В котловане эти темы становятся не вспомогательными, а ключевыми: технология, контроль и организация должны работать вместе, иначе стоимость и сроки быстро начинают “плыть”.
Котлован нельзя воспринимать только как выемку грунта, в которой потом “как-нибудь” встанет техника. Для свайных работ это полноценная рабочая зона со своими требованиями к основанию, проездам, откосам, водоотводу и безопасности. Если дно котлована не подготовлено, есть перепады, размокшие участки, слабые зоны или нет нормального пути движения, сваебойная техника не сможет работать в расчётном темпе. В таких условиях даже правильно подобранная установка будет терять смены на перестановках, ожидании подсыпки или ремонте временных проездов.
Подготовка котлована должна отвечать не только требованиям земляных работ, но и требованиям тяжелой строительной техники. Нужно заранее понимать, где установка будет стоять, как она зайдёт на рабочую отметку, где будут проходить подача свай и крановые операции, где разместятся люди, освещение, временные коммуникации и безопасные проходы. Если это не продумано до начала забивки, организация превращается в постоянную импровизацию.
В этом месте особенно важны материалы требования к площадке под забивку свай и ошибки заказчиков при подготовке участка под забивку свай. В котловане требования к площадке становятся ещё строже: нет запаса пространства, сложнее манёвр, выше зависимость от воды и откосов, а любая ошибка по подготовке сразу отражается на сроках.
Один из главных вопросов — как техника попадёт в котлован и сможет ли она там безопасно перемещаться. Недостаточно просто сделать съезд. Он должен соответствовать массе и габаритам техники, позволять контролируемый спуск и подъём, не разрушаться под нагрузкой и не пересекаться с зонами складирования, работой крана и движением другого транспорта. Если съезд выполнен “по месту” без увязки с техникой, очень часто именно он становится первым источником простоя.
Не менее важен манёвр на дне котлована. Сваебойная установка не должна работать в ситуации, где каждое перемещение требует сложной перестановки, вывода людей из опасной зоны, переноса складов или ожидания крана. На таких объектах захватки нужно планировать особенно внимательно: техника должна двигаться по понятному маршруту, а следующая зона должна быть подготовлена до завершения текущей. Иначе котлован превращается в “бутылочное горлышко”, где все участники мешают друг другу.
Для крупных объектов полезно заранее связать этот раздел с материалом как спланировать работу по захваткам. При работе ниже отметки площадки захватки должны учитывать не только расположение свай, но и фактический путь техники, возможность подачи длинномерных изделий, безопасный выход людей и резервный сценарий, если одна зона временно становится недоступной.
Вода в котловане почти всегда осложняет свайные работы сильнее, чем на поверхности. Высокий уровень грунтовых вод, фильтрация через откосы, осадки и слабые водонасыщенные грунты влияют на устойчивость техники, состояние дна, безопасность людей и возможность точно вести геодезический контроль. Если вода появляется уже после выхода установки, объект быстро получает незапланированные паузы: нужно откачивать, усиливать основание, восстанавливать проезды, пересматривать порядок движения и иногда менять технологию.
При высоком УГВ особенно важно заранее оценить, выдержит ли основание технику в нижней рабочей зоне. Иногда требуется временное усиление, щебёночная подготовка, плиты, настилы или другие решения, которые должны быть предусмотрены до мобилизации. Если этого не сделать, расчётная производительность установки не будет достигнута, даже если техника полностью подходит по длине свай и характеристикам молота.
Для таких условий полезно заранее изучить забивку ЖБ свай при высоком УГВ. На объектах ниже отметки площадки вода влияет не только на грунт, но и на весь производственный маршрут: съезд, кран, складирование, освещение, безопасные проходы, журналы работ и календарь следующих захваток.
Подача свай в котлован почти всегда сложнее, чем на открытой ровной площадке. Сваи могут складироваться наверху, подаваться вниз краном, перемещаться по дну котлована или подаваться с промежуточной зоны. Каждый вариант нужно заранее проверить по безопасности, грузоподъёмности, вылету стрелы, траектории перемещения и свободному пространству. Если кран не может работать в нужном радиусе или сваи складированы неудобно, темп погружения падает даже при полностью готовой сваебойной установке.
Отдельный риск — конфликт между краном, сваебойной техникой, буровой, геодезией и земляными работами. В котловане мало места, поэтому каждое перемещение должно быть заранее увязано. Кран не должен перекрывать путь установки, склад свай не должен занимать рабочий фронт, а подача элемента не должна требовать сложных манёвров через людей, откосы или соседние конструкции. Чем плотнее объект, тем сильнее цена ошибки в логистике.
Здесь хорошо работает связка с материалом подача свай, кран, геодезия, сварка, бурение. Работа в котловане требует той же логики, только с меньшим запасом пространства. Все смежники должны быть включены в общий ритм: кто подаёт сваю, кто отвечает за безопасную зону, где находится кран, как работает бурение и когда геодезия подтверждает следующую точку.
В котловане геодезия становится ещё важнее, потому что ошибка по отметке или положению сваи может проявиться не сразу, а уже на этапе ростверка, армирования или монтажа конструкций. Нужно точно понимать, от какой отметки ведётся отсчёт, где находится проектное положение оголовка, какая фактическая глубина погружения и как контролируются отклонения в плане. Если эти данные не фиксируются в процессе, потом сложно отделить технологическую проблему от ошибки подготовки или разбивки.
Геодезическая разбивка должна идти с опережением. Нельзя ждать, пока техника освободится и только потом начинать уточнять точки в следующей зоне. В котловане это особенно критично: любая задержка с разбивкой быстро превращается в простой установки, потому что переставиться на “резервную” зону бывает сложнее, чем на открытой площадке. Поэтому разбивка, контроль осей и проверка фактического положения свай должны быть встроены в сменный ритм.
Для контроля полезны материалы роль геодезии в процессе забивки железобетонных свай, максимально допустимые отклонения свай при забивке и журнал забивки свай. В котловане журнал и геодезия должны работать вместе: один фиксирует ход погружения, другой подтверждает положение и отметки.
Работа ниже отметки площадки может потребовать дополнительных технологических решений. Если свая должна быть погружена ниже уровня, на котором находится техника или рабочая площадка, может применяться подбабок или другое технологическое приспособление, предусмотренное проектом и условиями производства работ. Такие операции меняют темп, требуют дополнительного контроля и не должны появляться в смете внезапно. Их нужно обсуждать до начала работ, потому что они влияют и на стоимость, и на календарь.
В отдельных случаях может потребоваться лидерное бурение. Это актуально при плотных слоях, сложных включениях, стеснённых условиях, высоких требованиях к контролю вибраций или риске отклонения сваи при погружении. В котловане решение о лидерном бурении нужно принимать особенно аккуратно, потому что буровая техника, сваебойная установка, кран и геодезия должны работать в единой последовательности. Если бурение идёт отдельно от забивки, объект легко теряет темп.
Для таких сценариев уместны внутренние ссылки на лидерное бурение скважин под сваи, лидерное бурение и контроль забивки свай. Выбор технологии должен быть не реакцией на проблему в середине смены, а заранее согласованным решением, связанным с проектом, ППР, техникой и условиями котлована.
В котловане безопасность влияет не только на охрану труда, но и на производительность. Если откосы неустойчивы, нет ограждений, люди перемещаются через рабочие зоны, а техника работает близко к краю или в зоне пересечения с краном, объект неизбежно будет останавливаться. Свайные работы требуют чёткого разделения зон: где движется техника, где складируются сваи, где стоит кран, где проходят люди, где расположены опасные участки и как организован выход из котлована.
Нельзя допускать, чтобы безопасность решалась “по ходу”. До начала работ должны быть понятны границы котлована, состояние откосов или крепления, маршруты техники, места остановки людей, освещение и порядок действий при изменении состояния грунта или появлении воды. Если объект работает в несколько смен, требования к свету и контролю становятся ещё важнее: низкая видимость в котловане быстро увеличивает риск ошибок при подаче свай и перестановке техники.
Для подготовки полезно использовать материалы техника безопасности в свайных работах и техника безопасности при погрузке и разгрузке свай. При работе ниже отметки площадки эти правила должны быть адаптированы к реальной геометрии котлована, а не просто перечислены в документах.
Стоимость свайных работ в котловане меняется потому, что меняется не только сама операция погружения. Появляются дополнительные требования к доступу, подготовке основания, подаче свай, работе крана, геодезии, безопасности, возможному водоотводу, сменной организации и технологическим приспособлениям. Если эти условия не учтены в КП, они почти неизбежно появятся потом как допработы или простои.
На стоимость особенно влияют пять факторов. Первый — подготовка котлована под технику: основание, уклон, настилы, съезды. Второй — подача свай: сверху, снизу, через кран, с промежуточным складированием. Третий — необходимость подбабка, лидерного бурения или специальных режимов. Четвёртый — вода и слабые грунты. Пятый — ограниченный темп из-за безопасности, смежников и нехватки пространства. Каждый из этих факторов должен быть отражён в коммерческом предложении или договоре до начала работ.
Если заказчик сравнивает несколько предложений, важно проверить, одинаково ли подрядчики учли работу ниже отметки площадки. Низкая цена может означать не экономию, а отсутствие в расчёте части обязательных условий. Здесь полезны материалы как сравнивать КП на свайные работы и что должно быть в договоре на забивку свай. Чем точнее условия работы в котловане закреплены заранее, тем меньше споров по допзатратам.
Сроки в котловане почти всегда чувствительнее к организации, чем на открытой площадке. Техника движется медленнее, манёвр сложнее, подача свай требует большей координации, а любая вода или слабое место на дне могут остановить не одну операцию, а весь фронт. Поэтому календарь нужно считать не только по количеству свай, но и по реальной производственной цепочке: подготовка зоны, спуск техники, подача элемента, погружение, контроль, перестановка, переход на следующую захватку.
Если в календаре не учтены подготовка котлована, работа смежников и время на перестановки, объект получает искусственно оптимистичный график. На бумаге всё выглядит быстро, а на площадке каждая операция требует ожидания: кран не готов, точка не разбита, дно размокло, спуск занят, буровая не освободила фронт. Именно поэтому для работы ниже отметки площадки особенно важен ежедневный план-факт и понятный отчёт по сменам.
В этом блоке уместны ссылки на календарь свайных работ и ежедневный отчёт по свайным работам. Для котлована важно не просто знать, сколько свай забито за день, а понимать, что помешало темпу и что нужно подготовить до следующей смены.
Перед началом свайных работ в котловане заказчику нужно подготовить не только проект свайного поля, но и рабочие условия для техники. Нужны понятные отметки дна, проект или схема котлована, данные по грунтам и воде, подготовленный съезд, устойчивое основание, места складирования свай, крановая схема, геодезическая разбивка и порядок контроля. Если часть этих данных отсутствует, расчёт стоимости и сроков будет предварительным.
Также нужно заранее согласовать, кто отвечает за водоотвод, освещение, охрану, безопасные проходы, состояние откосов, подачу свай, кран, геодезию и ведение документов. В котловане нельзя полагаться на “разберёмся на месте”, потому что свободного пространства и времени на исправления меньше, чем на обычной площадке. Чем точнее распределены обязанности, тем меньше риск, что техника будет стоять в ожидании смежников.
| Что проверить | Зачем это нужно | Что будет, если не подготовить |
|---|---|---|
| Съезд и дно котлована | Для безопасного захода и устойчивой работы техники | Простои, усиление основания, риск отказа от выхода в зону |
| Водоотвод и состояние грунта | Чтобы техника не теряла устойчивость и темп | Размокание дна, задержки, дополнительные подготовительные работы |
| Кран и подача свай | Для непрерывного погружения без ожидания элементов | Паузы между сваями, конфликт техники, снижение сменной выработки |
| Геодезия и отметки | Для точного положения свай и корректной приёмки | Ошибки по осям, споры по глубине и фактическим отметкам |
| ППР и распределение обязанностей | Чтобы все участники работали по одной схеме | Несогласованность смежников, допработы, переносы графика |
Свайные работы в котловане становятся предсказуемыми только тогда, когда проект, техника, площадка и смежники подготовлены как единая система. Если заранее учесть отметки, воду, съезд, подачу свай, безопасность и контроль, работа ниже уровня площадки не превращается в постоянный источник споров. Она просто становится отдельным технологическим сценарием, который нужно правильно посчитать, организовать и зафиксировать в документах.
Потому что меняется организация работ: нужен безопасный спуск техники, устойчивое основание, более сложная подача свай, крановая схема, контроль отметок, иногда водоотвод, подбабок, лидерное бурение или дополнительные меры безопасности.
Можно, если проект и ППР предусматривают такую последовательность, а дно котлована, съезд, откосы, вода, крановая подача и геодезия подготовлены под работу сваебойной техники.
В первую очередь проверяют устойчивость дна и съезда, наличие свободного манёвра, схему подачи свай, водоотвод, геодезическую разбивку и безопасность откосов или крепления котлована.
Потому что меньше пространства для манёвра, сложнее подача свай, выше зависимость от крана, воды, геодезии и состояния основания. Любая неподготовленная зона быстрее останавливает весь фронт.
Он может потребоваться, если сваю нужно погружать ниже уровня рабочей площадки или в условиях, где обычная схема передачи удара не позволяет достичь проектного положения. Необходимость определяется проектом и технологией работ.
Да. Условия работы ниже отметки площадки должны быть отражены заранее: подготовка котлована, подача свай, кран, вода, безопасность, возможные допоперации и порядок фиксации результатов.
