На большом свайном поле недостаточно определить количество свай, подобрать установку и назначить дату начала работ. Не менее важно решить, в какой последовательности будут погружаться элементы: по рядам, от центра к краям, от одной стороны поля к другой или отдельными секциями. От выбранной схемы зависят перемещения техники, подача свай, изменение сопротивления грунта, контроль отказов, работа геодезии и возможность передавать готовые участки под устройство ростверков. Ошибка в очередности способна снизить производительность даже при достаточном количестве техники и полностью подготовленной площадке.
Универсального порядка, подходящего для любого объекта, не существует. Последовательность назначают с учётом проекта свайного поля, инженерно-геологических условий, типа свай, расстояний между ними, особенностей вытеснения грунта, положения котлована, маршрутов сваебойной техники и дальнейших строительных процессов. На одном объекте выгодно двигаться последовательно по рядам, на другом — начинать в центральной части и уходить к периметру, а на третьем — разделить поле на независимые секции для нескольких установок. Правильное решение закрепляется в проекте производства работ и уточняется после пробного погружения, если оно предусмотрено.
Последовательность погружения определяет, в каком состоянии техника подходит к следующей точке и как меняется грунт вокруг ещё не забитых свай. Забивная железобетонная свая вытесняет грунт в стороны и частично вниз. При большом количестве близко расположенных элементов эти воздействия накапливаются. Поэтому последняя свая в плотном кусте может погружаться не так, как первая, хотя длина, сечение, молот и проектная отметка у них одинаковые.
Очередность также влияет на организацию площадки. Сваебойная установка должна последовательно переходить между точками, не наезжая на готовые оголовки, не блокируя крановую подачу и не разрушая временные проезды. Если маршрут составлен без учёта фактических габаритов машины, техника начинает выполнять лишние развороты и возвратные перемещения. На поле из нескольких сотен свай даже одна лишняя перестановка на каждый ряд превращается в существенную потерю времени.
Отдельно учитывается дальнейшее строительство. Иногда ростверки начинают устраивать до завершения всего свайного поля, поэтому погружение ведут законченными секциями. В других случаях сначала требуется освободить конкретный технологический коридор, фундамент под башенный кран или участок под монтаж колонн. Поэтому последовательность должна согласовываться не только со свайным подрядчиком, но и с общим календарём объекта.
Для крупных объёмов базовой услугой становится массовое погружение свай. При такой организации заранее оцениваются схема поля, условия подачи элементов, производительность техники, требования к отказу и порядок передачи готовых участков. Это позволяет рассчитывать срок не по условной норме на одну машину, а по реальному производственному маршруту.
Забивные сваи относятся к вытеснительным элементам. При их погружении грунт не извлекается на поверхность в полном объёме, а перемещается вокруг тела сваи. В песчаных грунтах это может сопровождаться уплотнением, а в водонасыщенных связных грунтах — ростом порового давления и подъёмом поверхности. Поведение зависит от состава грунта, его плотности, водонасыщения, расстояния между сваями и темпа производства работ.
На плотном свайном поле сопротивление погружению может изменяться по мере заполнения пространства сваями. Последующие элементы иногда встречают более уплотнённый грунт и требуют большего количества ударов. В слабых водонасыщенных слоях возможна другая проблема: перемещение грунтовой массы способно вызвать подъём ранее погружённых свай или изменение их положения. Поэтому порядок погружения выбирают не только ради удобства передвижения копра.
Особенно внимательно отслеживаются поля с небольшим шагом свай. Чем плотнее расположены элементы, тем сильнее соседние погружения взаимодействуют через грунт. Это не означает, что на каждом объекте обязательно появятся подъём или смещение. Однако в ППР необходимо предусмотреть контрольные точки, порядок геодезического наблюдения и действия при изменении отметки ранее установленной сваи.
Решение нельзя принимать только по названию грунта в одной строке отчёта. Нужен инженерно-геологический разрез по всей площади, потому что разные части большого поля могут находиться в неодинаковых условиях. В одной зоне рациональна рядовая схема, а в другой может потребоваться секционное погружение, контрольная пауза или предварительное бурение. Именно поэтому большое поле иногда делят не только организационно, но и по геотехническим условиям.
Первый документ — план свайного поля с точной нумерацией, рядами, осями, проектными отметками и границами ростверков. По нему оцениваются геометрия поля, расстояния между элементами, возможность прохода техники и участки, которые должны быть завершены в первую очередь. План без привязки к фактической площадке недостаточен. Нужно понимать, где находятся проезды, котлованы, откосы, склады, коммуникации и зоны работы кранов.
Второй блок — инженерно-геологические данные. Важно знать не только расчётный несущий слой, но и промежуточные грунты, через которые проходит свая. Плотные прослойки, насыпные зоны, слабые глины, пески различной плотности и высокий уровень грунтовых вод могут по-разному влиять на последовательность. Если геология меняется по площади, это отражается в очередности контрольных и массовых свай.
Третий блок — параметры техники и молота. Учитываются рабочие габариты, радиусы разворота, возможность движения задним ходом, длина мачты, способ подъёма сваи и требования к площадке. Для выбора установки можно использовать раздел сваебойная техника. Подходящая машина должна не только погружать заданную сваю, но и перемещаться по утверждённой схеме без постоянной перестройки площадки.
Четвёртый блок — логистика и календарь. Необходимо понимать, откуда поступают сваи, где они складируются, какой кран выполняет подачу и когда готовятся следующие участки. Также учитываются сроки устройства ростверков и работа смежников. После сбора этих данных последовательность фиксируется в проекте производства свайных работ, а не оставляется на усмотрение экипажа в день начала забивки.
Рядовая схема предполагает последовательное погружение свай в одном ряду с дальнейшим переходом на следующий. Она удобна для вытянутых полей, ленточных фундаментов, отдельных рядов, длинных производственных корпусов и объектов, где техника движется по прямому маршруту. Такая последовательность позволяет уменьшить количество разворотов и организовать понятную подачу свай вдоль фронта работ.
Рядовой порядок особенно удобен, когда доступ к полю возможен с одной стороны, а склад свай постепенно перемещается вслед за установкой. Кран или вспомогательная техника подают элементы в том же направлении, не пересекая завершённую часть поля. Готовые оголовки остаются за машиной, поэтому снижается риск наезда на них. Однако маршрут должен быть продуман до конца, чтобы техника не оказалась запертой между сваями и границей котлована.
Технологический недостаток состоит в том, что свойства грунта могут постепенно меняться по направлению движения. Если последовательная забивка уплотняет грунт перед фронтом, последние ряды могут идти тяжелее первых. Поэтому количество ударов, глубина и фактический отказ сравниваются не только с проектом, но и между зонами. Резкое изменение параметров нельзя автоматически объяснять только ростом плотности — необходимо исключить препятствие, изменение геологии или повреждение сваи.
Рядовая схема не означает, что всё поле обязательно проходится без остановок с одного конца до другого. На больших площадях её можно сочетать с секционным разделением. Внутри каждой секции машина работает по рядам, а готовый участок передаётся смежникам. Такая комбинация позволяет сохранить понятный маршрут и одновременно вести строительство ростверков поэтапно.
Схема от центра к краям применяется, когда важно обеспечить возможность вытеснения грунта в сторону свободного периметра. Первые сваи погружаются в центральной части, после чего работа развивается концентрически или последовательно к внешним рядам. Такая логика помогает не замыкать ещё не погружённую центральную зону кольцом готовых свай. Она особенно актуальна при плотном расположении вытеснительных элементов и значительном размере куста.
Организационно схема требует заранее обеспечить доступ к центру поля. Техника должна войти в центральную часть до того, как внешний периметр будет заполнен сваями. Маршрут выхода также проектируется заранее. Если установка начинает работу в центре без понятного коридора, после нескольких рядов может оказаться, что безопасный выезд перекрыт оголовками или складом свай.
Подача изделий при такой последовательности обычно сложнее, чем при простом движении от края. Крану приходится обслуживать центральную зону, а склад свай нельзя располагать на будущем пути установки. Поэтому преимущество по поведению грунта должно быть увязано с реальной логистикой. Иногда потребуется несколько временных точек складирования или подача с разных сторон.
Схема от центра к периферии не назначается автоматически для любого плотного поля. Она должна соответствовать проектной геометрии, грунтам и возможностям техники. Если поле длинное и узкое, рядовое движение может быть эффективнее. Если же речь идёт о крупном компактном кусте, центральное начало часто позволяет лучше управлять вытеснением грунта и не создавать закрытую внутреннюю область.
На отдельных объектах проект может предусматривать движение от внешних рядов к центральной части. Такая последовательность иногда применяется, когда требуется дополнительное уплотнение слабого грунта внутри поля или когда периферийные сваи должны сформировать первоочередной контур. Однако это не универсальная схема. По мере заполнения внешних рядов свободный выход вытесняемого грунта из центральной зоны уменьшается, а сопротивление погружению последних свай может расти.
Перед выбором такой очередности оценивают водонасыщение и сжимаемость грунта. В связных грунтах замыкание поля снаружи способно усиливать подъём поверхности и влияние на ранее погружённые сваи. Поэтому необходимы геодезические наблюдения, контроль отметок и сопоставление отказов по мере приближения к центру. При выявлении устойчивого роста сопротивления последовательность может потребовать корректировки.
Схема от периметра к центру также должна учитывать возможность выхода техники. Копр не должен завершать работу в точке, из которой невозможно безопасно выехать. Обычно предусматривается технологический коридор или маршрут, который закрывается последним. Его положение согласуется с краном, временными дорогами и будущими ростверками.
Именно на таких схемах особенно опасно принимать решение непосредственно на площадке без ППР. Визуально движение по внешнему контуру может казаться удобным, но после заполнения нескольких рядов условия внутри поля меняются. Поэтому направление задаётся заранее и уточняется только по согласованной процедуре с участием ответственных специалистов.
Секционная схема применяется, когда большое поле делят на самостоятельные участки. Внутри каждой секции используется рядовая, концентрическая или другая согласованная последовательность. Между секциями могут оставляться технологические коридоры или временно пропущенные ряды для движения техники. После завершения основных участков пропуски закрываются в установленном порядке.
Главное преимущество — возможность вести работы поточно. Пока в первой секции завершается погружение, во второй работает геодезия, в третьей раскладываются сваи, а готовый участок передаётся под ростверк. Такая организация уменьшает ожидание смежников и позволяет эффективнее использовать кран. Кроме того, секции помогают разделить поле по разным грунтовым условиям.
Секционное погружение удобно при работе двух или трёх установок. Каждая машина получает независимую зону, собственный маршрут и согласованную подачу свай. При этом границы секций нельзя назначать только геометрически. Нужно исключить пересечение мачт, крановых стрел, подвешенных элементов и транспортных потоков.
В ППР отдельно указывается порядок закрытия промежутков между секциями. Последние ряды могут погружаться в уже изменённый грунт, поэтому по ним особенно внимательно отслеживают отказ и отметки соседних элементов. Секционная схема эффективна только тогда, когда стыки между участками контролируются не хуже, чем основная часть поля.
Пробные сваи желательно располагать в разных характерных зонах площадки, а не только возле удобного въезда. Их задача — показать фактическое поведение грунта, количество ударов, достижение проектной глубины, состояние элемента и характер отказа. Результаты позволяют понять, будет ли одинаковая последовательность работать на всём поле. Если разные зоны заметно отличаются, поле разделяют технологически.
Услуга пробной забивки свай помогает проверить исходные предположения до массового выхода техники. Полученные данные используются для уточнения режима работы молота, необходимости дополнительных мероприятий и календаря. Но пробная свая не заменяет текущий контроль: сопротивление способно изменяться по мере заполнения поля.
Во время массовых работ фиксируется отказ сваи. Показатель сопоставляют с типом молота, количеством ударов, глубиной, состоянием сваи и данными соседних точек. Если в одной зоне отказ начинает системно отличаться, это может указывать на изменение грунта или влияние ранее погружённых элементов. Продолжать работу без анализа только ради сохранения темпа неправильно.
Очередность должна позволять перейти на резервную точку, если по одной свае требуется решение проектной организации или технадзора. Для этого не следует строить маршрут так, чтобы единственная проблемная точка полностью блокировала дальнейшее движение. На большом поле всегда полезно иметь подготовленный альтернативный фронт, не нарушающий утверждённую технологию.
Технологически правильная схема может оказаться неэффективной, если она требует слишком большого числа перемещений. Производственный цикл включает не только удары молота, но и переход к точке, установку сваи, строповку, подачу, выверку и оформление данных. Поэтому направление движения выбирают так, чтобы установка последовательно проходила точки без постоянного возврата.
Перед началом работ полезно построить маршрут машины прямо на плане свайного поля. На нём отмечаются точки разворота, коридоры, границы котлована, складирование, кран, временные дороги и готовые оголовки. Затем проверяется, сможет ли установка выполнить этот маршрут с реальными габаритами. Такой анализ часто выявляет проблемы, которые незаметны на обычной схеме осей.
Требования к основанию и проездам раскрыты в материале о подготовке площадки под забивку свай. Если грунт слабый, последовательность должна минимизировать повторные проходы по одному месту. Иначе временная дорога быстро теряет работоспособность, а перестановка плит или настилов начинает определять темп сильнее самой забивки.
Подача свай должна двигаться в том же направлении, что и установка. Если машина идёт слева направо, а склад остаётся позади, расстояние крановой подачи будет постоянно увеличиваться. Рациональнее заранее разложить партии по секциям или перемещать склад вслед за фронтом. При нескольких длинах и марках свай особенно важна точная очередность поставки, чтобы нужный элемент не оказался под нижним рядом штабеля.
Несколько машин не должны идти навстречу друг другу по одному фронту без специального обоснования. По мере сближения сокращается безопасное расстояние, пересекаются крановые зоны и возрастает влияние погружения на соседние точки. Обычно каждой установке выделяется самостоятельная секция, а направление движения выбирается так, чтобы машины расходились или работали параллельно на достаточном расстоянии.
Для каждой установки нужен отдельный поток свай. Один кран и один склад могут стать ограничивающим ресурсом, из-за которого вторая машина будет простаивать. Поэтому заранее рассчитываются окна разгрузки, точки складирования, маршруты длинномерного транспорта и зоны обслуживания. Количество техники увеличивают только вместе с пропускной способностью логистики.
Единый руководитель координирует границы секций и изменение очередности. Нельзя допускать, чтобы один экипаж самостоятельно перешёл в чужую зону из-за временного простоя. Такое решение может нарушить технологическую схему, смешать нумерацию и создать опасное пересечение машин. Любое перераспределение фиксируется в сменном задании.
Параллельная работа особенно эффективна, когда отдельные секции можно передавать под ростверки независимо. Тогда каждая установка не только увеличивает количество погружённых свай, но и ускоряет последующий фронт. Если же все смежные работы всё равно ожидают завершения последней сваи, увеличение числа машин нужно оценивать по общей экономике объекта.
На большом поле нельзя контролировать только сваю, которая находится под молотом. Ранее погружённые элементы также могут реагировать на дальнейшее вытеснение грунта. В связных водонасыщенных слоях возможен подъём свай, а вблизи откосов или существующих конструкций — перемещение грунтового массива. Поэтому в контрольных зонах периодически проверяются отметки голов и положение элементов.
Особое внимание уделяется сваям рядом с текущим фронтом, границами секций и участками с небольшим шагом. Если обнаружено изменение отметки, дальнейшие действия определяются проектом и техническим решением. Может потребоваться повторная проверка, добивка или изменение последовательности соседних свай. Самостоятельно возвращать сваю на прежнюю отметку без согласованного порядка нельзя.
Для оценки геометрии используются требования проекта и материал о максимально допустимых отклонениях свай. При этом нахождение отдельной сваи в допустимых пределах не отменяет проверки всей группы. Важны положение крайних элементов, общая геометрия куста и возможность устройства проектного ростверка.
Общий контроль качества забивки свай включает проектное положение, вертикальность или заданный наклон, глубину, отказ и состояние железобетонного элемента. На большом поле данные анализируются по зонам. Это позволяет увидеть не случайное отклонение, а повторяющуюся тенденцию, связанную с последовательностью или грунтом.

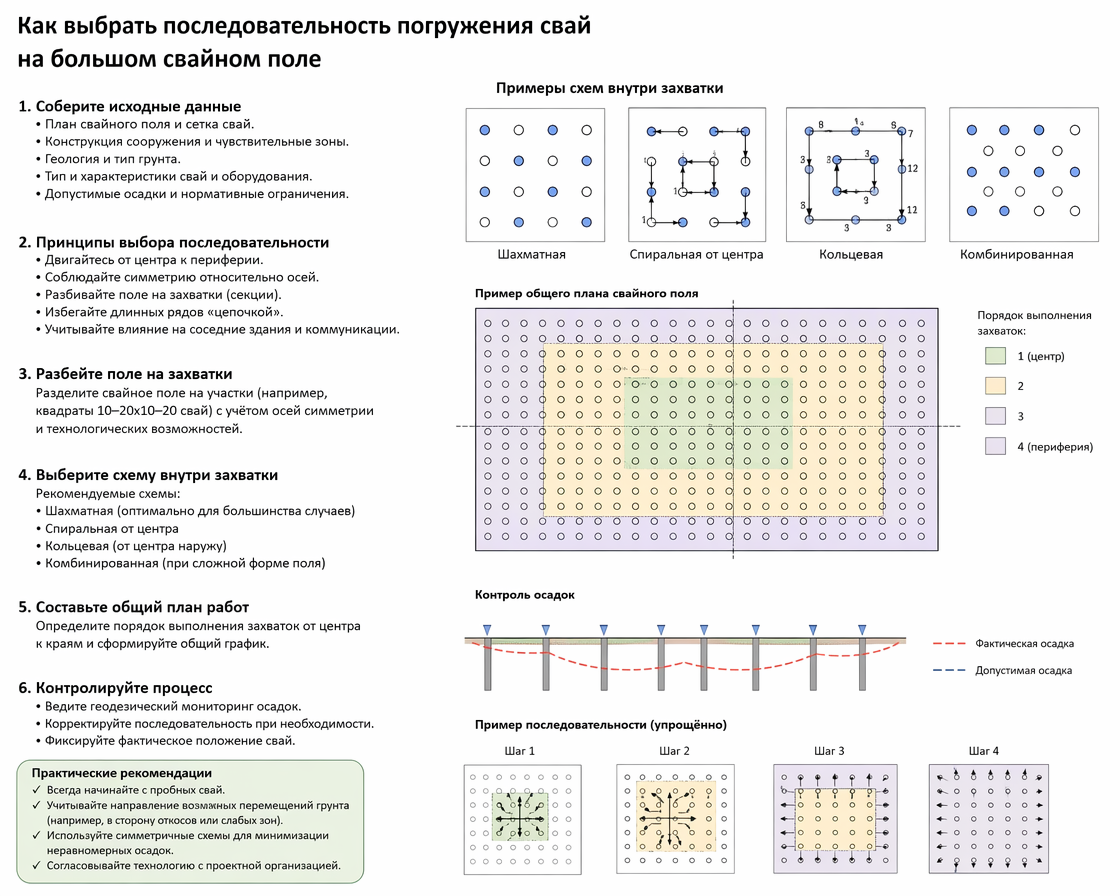

В ППР последовательность показывается графически. На плане наносятся номера или группы свай, направление движения установок, границы секций, технологические коридоры и очередность их закрытия. Отдельно отображаются пути кранов и транспорта, зоны складирования, места разворота и безопасные расстояния. Простого текста «погружение выполнять последовательно» для большого поля недостаточно.
Также устанавливаются условия перехода между этапами. Например, следующая секция открывается после завершения геодезической разбивки, подготовки основания и поставки требуемой партии свай. Пропущенные ряды закрываются только после выхода основной техники из секции. Резервный фронт используется по решению ответственного руководителя, а не в произвольном порядке.
В документе указываются контрольные процедуры: фиксация отказа, проверка вертикальности, наблюдение за ранее погружёнными сваями, порядок действий при раннем отказе и оформление отклонений. Производственные записи ведутся в журнале забивки свай. Для каждой сваи должны сохраняться номер, дата, глубина, данные погружения и замечания.
Последовательность может корректироваться, если фактические условия существенно отличаются от исходных. Но изменение оформляется как техническое решение с оценкой влияния на грунт, безопасность, маршруты и качество. Схема не должна меняться только потому, что возле другой части поля оказалось удобнее складировать сваи. Приоритетом остаётся проектная работа фундамента и контролируемое производство.
| Схема | Когда применяется | Что контролировать |
|---|---|---|
| Рядовая | Вытянутые поля, отдельные ряды, удобный доступ с одной стороны | Рост сопротивления по направлению движения, маршрут техники и подачу свай |
| От центра к периферии | Крупные компактные кусты и плотные поля, где нужен выход вытесняемого грунта к свободному краю | Доступ в центральную часть, путь выхода установки и состояние внешних рядов |
| От периметра к центру | Отдельные проектно обоснованные случаи, в том числе когда требуется воздействие на слабую центральную зону | Уплотнение и подъём грунта, рост отказа, возможность выхода техники |
| Секционная | Большие поля, поэтапная передача ростверков, работа нескольких установок | Границы секций, пропущенные ряды, стыки, независимую логистику машин |
Последовательность погружения свай выбирается не по одному признаку и не копируется с предыдущего объекта. Она должна одновременно учитывать поведение вытесняемого грунта, геометрию поля, доступ техники, поставку свай, контроль отказа и дальнейшее строительство. На крупных объектах лучший результат даёт схема, которую можно выполнить без постоянных возвратов, при этом сохраняя возможность контроля и корректировки. Именно такая последовательность обеспечивает не только высокий темп, но и предсказуемое качество всего свайного основания.
Единого правила для всех объектов нет. Начало выбирают по геологии, форме поля, расстояниям между сваями, маршрутам техники и поведению вытесняемого грунта. Для вытянутого поля часто удобна рядовая схема от одного края. Для компактного плотного куста может быть обосновано движение от центра к периферии.
Ближайший маршрут не всегда является технологически правильным. Погружённые сваи изменяют состояние грунта и могут влиять на сопротивление следующих элементов. Кроме того, хаотичная очередность создаёт риск запереть технику внутри поля. Порядок должен быть заранее показан в ППР.
Выбор зависит от грунта и проектной задачи. Движение от центра к краям оставляет вытесняемому грунту свободное направление к периметру. Движение от края к центру может усиливать уплотнение центральной зоны, но требует более строгого контроля сопротивления и подъёма грунта. Решение принимает проектная и производственная команда на основании исходных данных.
Она удобна на больших полях, которые нужно передавать под ростверки по частям, а также при параллельной работе нескольких установок. Каждая секция получает собственную очередность, маршрут и подачу свай. Отдельно устанавливается порядок погружения свай на границах секций.
Да, потому что забивка вытеснительных свай меняет состояние окружающего грунта. По мере заполнения поля сопротивление в отдельных зонах может увеличиваться или меняться во времени. Поэтому отказ каждой сваи фиксируется, а данные сравниваются с соседними элементами и проектными требованиями.
На плотных полях и в водонасыщенных связных грунтах такой контроль может быть необходим. Последующая забивка способна вызвать подъём или смещение ранее погружённых элементов. Проверяются отметки голов и положение контрольных свай. Порядок наблюдений устанавливается проектом и ППР.
Можно, если фактические условия требуют корректировки, но изменение должно быть технически обосновано и согласовано. Нужно оценить влияние на грунт, безопасность, геодезию, маршруты и контроль. Самовольный переход экипажа на удобные точки нарушает управляемость свайного поля.
