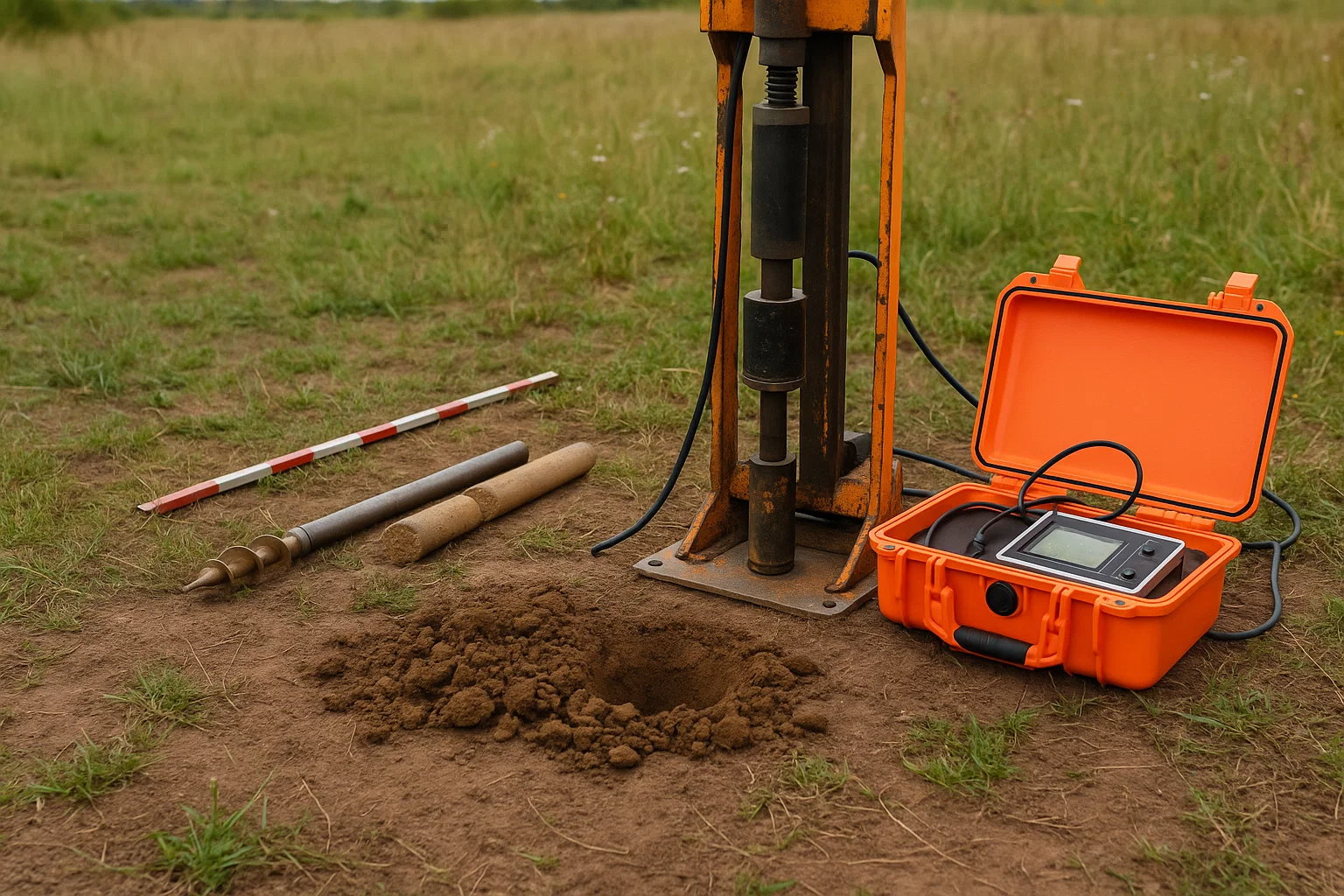

Полевые испытания грунтов: фундамент нельзя проектировать «вслепую»

Полевые испытания грунтов — это комплекс проверок, которые выполняются прямо на площадке строительства. Их задача — не угадать, а измерить, насколько грунт действительно способен работать как основание для будущего сооружения: сваи, ростверка, опоры эстакады, мачты ЛЭП, колонны путепровода.

Если инженерно-геологические изыскания дают общую картину разреза (какие слои, на какой глубине, какая вода), то полевые испытания грунтов дают количественные параметры несущей способности и деформируемости именно там, где будет стоять сооружение. Это важное отличие. Буровая скважина в стороне сообщает нам «что вообще здесь под землёй», а полевые испытания показывают «как это место поведёт себя под нагрузкой конструкции».

С технической точки зрения полевые испытания — это то звено, которое связывает геологию, лабораторные данные и будущий фундамент. Без этих испытаний проектировщик вынужден закладывать запас «на всякий случай»: длиннее сваи, больше свай, массивнее ростверк. Всё это превращается в прямой перерасход. При корректных полевых испытаниях можно наоборот оптимизировать: уменьшить длину сваи, изменить шаг свайного куста, скорректировать схему ростверка и при этом остаться в зоне безопасности.

Какие задачи решают полевые испытания грунтов

Полевые испытания грунтов отвечают на три профессионально значимых вопроса:

1. Какую нагрузку грунт может воспринять без потери устойчивости и без сдвига.
2. Какую осадку даст основание под реальной нагрузкой от сооружения.
3. Насколько равномерно будет работать грунт по пятну опоры, чтобы не получить крен и неравномерный провис пролёта.

Эти вопросы критичны для мостовых и дорожных опор, для эстакад и путепроводов, а также для высоких опор линий электропередачи и технологических мачт. Везде, где конструкция не имеет права «сыграть», мы обязаны знать, как именно поведёт себя грунт под ней.

Основные виды полевых испытаний грунтов

Практически на каждом серьёзном объекте используются четыре типа полевых испытаний грунтов (в отдельных случаях применяются все сразу, чтобы результат был не оценочным, а подтверждённым фактически).

Статическое зондирование

Смысл метода: в грунт с контролируемой скоростью вдавливают зонд и регистрируют сопротивление грунта этому вдавливанию по глубине. В результате получают профиль сопротивления по слоям.

Что даёт: статическое зондирование показывает распределение прочности и плотности по глубине, помогает выделить слабые прослои, насыпные включения и участки с пониженной несущей способностью. Это особенно важно, если свайный фундамент будет опираться не только пятой сваи, но и боковым трением ствола.

Почему это ценно для свай: по данным статического зондирования можно оценить, как свая будет «чувствовать» окружающий грунт на каждом метре своей длины и на какой отметке находится слой, в который можно упереться пятой.

Динамическое зондирование

Принцип похож на статическое, но нагрузка прикладывается ударами с контролируемыми параметрами. Измеряется глубина проникновения зонда за определённое число ударов.

Что даёт: динамическое зондирование позволяет ориентировочно оценить плотность и сопротивление грунта в полевых условиях, а также локально выявлять ослабленные участки. Этот метод удобен как экспресс-оценка в зонах с неоднородным или нарушенным грунтом.

Где применяют: динамическое зондирование часто используют вдоль трасс линейных объектов (эстакады, ЛЭП), где нужно быстро получить картину по несущей способности основания на ряде точек.

Штамповые испытания (испытание штампом)

Суть метода: на подготовленной площадке устанавливают жёсткую плиту (штамп), поэтапно нагружают её и измеряют осадку. Получают зависимость «нагрузка — осадка».

Что даёт: штамповые испытания показывают деформируемость грунта под площадным давлением. Это позволяет оценить осадку при заданной расчетной нагрузке именно в той отметке, где планируется фундамент или ростверк.

Почему это важно: для массивных оснований, подпорных участков, устоев мостов и опор эстакад нужная информация — не только «держит / не держит», но и «насколько просядет и за какой диапазон нагрузок». Штамповые испытания дают эту кривую прямо в полевых условиях.

Испытания сваи под нагрузкой (полевое испытание свай)

Смысл: берут сваю, выполненную тем же способом, который будет применяться на объекте (забивная железобетонная, стальная, буронабивная и т.д.), устанавливают её в грунт на проектную глубину и нагружают по программе. Контролируют осадку, фиксируют жёсткость системы «свая — грунт», определяют фактическую несущую способность.

Зачем это нужно: испытание свай под нагрузкой — это прямая проверка принятого решения по фундаменту. Здесь уже нет предположений. Мы видим, как конкретная свая ведёт себя в реальном грунте, измеряем предельную нагрузку и условно допустимую осадку.

Для подрядчика это означает две вещи:

• можно подтвердить, что проектная длина сваи и шаг свайного куста достаточны;
• можно оптимизировать (уменьшить длину или количество свай), если испытание показывает более высокую несущую способность, чем ожидалось.

Для заказчика это значит экономию и снижение риска последующих претензий по осадкам.

Как полевые испытания грунтов связываются с лабораторией и проектом

Полевые испытания грунтов не живут отдельно от лабораторных испытаний грунтов. Они дополняют друг друга.

Лаборатория определяет физико-механические свойства образцов, взятых при бурении: влажность, плотность, прочность на сдвиг, модуль деформации, сжимаемость. Это значения для расчётов.

Полевые испытания показывают поведение массива в «натуре»: сопротивление вдавливанию, осадку под реальной нагрузкой, боковое трение сваи, работу пяты сваи.

Именно комбинация этих данных даёт возможность сделать не теоретическую модель грунтового основания, а рабочую. В отчёте по инженерно-геологическим изысканиям сводятся обе части. Далее эта сводка идёт в проект фундамента и в проект производства работ (ППР).

Если говорить проще: лаборатория объясняет «из чего состоит грунт», а поле показывает «как этот грунт поведёт себя под нашей нагрузкой».

Таблица: какой метод полевых испытаний решает какую задачу

Эта систематизация полезна для заказчика: наглядно видно, почему подрядчик говорит о необходимости именно «штампового испытания» либо именно «испытания сваи», вместо общих слов вроде «геология плохая / хорошая».

Полевые испытания грунтов и безопасность будущего сооружения

Для мостов, путепроводов, эстакад и других транспортных сооружений важна не только вертикальная несущая способность, но и устойчивость опор к горизонтальным воздействиям. Торможение транспорта, криволинейное движение, ветровая нагрузка на пролётные строения — это боковые усилия, которые передаются через ростверк в группу свай и дальше в грунт.

Полевые испытания (в частности испытания свай под нагрузкой с контролем горизонтальных перемещений) позволяют понять, будет ли опора сохранять положение, не смещаться и не разворачивать ростверк. Это ключевой момент для геометрии пролётов: даже небольшой поворот или крен опоры может привести к дополнительным напряжениям в пролетном строении и к преждевредным деформациям.

То же самое касается опор линий электропередачи и высоких мачт. Там важна не только способность грунта выдерживать сжатие вниз. Важна устойчивость против выдёргивающей и опрокидывающей нагрузки. Полевые испытания свай позволяют учесть не только «нажим», но и поведение при нагрузках, которые стремятся опору наклонить или вырвать. Это напрямую связано с безопасностью эксплуатации.

Как результаты полевых испытаний грунтов оформляются и используются

Результаты полевых испытаний грунтов фиксируются в технической документации. Включаются:

• журналы проведения испытаний с привязкой к координатам;
• графики зависимости «нагрузка — осадка» (для штампов и для свай);
• кривые сопротивления по глубине (для зондирований);
• выводы о несущей способности и рекомендуемых параметрах фундамента.

Эти материалы становятся частью инженерно-геологического отчёта и официально используются проектировщиком для расчёта свайного поля, ростверков, глубины заложения и комбинаций нагрузок. На их основе формируются исходные данные для ППР: какой техникой можно работать, какие нагрузки допустимы, в какой последовательности вести погружение свай или забивку свай.

Важно понимать, что эти же документы потом ложатся в исполнительную часть фундамента. Когда подписываются акты на свайное поле, заказчик и технадзор смотрят не только на факт забивки свай, но и на то, подтверждена ли несущая способность основания полевыми испытаниями. Это снижает риск споров на моменте сдачи и на моменте дальнейшей эксплуатации.

Итог: полевые испытания грунтов — это проверка реальности до того, как деньги ушли в бетон и сталь

Полевые испытания грунтов — обязательная часть подготовки фундамента для мостов, эстакад, путепроводов, высоких опор, ЛЭП, тяжёлых промышленных сооружений и свайных фундаментов. Они дают ответ на вопросы: выдержит ли основание нагрузку, какова будет осадка, не уйдёт ли опора в крен, какая длина сваи действительно нужна, и есть ли смысл оптимизировать количество свай.

Без полевых испытаний грунтов проектировщик вынужден ставить «запас на всякий случай», подрядчик работать в условиях повышенного риска, а заказчик переплачивать за избыточный фундамент. С полевыми испытаниями грунтов эта неопределённость уходит: фундамент проектируется на реальных параметрах площадки, а не на усреднённых цифрах.

С практической точки зрения это означает одно — надёжный свайный фундамент, ростверк и опора не начинаются с забивки первой сваи. Они начинаются с проверки основания в поле до того, как техника включила молот.
