Разработка чертежей при обследовании мостовых сооружений: нормативы, полевые измерения и оформление

24 фев 26г.
2

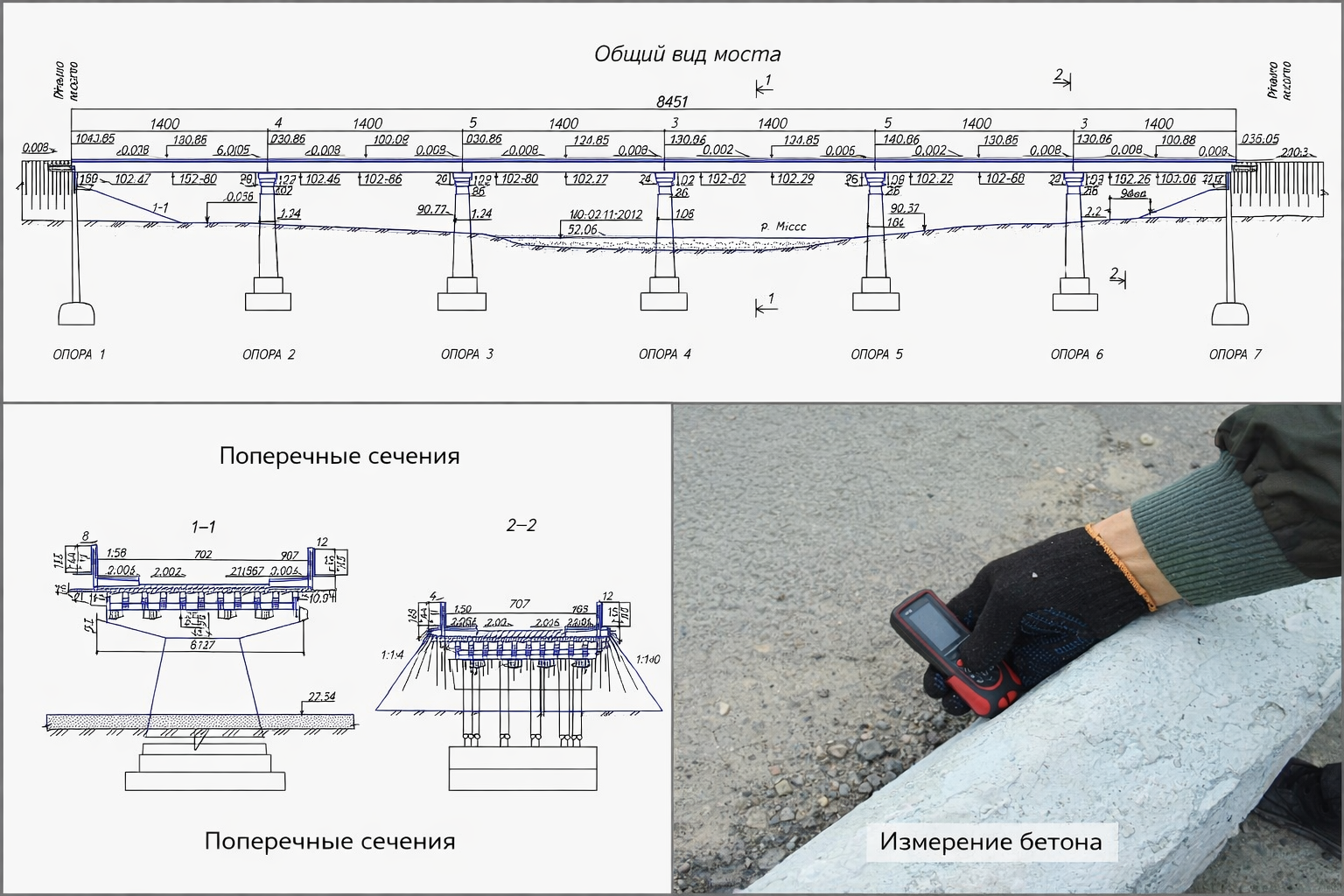

Разработка чертежей при обследовании мостовых сооружений

Чертежи, подготовленные по результатам обследования, — это не «картинка для отчёта», а рабочий инженерный документ. По ним выполняют расчёты, формируют ведомости дефектов, разрабатывают решения по ремонту или усилению и оформляют паспортные материалы. Чтобы чертежи можно было использовать без спорных трактовок, их выполняют по требованиям ЕСКД и СПДС, а исходные размеры получают инструментальными обмерами и геодезической съёмкой.

Ниже — практичная схема: на какие нормы опираться, какие данные обязательно собрать в поле и как по шагам из измерений получается общий вид, поперечные сечения и комплект листов для отчёта обследования.

Нормативная база: по каким документам оформляют чертежи

При разработке чертежей мостовых сооружений, водопропускных труб и других искусственных сооружений, выполняющих функцию пропуска транспорта, ориентируются на требования ЕСКД и СПДС. Эти документы задают единые правила для форматов, линий, масштабов, шрифтов, размеров и условных обозначений, чтобы чертежи были читаемыми и сопоставимыми независимо от исполнителя.

ЕСКД: требования к графике и оформлению

  • ГОСТ 2.109-73 «ЕСКД. Основные требования к чертежам» — общие требования к оформлению чертежей на всех стадиях разработки.
  • ГОСТ 2.301-68 «ЕСКД. Форматы» — правила применения форматов листов.
  • ГОСТ 2.302-68 «ЕСКД. Масштабы» — требования к выбору и обозначению масштаба.
  • ГОСТ 2.303-68 «ЕСКД. Линии» — типы и толщина линий на чертежах.
  • ГОСТ 2.304-81 «ЕСКД. Шрифты чертежные» — параметры шрифтов и правила нанесения надписей.
  • ГОСТ 2.305-2008 «ЕСКД. Изображения — виды, разрезы, сечения» — правила выполнения видов, разрезов и сечений.
  • ГОСТ 2.306-68 «ЕСКД. Обозначения графические материалов» — условные обозначения материалов и правила их нанесения.
  • ГОСТ 2.307-2011 «ЕСКД. Нанесение размеров и предельных отклонений» — правила размерных линий, допусков и выносок.

СПДС: спецификации и условные обозначения

  • ГОСТ 21.110-95 «СПДС. Правила выполнения спецификации оборудования, изделий и материалов» — требования к спецификациям.
  • ГОСТ 21.302-96 «СПДС. Условные графические обозначения в документации по инженерно-геологическим изысканиям» — условные обозначения для отображения данных по инженерно-геологическим изысканиям.

При обследованиях мостов чертежи обычно входят в отчётный пакет и далее используются в расчётах и паспортизации. В общей логике обследований и оформления эксплуатационных материалов полезно ориентироваться на темы оформление паспорта моста и обследование оснований и фундаментов.

Откуда берутся размеры: какие данные собирают на полевых работах

Чтобы разработать чертеж, нужно иметь точные геометрические параметры сооружения и понимание его конструктивной схемы. Эти сведения получают в ходе полевых работ: выполняют инструментальные обмеры элементов и геодезическую съёмку, чтобы уточнить плановые и высотные параметры.

Инструментальный обмер нужен для фиксации габаритов и размеров элементов конструкций. Геодезическая съёмка позволяет связать измерения с координатами и отметками, выявить отклонения, деформации, перепады по высоте и уточнить геометрию сооружения в целом. Практическое значение геодезии раскрыто в материале геодезия в современном строительстве.

Одновременно с измерениями выполняют анализ конструктивных решений и их принадлежности по времени изготовления, если это требуется для корректного понимания схемы сооружения. Это важно, когда проектная документация отсутствует или неполна, и чертёж фактически становится основой для восстановления исходной схемы сооружения.

Как из полевых измерений получается комплект чертежей

После завершения полевых работ все данные обрабатывают, систематизируют и проверяют на согласованность. Затем переходят к графической части: сначала строят общий вид, потом поперечные сечения, после чего наносят размеры и высотные отметки и оформляют листы по требованиям ЕСКД/СПДС.

Шаг 1. Камеральная обработка измерений и формирование отметок

На камеральном этапе уточняют высотные отметки сооружения и взаимное положение конструкций. Это позволяет построить чертёж не «по отдельным размерам», а как связанную геометрическую модель, где видно, как элементы сопрягаются друг с другом.

Параллельно выявляют противоречия измерений и устраняют их до начала черчения, чтобы не получить ситуацию, когда общий вид и поперечные сечения «не сходятся» по высотам и размерам.

Шаг 2. Построение общего вида

Общий вид — это базовый лист, который показывает сооружение в целом: расположение опор, пролетных строений, основные габариты и характерные отметки. В обследовательском комплекте общий вид служит основой для привязки сечений и для дальнейшего анализа состояния конструкций.

Если обследование связано с уточнением типов опор и их конструктивных решений, полезно сопоставлять графическую часть с классификацией из материала типы опор мостовых сооружений.

Шаг 3. Построение поперечных сечений пролетов

После общего вида формируют поперечные сечения. Количество сечений назначают по фактической геометрии: если конструкция по длине неоднородна, сечения делают в нескольких характерных местах. Если геометрия повторяется, достаточно минимального набора, который однозначно описывает конструктив.

Масштаб выбирают исходя из читаемости: на сечениях должны быть различимы основные элементы и их размеры. Здесь важно соблюдать требования ГОСТ по масштабам и условным обозначениям, чтобы сечение можно было использовать для расчётов и оформления дефектов.

Шаг 4. Нанесение размеров и высотных отметок

Когда общий вид и сечения построены, наносят размерные линии и высотные отметки. Отметки формируют на основании результатов геодезической съёмки и анализа объекта, а размеры — по данным инструментального обмера. Именно на этом этапе чертёж становится «рабочим»: появляется то, что можно проверять, считать и передавать в проектные решения.

При нанесении размеров и предельных отклонений соблюдают требования ГОСТ 2.307, чтобы размеры читались однозначно и не возникало разночтений при использовании чертежей в расчётных схемах и в проектах ремонта.

Шаг 5. Оформление листов и примечаний

Финальный этап — оформление общего вида и поперечных сечений на выбранные форматы листов, заполнение штампов, нанесение примечаний и условных обозначений. В обследовательской практике важно фиксировать примечания, которые поясняют принятые допущения: например, если часть элементов недоступна для прямых измерений или если геометрия уточнялась по косвенным признакам.

Для упрощения дальнейшей работы чертежи обычно оформляют так, чтобы их можно было включать в отчёт обследования и использовать в расчётах и паспортизации. Логика паспортизации и документирования раскрыта в материале оформление паспорта моста.

Что важно учесть, чтобы чертежи «прошли» приёмку и реально работали в проекте

Чертёж по обследованию должен быть согласован по данным: общий вид, сечения и размеры должны стыковаться по отметкам и осям. Любые несоответствия ведут к ошибкам расчётов и к спорам при проектировании ремонта или усиления.

Вторая критичная точка — единая система обозначений и читаемость. Когда соблюдены ГОСТ по линиям, шрифтам, размерам, условным обозначениям, чертёж можно быстро воспринимать и использовать в проектных документах без повторной переработки.

Итог

Разработка чертежей при обследовании мостовых сооружений — это последовательный процесс: нормативная база ЕСКД/СПДС, полевые измерения (обмеры и геодезия), камеральная обработка, построение общего вида и поперечных сечений, нанесение размеров и отметок и окончательное оформление листов с примечаниями. Такой комплект чертежей позволяет уверенно выполнять расчёты, формировать отчёт обследования и подготавливать решения по ремонту или реконструкции.

FAQ

Почему при обследовании нельзя «перерисовать» мост по визуальному осмотру?

Потому что чертежи должны опираться на точные размеры и отметки, полученные инструментальными обмерами и геодезической съёмкой. Без этого невозможно корректно выполнить расчёты и обосновать ремонтные решения.

Сколько поперечных сечений нужно делать?

Количество зависит от неоднородности геометрии по длине сооружения. Если конструкция меняется, делают сечения в характерных местах; если повторяется — достаточно минимального набора, который однозначно описывает конструктив.

Какие ГОСТы наиболее критичны для читаемости чертежей?

Для практики чаще всего «чувствуются» ГОСТ по форматам, масштабам, линиям, шрифтам, изображениям (виды/разрезы/сечения) и нанесению размеров. Они обеспечивают единый стандарт оформления и снижают риск ошибок при использовании чертежей.

Зачем в чертежах обследования нужны высотные отметки?

Отметки связывают конструкцию с реальной геометрией сооружения, позволяют фиксировать деформации и использовать данные в расчётных схемах и проектировании ремонта.
