Сваи испытаны вертикальной вдавливающей нагрузкой, результаты приняты, и участок готовят к следующему этапу. Однако в расчётной схеме есть горизонтальные усилия, моменты или возможность растяжения отдельных элементов. Для мостовой опоры, мачты либо подпорного сооружения такая ситуация может быть существенной. Мы проверяем программу испытаний по направлениям и характеру работы конструкции, а не по наличию одного положительного протокола. Испытание на вдавливание подтверждает поведение в заданном режиме и не становится автоматически подтверждением любой другой нагрузки.
Выдёргивающие и горизонтальные испытания назначают, когда их результаты нужны для решения проектной задачи и предусмотрены программой. Само название сооружения ещё не определяет обязательный набор опытов. Значение имеют расчётные сочетания, взаимодействие свай с грунтом, условия закрепления и допустимые перемещения. Здесь разбираем, когда вдавливающего испытания недостаточно и какие вопросы нужно согласовать до полевого выхода. Для техзаказчика это способ получить подтверждение именно требуемого поведения, а для генподрядчика — заранее подготовить подходящую схему нагрузки и площадку.
Первый документ для выбора испытаний — проектные усилия и сочетания, относящиеся к фундаменту. Уточняют, какие сваи работают на сжатие, где возможно растяжение и как передаются горизонтальные воздействия. Для мостовых сооружений учитывают предусмотренные проектом эксплуатационные и природные факторы. Для опор и мачт значимы принятые ветровые и другие нагрузки. Мы не выводим программу из общего названия объекта: одинаковые по назначению сооружения могут иметь разные схемы работы.
Если расчёт предусматривает только вдавливающую работу, положительное испытание используют в пределах соответствующей задачи. Если отдельные сочетания меняют знак усилия либо задают существенные боковые перемещения, возникает другой вопрос к основанию. Его нельзя закрыть дополнительным увеличением вертикальной нагрузки без обоснования. Направление воздействия определяет механизм взаимодействия с грунтом и работу конструкции. Проектировщик формулирует, какое поведение нужно подтвердить и какой результат будет основанием для решения.
Важно отделить индивидуальную работу сваи от поведения группы и всего сооружения. Полевой опыт на одном элементе даёт данные в конкретных условиях. Их распространение на фундамент требует учёта принятой расчётной модели и взаимодействия элементов. Мы заранее обсуждаем, нужна ли проверка отдельной сваи или другая схема испытания. Это предотвращает заказ удобного опыта, который после выполнения не отвечает на исходный проектный вопрос.
Для выбора испытаний полезна ведомость нагрузок по характерным группам свай. В ней показывают направление усилия, расчётное сочетание и критерий, который необходимо подтвердить. Проектировщик определяет, какие группы имеют наиболее значимые условия. Генподрядчик добавляет сведения о доступе и стадии работ. Такая форма помогает избежать ситуации, когда испытательная организация получает только общую нагрузку на сооружение и вынуждена уточнять назначение каждого опыта уже после подготовки коммерческого предложения.
При выдёргивающем испытании нагрузка направлена на перемещение сваи из грунта. Оно позволяет наблюдать поведение элемента и основания в этом направлении по принятой процедуре. Работа отличается от вдавливания, поскольку нельзя просто перенести вклад нижнего конца из одного режима в другой. Значимы взаимодействие по боковой поверхности и конструктивная способность передавать растягивающее усилие. Мы рассматриваем эти вопросы вместе, чтобы испытание не ограничилось оценкой только грунтового сопротивления.
До устройства стенда проверяют голову сваи и узел передачи нагрузки. Он должен обеспечивать предусмотренное воздействие без преждевременного повреждения испытательного соединения. Для железобетонных элементов важны конструкция и состояние материалов, для стальных — соответствующие характеристики соединения и сечения. Неподготовленный узел может остановить испытание раньше, чем будет получена нужная информация о грунте. Его решение принимают до монтажа, а не подбирают импровизированно после доставки домкрата.
Программа определяет нагрузки, измерения, порядок выдержек и критерии завершения. При необходимости отдельно задают повторные воздействия и разгрузку. Наличие растягивающего усилия в проекте не означает, что любую сваю следует доводить до разрушения при опыте. Пределы испытания выбирают с учётом цели и дальнейшего использования элемента. Мы увязываем выдёргивающие испытания свай с конкретной расчётной задачей и состоянием площадки.
При подготовке выдёргивания проверяют, не станет ли реакционная система отдельным ограничением испытания. Если сначала достигается предел опоры или соединения, опыт не даёт запланированной информации о свае. Поэтому расчёт и монтаж временной системы связывают с предусмотренной нагрузкой заранее. Условия завершения должны различать работу испытанного элемента и состояние оборудования. В отчёте сохраняют описание любых ограничений стенда, чтобы проектировщик не принял технический предел установки за установленное сопротивление основания.

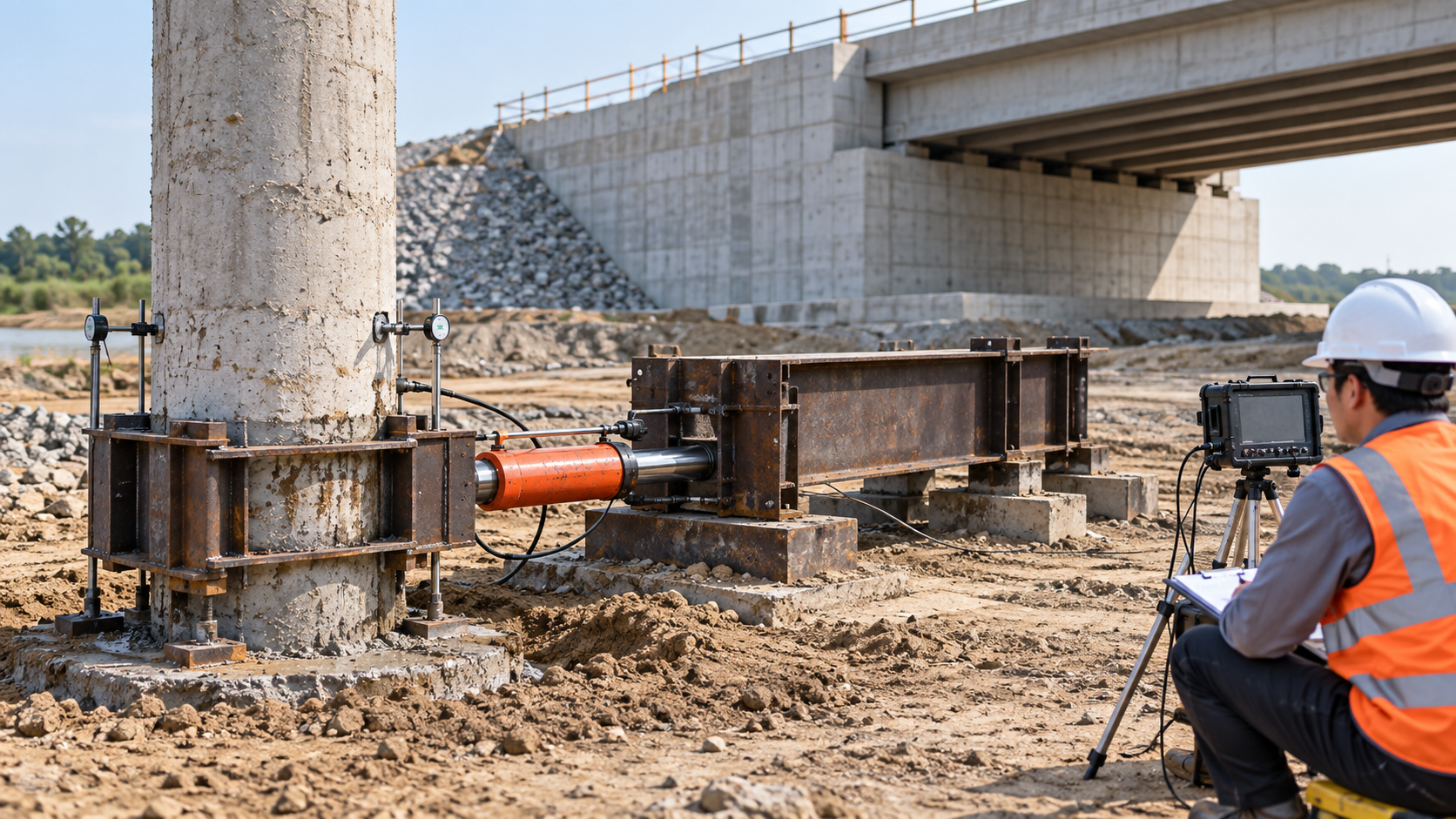

При горизонтальном нагружении наблюдают перемещение сваи под боковым воздействием. В проектной оценке могут быть важны не только сопротивление, но и допустимые смещения, поворот и работа конструкции. Здесь существенны свойства грунта по глубине и жёсткость элемента. Результат вертикального испытания не раскрывает эти параметры напрямую. Мы просим проектировщика заранее указать, какой инженерный вывод должен быть получен по боковой работе.
Высота приложения силы влияет на сочетание поперечного усилия и момента в свае. Поэтому испытание с нагрузкой на одной отметке нельзя без пояснения переносить на другую схему. Уточняют положение поверхности грунта, выступающую часть и условия передачи воздействия. Если в эксплуатации уровень грунта изменится из-за котлована или размыва, это также учитывают в постановке задачи. Удобство размещения домкрата не должно единолично определять условия опыта.
Измеряемые перемещения связывают с тем состоянием, которое предусмотрено программой. При необходимости наблюдают несколько точек, поворот или распределение деформаций с использованием выбранных средств контроля. Состав приборов зависит от требуемой информации, а не от желания получить более объёмный отчёт. Для принятия результата важно понимать, какие характеристики действительно измерены. Мы согласуем схему горизонтального испытания свай до выхода на объект.
Для горизонтального опыта важно заранее определить, какое направление является значимым для проектной схемы. Если конструкция или грунтовые условия различаются по направлениям, удобная ось приложения нагрузки может оказаться недостаточной. Этот вопрос обсуждают вместе с расположением реакционной системы и соседних элементов. В программе фиксируют ориентацию опыта на плане. После выполнения результат используют для проверенного направления и установленной модели, а необходимость распространения на другие условия оценивает проектировщик.
Свая, испытанная отдельно с доступной головой, не всегда находится в тех же условиях, что элемент готового фундамента. Ростверк и надземная конструкция меняют передачу усилий и ограничения перемещений. Для горизонтального поведения это может быть особенно существенным. Мы заранее фиксируем схему закрепления испытанного элемента. Затем проектировщик определяет, как использовать результат для предусмотренной работы сооружения.
Не следует считать, что замена испытательной схемы расчётной автоматически решает вопрос. Нужны обоснованные предпосылки и достаточные исходные данные. Если цель состоит в проверке конкретного узла или совместной работы, одиночный опыт может оказаться недостаточным. В таком случае программу обсуждают до устройства стенда, пока схему ещё можно организовать. Это дешевле по времени, чем получать положительный протокол с неподходящей областью применения.
Отдельно учитывают состояние площадки во время опыта. Разработка котлована, обратная засыпка или изменение водного режима способны поменять фактические условия. Программа должна определять, на какой стадии проводится испытание и какие работы рядом допускаются. Мы связываем эту стадию с графиком генподрядчика. Так измерения описывают выбранное состояние основания, а не случайную конфигурацию участка в день приезда бригады.
Любое нагружение требует системы, воспринимающей реакцию. Для выдёргивающего и горизонтального опыта её конструкция может отличаться от стенда на вдавливание. Проверяют несущую способность, устойчивость, соединения и размещение оборудования. Расположение опор и соседних элементов выбирают с учётом влияния на испытанную сваю и измерительную базу. Мы не считаем имеющийся на участке стенд подходящим только потому, что его паспортная нагрузка выглядит достаточной.
Для горизонтального воздействия важно обеспечить заданное направление и контролируемое приложение силы. Для выдёргивания — надёжно передать растягивающее усилие от системы к свае. Узлы, временные конструкции и опоры рассматривают как часть испытательной схемы. Их подготовка может потребовать отдельного места, техники и согласованной последовательности монтажа. Эти зависимости включают в график вместе с самим опытом, чтобы дата испытания была реалистичной.
Обслуживание стенда организуют вне опасных зон в соответствии с принятой технологией. Особое внимание уделяют состоянию соединений, гидравлической системы и устойчивости опор. При нештатном поведении прекращают воздействие по установленному порядку, сохраняя измерения и описание события. Испытание не продолжают любой ценой ради достижения запланированной нагрузки. Сначала устанавливают, связано ли событие с работой сваи либо с испытательной установкой.
Подготовка реакционных опор может затронуть коммуникации или уже выполненные конструкции. Поэтому их размещение проверяют на актуальном плане площадки вместе с доступом техники. Если схема требует дополнительных элементов, их устройство становится самостоятельной зависимостью графика. Привезти измерительную бригаду до завершения этих операций недостаточно для начала опыта. Мы согласуем готовность всей системы и определяем, кто подтверждает её перед нагружением, чтобы монтаж и измерения не оказались двумя несвязанными заданиями.
Программа задаёт средства контроля нагрузки и перемещений с характеристиками, подходящими для задачи. Для анализа важна их согласованная регистрация по ступеням и времени. Проверяют состояние приборов, схему установки и принятую измерительную базу. Итоговый график должен быть восстановим по первичным данным. Мы не ограничиваемся фотографией стенда и таблицей максимальных значений, поскольку они не раскрывают поведение системы при нагружении.
Для выдёргивания контролируют перемещение в направлении воздействия и предусмотренные дополнительные параметры. Для горизонтального опыта учитывают выбранные точки наблюдения и возможный поворот. Если измерительная база сама сместилась, этот факт влияет на интерпретацию и требует проверки. Аналогично описывают отклонения направления силы или изменения схемы во время опыта. Стройконтроль получает не просто отметку о присутствии, а сведения, позволяющие проверить соответствие программе.
В протокол включают данные о свае, грунтах, стадии строительства и фактической схеме нагрузки. Указывают выполненную последовательность, перерывы и отклонения. Применённый критерий оценки должен быть понятен вместе с его проектным назначением. Если испытание прекратилось из-за ограничения стенда, это не следует оформлять как установленный предел работы сваи. Мы различаем техническую возможность опыта и полученный результат по основанию.
| Направление | Основной вопрос | Что согласовать заранее |
|---|---|---|
| Вдавливание | Поведение при осевом сжатии | Нагрузку, осадки, реакционную систему и критерии |
| Выдёргивание | Поведение при растягивающем воздействии | Узел передачи усилия, перемещения и использование сваи после опыта |
| Горизонтальное нагружение | Боковые перемещения и работа элемента | Высоту силы, закрепление головы, измерения и стадию площадки |
Выбор элементов начинается с расчётной задачи и геологической неоднородности. Уточняют, какие группы работают при разных нагрузках и в разных разрезах. Для программы важна представительность, а не только удобство подъезда. Свая на свободном краю площадки может быть удобна для стенда и одновременно плохо описывать критическую зону. Мы рассматриваем размещение вместе с проектировщиком и генподрядчиком, чтобы совместить инженерную задачу с возможностью выполнения.
Также проверяют назначение испытанных элементов после опыта. Часть может быть предусмотрена как рабочая, часть — как специально выделенная для проверки. Этот статус влияет на пределы воздействия, оформление и последующие операции. Решение принимают заранее, поскольку изменить его после повреждения элемента сложно. В программе отдельно указывают порядок допуска или дальнейших действий по испытанным сваям.
Количество испытаний зависит от применимых требований, проекта и поставленных вопросов. Универсальная выборка для мостов, мачт и подпорных сооружений не обеспечивает одинаковую информативность. При выявлении аномалии может понадобиться расширение контроля соответствующей группы. Мы обосновываем дополнительные элементы через конкретную неопределённость. Заказчик получает понятный перечень проверок с указанием того, какой инженерный результат ожидается от каждой.
На участке с несколькими типами сооружений испытательную выборку не объединяют только ради удобства организации. Свая под мостовой опорой и элемент под соседней мачтой могут иметь разные задачи, даже находясь в похожем грунте. Сначала проверяют конструкцию и нагрузки, затем возможность общего использования данных. Если такое использование обосновано, его отражают в программе. Если нет, для каждой группы определяют собственную проверку, сохраняя понятную связь результатов с проектным решением.
После испытаний проектировщик сопоставляет полученные данные с установленными критериями. Положительный результат по одному направлению не распространяют автоматически на другое. Аналогично одиночная свая не становится без проверки моделью совместной работы всего фундамента. В решении указывают область использования результатов и оставшиеся зависимости. Это позволяет техзаказчику принимать следующий этап по понятному основанию.
Если результат не соответствует ожиданиям, сначала проверяют фактическую схему и качество измерений. Затем рассматривают влияние грунта, конструкцию сваи и расчётные предпосылки. Изменение длины, армирования или системы закрепления выбирают после установления причины. Дополнительный опыт должен проверять предложенное решение либо конкретную гипотезу. Мы не увеличиваем программу механически только потому, что первый график оказался неудобным для графика строительства.
Для генподрядчика итогом является определённый статус элементов и разрешённая последовательность работ. ПТО сохраняет связь протоколов с планом поля и проектным решением. Устройство ростверка не должно скрыть сваи, по которым ещё требуется доступ или дополнительная проверка. График испытаний поэтому увязывают с работами по оголовкам и армированию. Такая координация делает контроль частью производства, а не отдельной задержкой перед приёмкой.
Если планируется несколько направлений воздействия на один элемент, последовательность согласуют отдельно. Предыдущее нагружение может изменить состояние системы и условия следующего опыта. Поэтому одинаковый номер сваи не делает все полученные результаты автоматически сопоставимыми. Исполнитель фиксирует порядок и фактические события, а проектировщик оценивает применимость данных. Иногда для поставленного вопроса полезнее отдельные элементы, чем серия разных воздействий на одну сваю, и этот выбор делают до организации стенда.
При обращении приложите проектные нагрузки по направлениям, типы и длины свай, ИГИ и план их расположения. Добавьте сведения о закреплении головы, стадии строительства и доступном месте под стенд. Если испытания уже выполнялись, нужны полные протоколы и журналы. По этим данным определим, какую информацию необходимо получить и как организовать приложение нагрузки. Отдельно оценим подготовку площадки и зависимости от соседних работ.
Пришлите проектные нагрузки, тип и длину свай, ИГИ и имеющиеся журналы погружения — определим состав испытаний и подготовим программу работ. Для выдёргивающих и горизонтальных проверок обязательно приложите схему сооружения и требуемые направления воздействия. Мы подготовим предложение по выполнению согласованной программы с учётом реакционной системы и измерений. Это позволит назначить полевой выход после готовности условий, необходимых для полезного результата.
Испытание на вдавливание относится к работе при осевом сжатии. Выдёргивание имеет другой механизм передачи воздействия. Его проверку рассматривают по расчётной задаче и программе. Перенос результата без обоснования не даёт самостоятельного подтверждения растягивающей работы.
Название сооружения само по себе не определяет программу. Нужно знать нагрузки, расчётную схему и применимые требования. Проектировщик устанавливает вопросы, которые следует подтвердить. Состав полевых опытов выбирают для этих вопросов и условий объекта.
Высота влияет на сочетание бокового усилия и момента. Она меняет условия работы элемента. Поэтому схему опыта связывают с проектной задачей. Приложить нагрузку на удобной отметке без оценки её смысла недостаточно.
Его пригодность нужно проверить для новой схемы. Важны направление реакции, устойчивость и узлы передачи нагрузки. Достаточная паспортная нагрузка не подтверждает все эти условия. Решение о применении принимают до монтажа испытательной системы.
Такой статус устанавливают проектом и программой заранее. Учитывают пределы воздействия и состояние элемента после опыта. При необходимости выполняют предусмотренную проверку. Допуск оформляют в принятом на объекте порядке.
