Железобетонная свая может воспринимать десятки и даже сотни тонн нагрузки, но универсального значения “сколько выдерживает одна свая” не существует. Несущая способность зависит не только от сечения и длины железобетонного элемента, но и от грунта, глубины погружения, работы боковой поверхности, сопротивления под остриём, схемы ростверка, группы свай и результатов испытаний.
Когда спрашивают, какую нагрузку выдерживает железобетонная свая, часто ожидают простой ответ в тоннах. Например: “свая 350×350 выдерживает 60 тонн” или “свая 400×400 выдерживает 100 тонн”. В реальном проектировании такой подход опасен. Одна и та же свая может показать разную несущую способность на разных площадках: в плотном песке, тугопластичной глине, слабом водонасыщенном грунте, насыпном основании или при высоком уровне грунтовых вод.
Важно различать три разных понятия: прочность самой сваи как железобетонного элемента, несущую способность сваи по грунту и расчётную нагрузку, которую допускается передать на сваю в составе фундамента. На стройке чаще всего критичным оказывается не бетон, а грунт: именно он определяет, сможет ли свая передать нагрузку без недопустимой осадки.
| Понятие | Что означает | Почему важно не путать |
|---|---|---|
| Прочность ствола сваи | Способность железобетонного элемента воспринимать усилия без разрушения бетона и арматуры | Даже прочная свая не поможет, если грунт не способен принять нагрузку |
| Несущая способность по грунту | Сопротивление грунта под нижним концом сваи и по её боковой поверхности | Одна и та же свая в разных грунтах даст разный результат |
| Расчётная нагрузка на сваю | Нагрузка, которую проектировщик допускает передать на сваю с учётом коэффициентов и условий работы | Именно это значение используют в проекте фундамента |
| Подтверждённая нагрузка | Значение, уточнённое по результатам статических или динамических испытаний | Позволяет проверить расчёт на реальном объекте |
Для предварительной оценки можно использовать ориентировочные диапазоны. Они помогают понять порядок цифр, но не заменяют расчёт. Особенно осторожно нужно относиться к объектам на слабых, водонасыщенных, насыпных, просадочных и неоднородных грунтах, а также к мостовым опорам, промышленным зданиям, складам, эстакадам и сооружениям с большими горизонтальными нагрузками.
| Тип сваи | Типовой диапазон длины | Ориентировочная нагрузка на сваю | Комментарий |
|---|---|---|---|
| ЖБ свая 300×300 мм | 6–12 м | 20–50 т | Подходит для сравнительно умеренных нагрузок, но результат сильно зависит от грунта |
| ЖБ свая 350×350 мм | 6–16 м | 35–80 т | Часто применяется в промышленном и гражданском строительстве при нормальной геологии |
| ЖБ свая 400×400 мм | 8–18 м | 60–120 т | Используется при более серьёзных нагрузках, мостовых и промышленных объектах |
| Длинные ЖБ сваи 400×400 мм | 16–18 м и более в составных решениях | Значение определяется расчётом и испытаниями | Ключевое значение имеет достижение плотного слоя и контроль фактического отказа |
| Буронабивные сваи большого диаметра | По проекту | 200–500 т и более | Несущая способность зависит от диаметра, глубины, бетонирования, армирования и грунта |
Несущая способность сваи формируется несколькими факторами одновременно. Ошибка возникает тогда, когда смотрят только на сечение сваи и забывают о грунте, длине, способе погружения, работе боковой поверхности, ростверке и фактическом контроле на объекте.
| Фактор | Как влияет на нагрузку | Что проверить перед расчётом |
|---|---|---|
| Сечение сваи | Чем больше сечение, тем выше жёсткость и площадь передачи усилий | 300×300, 350×350, 400×400 мм или другой тип по проекту |
| Длина сваи | Длинная свая проходит слабые слои и может включить в работу более плотный грунт | Геологический разрез, глубину плотного слоя, проектную отметку погружения |
| Грунт под остриём | Нижний конец сваи воспринимает часть нагрузки через сопротивление основания | Тип грунта, плотность, расчётное сопротивление, наличие слабых прослоек |
| Боковая поверхность | Свая работает не только нижним концом, но и трением по боковой поверхности | Слои грунта по длине сваи, влажность, плотность, консистенцию |
| Бетон и армирование | Определяют прочность и трещиностойкость ствола, устойчивость к изгибу и монтажным нагрузкам | Класс бетона, марку сваи, армирование, паспорта качества ЖБИ |
| Способ погружения | Забивка уплотняет часть грунтов, лидерное бурение может менять условия контакта | Технологию, необходимость лидерного бурения, тип молота, контроль отказа |
| Работа свайной группы | Сваи в кусте или поле работают совместно, а не как изолированные элементы | Шаг свай, ростверк, групповой эффект, горизонтальные нагрузки |
| Испытания | Позволяют проверить расчётную несущую способность на реальной площадке | Программу статических или динамических испытаний |
Железобетонная свая может иметь большой запас прочности по материалу, но фундамент будет работать неправильно, если грунт не способен принять нагрузку. Поэтому несущую способность нельзя определять только по размеру сваи. Свая 400×400 мм в слабом водонасыщенном грунте может быть менее эффективной, чем свая меньшего сечения, которая прошла слабый слой и оперлась на более надёжный грунт.

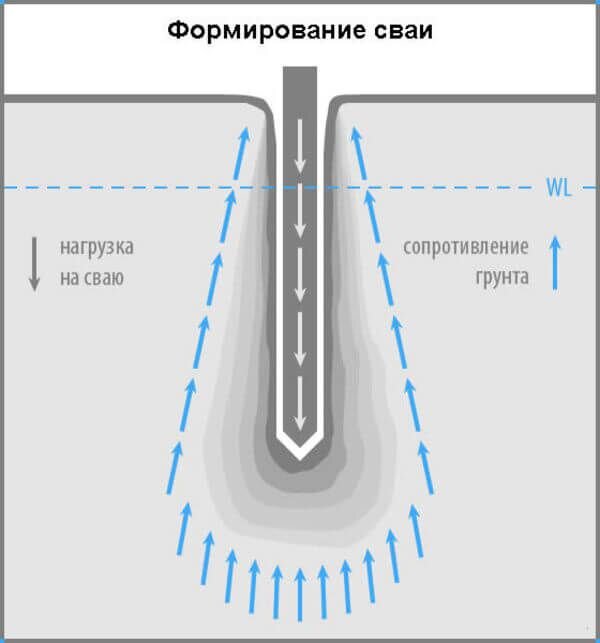

При расчёте учитывают сопротивление грунта под нижним концом сваи и сопротивление по боковой поверхности. В плотных песках, тугопластичных глинах и плотных суглинках свая обычно работает увереннее. В торфах, илах, текучепластичных глинах, насыпных и неоднородных грунтах требуется более осторожный подход: увеличение длины, изменение сечения, испытания, усиление схемы или переход к другому типу свайного решения.
| Грунтовые условия | Как ведёт себя свая | Что важно учесть |
|---|---|---|
| Плотные пески | Хорошо работают по сопротивлению под остриём и боковой поверхности | Контроль отказа, возможность отказа раньше проектной отметки |
| Тугопластичные глины и плотные суглинки | Могут обеспечивать стабильную работу сваи при правильной длине | Консистенцию, влажность, сезонные изменения, глубину несущего слоя |
| Слабые водонасыщенные грунты | Свая должна пройти слабую толщу и передать нагрузку ниже | Длину сваи, осадку, высокий УГВ, технологию погружения |
| Насыпные грунты | Поведение непредсказуемо из-за неоднородности и включений | Изыскания, пробную забивку, риск препятствий и отклонений |
| Грунты с валунами и техногенными включениями | Возможны резкие отказы, отклонения и повреждения свай | Предварительное обследование, лидерное бурение, корректировку технологии |
В проекте рассчитывают не “максимум, который свая когда-нибудь выдержит”, а допустимую расчётную нагрузку с учётом грунта, конструкции и коэффициентов надёжности. Для забивных свай учитывают сопротивление грунта под нижним концом и сумму сопротивлений по боковой поверхности на разных глубинах.
Упрощённая логика расчёта:
Несущая способность сваи = сопротивление под остриём + сопротивление по боковой поверхности с учётом условий работы и коэффициентов.
В инженерной форме расчёт связывает площадь нижнего конца сваи, периметр ствола, сопротивление грунта под остриём, боковое сопротивление каждого слоя и коэффициенты условий работы. Поэтому две сваи одного сечения и длины могут иметь разную расчётную нагрузку, если одна забита в плотный песок, а другая — в слабый водонасыщенный суглинок.
| Что входит в расчёт | Что означает | Откуда берут данные |
|---|---|---|
| Площадь нижнего конца сваи | Площадь, через которую работает острие сваи | Из геометрии сваи |
| Периметр сваи | Боковая поверхность, взаимодействующая с грунтом | Из сечения сваи |
| Расчётное сопротивление под остриём | Сколько может воспринять грунт у нижнего конца сваи | Из инженерно-геологических изысканий и нормативных таблиц |
| Боковое сопротивление по слоям | Как грунт держит сваю по длине ствола | По каждому инженерно-геологическому элементу |
| Коэффициенты условий работы | Учитывают тип сваи, способ погружения, грунтовые условия и надёжность | Из норм проектирования и расчётной схемы |
| Расчётная нагрузка от здания | Какая нагрузка приходит на фундамент от конструкций, оборудования и эксплуатации | Из расчёта здания или сооружения |
Представим две железобетонные сваи 350×350 мм длиной 12 м. Первая погружается в плотный песок с хорошим сопротивлением под остриём и достаточным боковым сопротивлением. Вторая проходит через слабые водонасыщенные слои и не доходит до плотного основания. Формально сваи одинаковые: одно сечение, одна длина, один бетон. Но фактическая работа будет разной.
| Условный вариант | Грунт | Ожидаемая работа сваи | Вывод |
|---|---|---|---|
| Свая 350×350 мм, 12 м | Плотный песок или плотный суглинок в рабочей зоне | Может дать высокую несущую способность при подтверждении расчётом | Сечение и длина работают эффективно |
| Свая 350×350 мм, 12 м | Слабые водонасыщенные грунты по большей части длины | Несущая способность может быть значительно ниже | Может потребоваться большая длина, другое сечение или испытания |
| Свая 400×400 мм, 16 м | Неоднородные грунты с плотными прослойками и препятствиями | Возможны отклонения, преждевременный отказ или необходимость лидерного бурения | Нужно проверять не только расчёт, но и технологию погружения |
Расчёт даёт проектное значение, но на ответственных объектах его часто проверяют испытаниями. Испытания особенно важны при слабых или неоднородных грунтах, больших нагрузках, мостовых опорах, промышленных зданиях, высоком УГВ, плотной застройке и риске изменения технологии после начала работ.
Статические испытания считаются одним из наиболее наглядных способов проверки. Сваю нагружают постепенно, фиксируют осадку и строят зависимость “нагрузка — перемещение”. По результатам видно, как свая работает в реальном грунте, есть ли запас и при какой нагрузке появляются недопустимые деформации.
Такой метод требует времени, оборудования, реакционной системы и подготовленной площадки, но даёт важные данные для проектировщика и технического надзора. Его применяют там, где цена ошибки выше стоимости испытаний.
Динамические испытания позволяют оценить несущую способность по реакции сваи на ударную нагрузку. При использовании оборудования PDA на сваю устанавливают датчики, а полученные данные анализируют по волновой картине. Такой метод удобен для оперативного контроля и больших объектов, где важно быстро понимать фактическую работу свай.
Динамические испытания не отменяют инженерный расчёт, но помогают уточнить фактическую несущую способность, качество погружения и соответствие проектным требованиям.
Пробная забивка помогает проверить, как свая идёт в грунт до начала массовых работ. По результатам можно уточнить отказ, длину, необходимость лидерного бурения, риски повреждений, темп работ и порядок контроля. Для подрядчика это способ снизить неопределённость, а для заказчика — понять, насколько проектная схема совпадает с реальными условиями площадки.
В реальном фундаменте свая редко работает полностью изолированно. Чаще она входит в ленту, куст или свайное поле. Нагрузка от здания или сооружения передаётся через ростверк, и важно, чтобы вся группа свай работала как расчётная система. Поэтому нельзя просто разделить общий вес здания на количество свай и считать задачу решённой.
| Схема | Как распределяется нагрузка | Что важно проверить |
|---|---|---|
| Одиночная свая | Нагрузка концентрируется на одном элементе | Положение, вертикальность, несущую способность, осадку |
| Ленточный ростверк | Нагрузка распределяется вдоль ряда свай | Шаг свай, попадание в ростверк, равномерность осадок |
| Свайный куст | Несколько свай работают под колонной или опорой | Центр куста, нагрузку на крайние сваи, горизонтальные усилия |
| Свайное поле | Группа свай воспринимает нагрузку от плиты, здания или сооружения | Групповой эффект, осадки, жёсткость ростверка, этапность работ |
| Мостовая опора | Сваи воспринимают вертикальные и горизонтальные усилия | Наклонные сваи, ряды, работу ростверка, размыв и русловые условия |
Ошибки чаще всего возникают из-за попытки заменить инженерный расчёт простой таблицей. Таблица может быть полезна для первичного ориентира, но она не знает геологию, ростверк, нагрузки, уровень воды, ограничения техники и фактическое поведение сваи при погружении.
| Ошибка | К чему приводит | Как правильно |
|---|---|---|
| Выбирать сваю только по сечению | Можно получить недопустимую осадку при слабом грунте | Сначала смотреть геологию и расчётную схему |
| Считать, что большая свая всегда лучше | Перерасход бюджета без решения главной проблемы | Подбирать длину, сечение и схему по расчёту |
| Делить массу здания на количество свай без коэффициентов | Расчётная нагрузка получается неверной | Учитывать сочетания нагрузок, коэффициенты и работу ростверка |
| Не проверять грунты | Свая может не достигнуть нужного слоя или дать большую осадку | Использовать инженерно-геологические изыскания |
| Игнорировать горизонтальные нагрузки | Особенно опасно для мостовых опор, эстакад и высоких конструкций | Проверять не только вертикальную нагрузку, но и изгиб, наклон, работу куста |
| Не проводить испытания на ответственных объектах | Фактическая работа свай остаётся неподтверждённой | Назначать пробную забивку, статические или динамические испытания |
| Не учитывать технологию погружения | Свая может отклоняться, повреждаться или не доходить до проектной глубины | Подбирать технику, проверять площадку, предусматривать лидерное бурение при необходимости |
Испытания особенно важны, когда проектная неопределённость может привести к дорогим последствиям. На небольшом объекте иногда достаточно расчёта и стандартного контроля, но на промышленных и инфраструктурных объектах лучше заранее подтвердить фактическую работу свай.
Чтобы подрядчик мог оценить технологию, сроки и стоимость работ, недостаточно написать “нужны сваи под нагрузку 80 тонн”. Нужен комплект исходных данных, который покажет, какие сваи планируются, в каких грунтах они будут работать и какие ограничения есть на площадке.
Мы работаем со свайными фундаментами, где важно не просто назвать ориентировочную нагрузку, а проверить связку “грунт — свая — ростверк — техника — испытания”. Для предварительной оценки можно отправить нам геологию, план свайного поля, нагрузки, сечение и длину свай, регион строительства и ограничения площадки.
На основе исходных данных можно оценить технологию погружения, необходимость пробной забивки, динамических испытаний, лидерного бурения и подобрать технику под реальные условия объекта.
Перед тем как утверждать сечение, длину и количество свай, полезно пройтись по короткому чек-листу. Он помогает быстро понять, достаточно ли данных для расчёта или решение пока держится только на предположениях.
В предварительной оценке для сваи 300×300 мм часто ориентируются на диапазон около 20–50 тонн. Но фактическая расчётная нагрузка зависит от грунта, длины сваи, способа погружения, ростверка и коэффициентов. Для проекта такое значение нужно подтверждать расчётом.
Для сваи 350×350 мм ориентировочный диапазон может составлять примерно 35–80 тонн. На плотных грунтах значение может быть выше, на слабых и водонасыщенных — ниже. Без геологии и расчёта точную нагрузку назвать нельзя.
Для сваи 400×400 мм предварительно часто рассматривают диапазон около 60–120 тонн. Такие сваи применяют на более нагруженных объектах, но итоговая несущая способность определяется не только сечением, а прежде всего грунтовыми условиями, длиной и расчётом.
Важны оба параметра, но в слабых грунтах длина часто критичнее. Если свая не доходит до надёжного слоя, увеличение сечения не всегда решает проблему. Правильнее подбирать сечение и длину вместе, по геологии и расчётной нагрузке.
Большая свая дороже в производстве, доставке, складировании и погружении. Кроме того, если проблема в слабом грунте или неправильной длине, увеличение сечения может не дать ожидаемого эффекта. Запас должен быть инженерным, а не случайным.
Сначала выполняют расчёт по геологии и нагрузкам, затем на ответственных объектах проводят пробную забивку, статические или динамические испытания. По результатам фиксируют фактическую работу сваи и принимают решение о массовом погружении.
При статических испытаниях сваю постепенно нагружают и измеряют осадку. При динамических испытаниях оценивают реакцию сваи на ударную нагрузку, в том числе с применением PDA. Статические испытания более наглядны по кривой “нагрузка — осадка”, динамические удобны для оперативного контроля на больших объектах.
Нет. Нужно учитывать сочетания нагрузок, работу ростверка, расположение колонн и стен, неравномерность усилий, грунтовые условия, коэффициенты надёжности, групповой эффект и допустимые осадки. Простое деление даёт грубую и часто ошибочную оценку.
Возможны разные решения: увеличить длину сваи, изменить сечение, уменьшить шаг, изменить схему ростверка, применить другой тип свай, выполнить лидерное бурение или провести испытания для уточнения фактической несущей способности. Решение должен принимать проектировщик на основе исходных данных.
Нужны инженерно-геологические изыскания, нагрузки от здания или сооружения, схема свайного поля, тип ростверка, сечение и длина свай, отметки, условия площадки, уровень грунтовых вод и требования к испытаниям. Без этих данных можно дать только предварительный диапазон.
