Свая погружается, проектная отметка ещё не достигнута, но специалист PDA сообщает о повышенных напряжениях. На участке уже ждут следующие элементы, кран занят подачей, а график требует продолжать забивку. В такой ситуации мы начинаем с другого вопроса: какой именно показатель вышел за согласованный предел и насколько достоверна запись удара. Один тревожный сигнал нельзя превращать ни в разрешение бить сильнее, ни в автоматическое решение заменить весь фундамент. Нужен короткий управленческий алгоритм, который связывает измерения, состояние сваи, настройку молота и полномочия участников строительства.

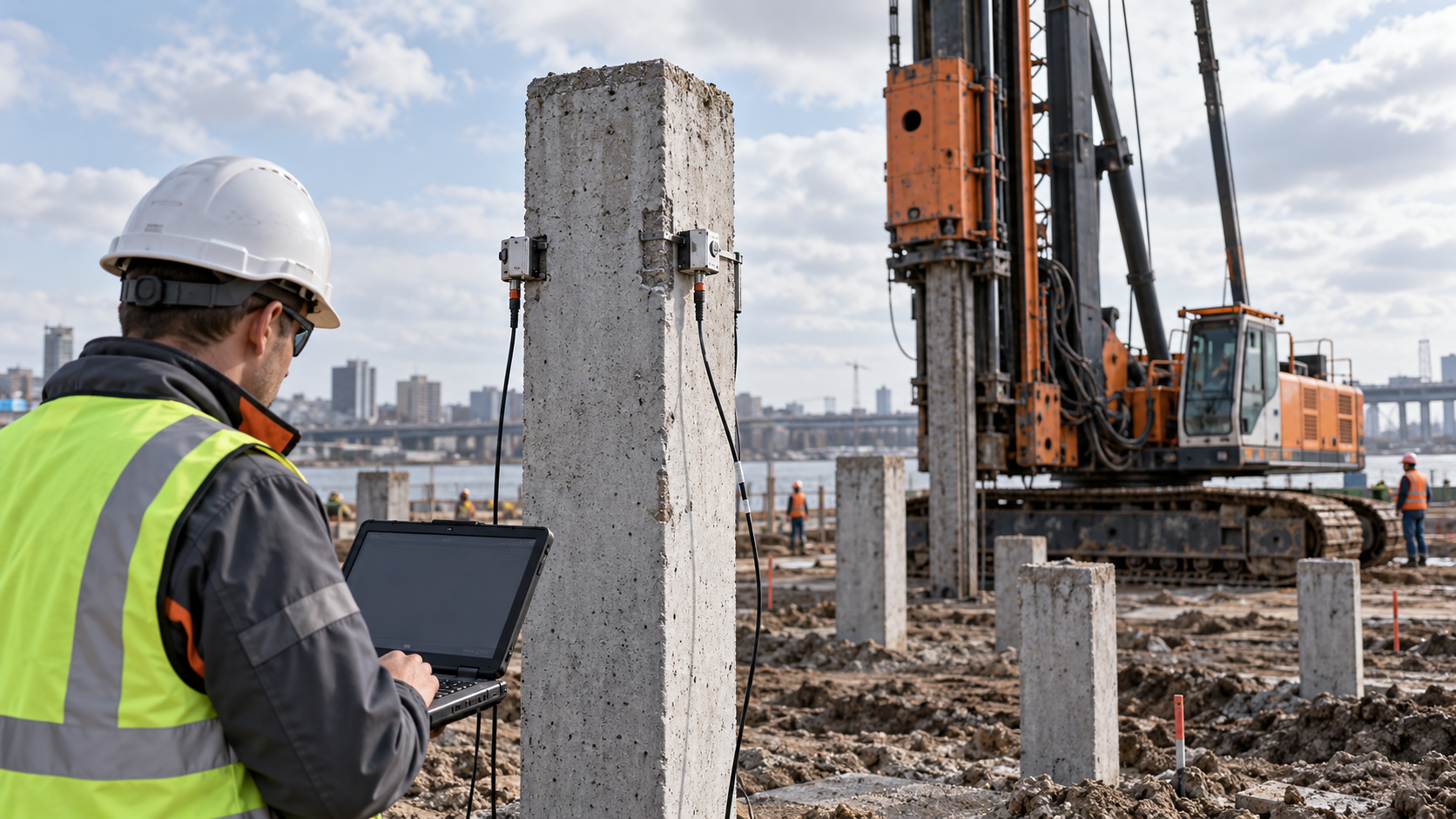

Здесь разбираем сценарий, когда PDA показывает повышенные напряжения в свае: продолжать забивку, менять режим молота или останавливать работы. PDA регистрирует деформации и ускорения при ударе, а обработка сигналов помогает оценивать усилия, переданную энергию и работу системы «молот — свая — грунт». Эти сведения дают основание для инженерного решения, но не заменяют согласованную программу испытаний и проверку конструкции. Для генподрядчика главное — сохранить возможность управляемого продолжения работ без повреждения свай и потери прослеживаемости. Для техзаказчика — получить объяснение, почему выбранный режим допустим именно на этом участке.
Если зарегистрировано превышение согласованного предела или появились признаки повреждения, дальнейшие удары по этой свае приостанавливают. Начальник участка фиксирует её номер, фактическую глубину, время события и последний установленный режим молота. Специалист по испытаниям сохраняет записи, чтобы повторная обработка опиралась на исходные сигналы, а не на фотографию экрана. Мы считаем этот комплект первой точкой управления: без него обсуждение быстро превращается в обмен впечатлениями. Само сообщение об аномалии должно попасть одновременно производителю работ, строительному контролю и ответственному за инженерное решение.
Приостановка одной операции не означает, что площадка обязательно должна полностью остановиться. Генподрядчик проверяет, можно ли перенести бригаду на подготовку, геодезию или согласованный участок с другими условиями. Возможность продолжать погружение соседних свай оценивают с учётом причины события: общий дефект наголовника нельзя считать проблемой только одного элемента. Если аномалия связана с конкретной сваей, границы ограничения могут быть локальными. Если она повторяется на нескольких элементах, проверке подлежит производственная схема соответствующей группы.
В оперативном сообщении полезно разделить факт и предположение. Факт — зарегистрированный показатель, его единицы, номер удара и действовавшее ограничение. Предположение — возможный плотный слой, несовместимость оснастки или ошибка исходных данных. Мы не объявляем сваю разрушенной только потому, что на графике появился непривычный пик. Но и отсутствие заметной трещины у оголовка не даёт основания игнорировать превышение: наиболее нагруженный участок может находиться ниже поверхности.
При разборе PDA важно понимать, идёт ли речь о сжатии, растяжении или неравномерном приложении удара. Для железобетонной сваи значимы её конструкция, армирование, состояние бетона и принятые ограничения при погружении. У стального элемента проверяют другие исходные характеристики и работу сечения. Универсальный порог для всех свай здесь непригоден, даже если оборудование и площадка одинаковые. Мы просим назвать допустимый предел вместе с документом, из которого он принят, и уточнить место оценки напряжения.
Полученное сопротивление грунта не отвечает автоматически на вопрос о сохранности конструкции. Свая может встретить высокое сопротивление, одновременно испытывая опасные ударные воздействия. Возможна и обратная ситуация: напряжения допустимы, но требуемое сопротивление ещё не подтверждено. Поэтому в решении должны быть две отдельные проверки — выполнение геотехнической задачи и допустимость процесса для материала сваи. Объединять их фразой «PDA хороший» для допуска массового погружения недостаточно.
Не следует сравнивать между собой числа из разных строк отчёта без объяснения специалиста. Максимум у датчиков, расчётная оценка в другом сечении и показатель отдельного удара могут иметь разный смысл. Значения зависят от исходных параметров и качества измерений. Мы связываем каждый обсуждаемый результат с конкретной записью и способом его получения. Такой подход делает контроль свай методом PDA инструментом управления, а не набором неопределённых красных отметок.
Первый технический шаг — подтвердить правильность идентификации сваи и её параметров в расчёте. Проверяют длину, сечение, материал, расположение датчиков и характеристики, использованные при обработке. Ошибка в исходных данных способна изменить расчётные усилия и напряжения, даже если сама запись получена исправным прибором. Отдельно уточняют, относится ли анализируемый удар к забивке или к повторному воздействию после перерыва. Эти режимы нельзя смешивать в одном производственном решении без пояснения.
Специалист оценивает крепление датчиков, согласованность каналов и пригодность сигналов для обработки. Ненадёжный контакт, повреждённый кабель или локальная неоднородность около места установки требуют проверки записи. Одновременно сверяют отметку головы, глубину погружения и сведения журнала. Мы не поручаем прорабу самостоятельно исправлять коэффициенты программы, чтобы получить удобное число. Если запись сомнительна, решение принимают после профессиональной проверки и, при необходимости, нового измерения в согласованных условиях.
Для управленческого разбора достаточно компактного пакета, но он должен быть полным по смыслу. Нужны исходные сигналы, перечень принятых параметров, сведения о молоте, последовательность последних ударов и фотографии оснастки. Строительный контроль проверяет, совпадают ли данные с фактической ситуацией на площадке. Проектировщик получает уже восстановленную картину, а не несколько противоречивых сообщений. Это сокращает путь к решению, поскольку повторно запрашивать базовые сведения не приходится.
Перед возобновлением работ проверяют состояние доступной части сваи и оснастки. Осматривают бетон оголовка, положение элемента, наголовник, предусмотренные прокладки и центрирование системы. Несоответствие геометрии или повреждение расходных элементов может менять передачу удара и создавать неблагоприятные условия погружения. Проверку выполняют при безопасно остановленном оборудовании по принятому порядку. Рабочий не должен искать причину аномалии, находясь под нагруженной оснасткой или в зоне возможного перемещения сваи.
Наголовник должен соответствовать применяемому элементу и способу погружения. Случайная замена подходящей детали «похожей по размеру» не подтверждает её пригодность. Для железобетонной сваи важны равномерность передачи воздействия и предусмотренная защита головы. Состояние оснастки фиксируют до исправления, чтобы причина события не исчезла вместе с заменённой прокладкой. Если требуется другой комплект, мы увязываем его с подбором дополнительного оборудования для свайных работ.
Результат осмотра не ограничивается формулировкой «внешних дефектов нет». В записи указывают доступность обследованной части, выявленные признаки и выполненные исправления. При подозрении на повреждение ниже поверхности выбирают дополнительную проверку по согласованной программе. Высокодеформационный контроль может дать информацию о работе сваи, но отсутствие отдельного признака в одном ударе не доказывает отсутствие любых дефектов. Для допуска учитывают совокупность измерений, осмотра и проектных требований.
При осмотре полезно сравнить проблемную сваю с элементом, погружённым без аномалии тем же комплектом. Сопоставляют состояние голов, положение оснастки и последовательность смены режима. Если различие обнаружено, его проверяют как рабочую гипотезу, а не объявляют окончательной причиной. Когда видимых различий нет, это также сохраняют в материалах разбора. Такое сравнение помогает выбрать следующую проверку и избежать замены нескольких деталей одновременно, после которой невозможно понять, какое действие изменило результат.
Снижение энергии удара может уменьшить напряжения, но результат зависит от всей системы погружения. При изменении режима проверяют одновременно переданную энергию, продвижение сваи и измеренные напряжения. Если энергия стала ниже, а продвижение практически прекратилось, задача достижения отметки остаётся нерешённой. Поэтому команда «поставить поменьше» не является готовой технологией. Мы рассматриваем пробное изменение режима только в пределах, согласованных для конкретной сваи и оборудования.
До пробного воздействия определяют цель проверки и условия её прекращения. Это может быть подтверждение работы после замены оснастки либо сравнение двух допустимых настроек молота. Для каждого режима сохраняют отдельные записи, а не усредняют удобные и неудобные результаты. Если превышение сохраняется, эксперимент не продолжают неограниченным числом ударов. Следующий шаг выбирают по установленной причине: состояние элемента, оборудование, сопротивление грунта или необходимость изменения проектного решения.
Замену молота также нельзя сводить к выбору более мощной машины. Другая ударная система меняет характер воздействия и должна соответствовать свае, условиям площадки и технологической задаче. Предварительный анализ погружаемости помогает оценить возможные режимы, а полевые измерения проверяют их фактическую работу. При существенном изменении оборудования прежний критерий окончания забивки нуждается в пересмотре его применимости. Мы заранее оговариваем, какой документ будет основанием для дальнейшей серийной работы.
| Ситуация | Ближайшее действие | Условие продолжения |
|---|---|---|
| Запись вызывает сомнения | Проверить каналы, крепление и исходные параметры | Получены пригодные данные и инженерная оценка |
| Выявлена проблема оснастки | Исправить комплект и выполнить согласованную проверку | Подтверждены допустимые напряжения и работа системы |
| Превышение повторяется при исправной системе | Ограничить погружение и передать данные проектировщику | Принято решение о режиме, технологии или конструкции |
| Есть признаки повреждения сваи | Зафиксировать дефект и определить обследование | Статус сваи установлен по согласованным результатам |
Для пробного изменения выбирают один понятный параметр, если согласованная схема допускает такую проверку. Одновременная замена молота, наголовника и режима затрудняет интерпретацию даже при улучшившемся результате. Перед воздействием назначают ответственного за фиксацию условий и сохранение записей. После него сравнивают не только максимум напряжений, но и способность системы выполнять проектную задачу. Если полученных данных недостаточно, ограничение сохраняют до следующего определённого решения, а не снимают из-за отсутствия нового тревожного сообщения.
Плотный слой, включение или изменение геологического разреза могут затруднить погружение. Их наличие проверяют по ИГИ, журналам соседних свай и фактической глубине события. Одна аномальная свая не доказывает существование непрерывного слоя на всём поле. Повторяемость на близких отметках, напротив, требует анализа соответствующей зоны. Мы связываем геологическую гипотезу с пространственной картиной, чтобы не назначать одинаковое решение участкам с разными условиями.
Лидерное бурение, изменение длины и другой способ погружения имеют разные последствия для работы фундамента. Выбор технологии, облегчающей проходку, одновременно требует проверки взаимодействия сваи с грунтом. Самовольное бурение рядом с остановившейся сваей или укорочение элемента не становятся допустимыми только потому, что график напряжённый. Проектировщик оценивает последствия предложенного варианта, а подрядчик подтверждает возможность его выполнения. После изменения исходной схемы определяют необходимый контроль результата.
В некоторых грунтах сопротивление после перерыва отличается от сопротивления в конце первичного погружения. Поэтому решение о повторном воздействии принимают с учётом цели испытания и требуемого периода отдыха. Перерыв не используют как универсальный способ «исправить» напряжения или автоматически повысить несущую способность. Важно установить, какую неопределённость должен снять новый опыт. Его условия включают в программу, чтобы полученные данные можно было сопоставить с предыдущими.
Специалист PDA отвечает за качество измерений и интерпретацию результатов в пределах своей работы. Подрядчик отвечает за фактическую технологию, исправность оборудования и соблюдение принятого режима. Проектировщик рассматривает допустимость воздействия и изменения, влияющие на конструкцию или геотехническое решение. Техзаказчик и строительный контроль обеспечивают документированное выполнение согласованного порядка. Мы закрепляем эту цепочку заранее, чтобы срочная ситуация не осталась между несколькими ответственными организациями.
Разрешение продолжить должно указывать конкретную сваю или группу, оборудование, режим и контрольные условия. Отдельно записывают критерии повторной остановки и порядок уведомления. Формулировка «работы допускаются» без этих данных плохо помогает начальнику смены принять решение на площадке. Не менее важно уточнить статус уже погружённых элементов, для которых возникло сомнение. Они не должны незаметно перейти в перечень принятых свай вместе с новым разрешённым режимом.
Если инженерное решение требует дополнительного испытания, его цель формулируют до мобилизации оборудования. Проверка сопротивления, оценка поведения при нагрузке и обследование предполагаемого дефекта решают разные задачи. Иногда достаточно повторного PDA при установленных условиях, иногда нужен другой метод контроля или статическое испытание сваи. Выбор основывают на вопросе, который осталось закрыть, а не на том, какой комплект проще привезти завтра. Это делает затраты на проверку понятными техзаказчику.
После устранения причины проверяют, применимо ли полученное решение к другим сваям. Учитывают тип элементов, длину, геологическую зону, модель молота и комплект оснастки. Результат пробной сваи в одном разрезе не распространяют без оценки на весь объект. Для однородной группы устанавливают понятный производственный контроль и порядок регистрации отклонений. При смене условий снова проверяют границы применимости принятого решения.
Начальнику участка нужен краткий документ для смены, а не только многостраничный отчёт. В нём указывают разрешённые настройки, контролируемые показатели, признаки остановки и контакты ответственных. Журналы сохраняют связь каждого элемента с действовавшим критерием. Если режим менялся, границу изменения отмечают по номерам свай и времени. Такая организация помогает управлять массовой забивкой свай без смешения результатов разных технологических условий.
Мы также пересматриваем график после подтверждения нового режима. Производительность может измениться из-за дополнительных измерений, иной энергии удара или работы на другом участке. Обещать прежний темп до проверки неразумно для обеих сторон договора. Генподрядчик получает обновлённую последовательность, а техзаказчик — перечень причин и зависимостей. В результате управленческое решение сохраняет связь с реальными возможностями площадки и требованиями проекта.
Если проблема уже возникла, нам важно получить номер сваи, проектную и фактическую отметки, тип элемента и характеристики молота. К ним прикладывают ИГИ, журнал погружения, отчёт PDA с исходными записями и фотографии головы с оснасткой. Полезно сразу указать, где повторяется событие и какие действия уже выполнены. По такому пакету можно предметно определить объём проверки и технологические варианты. Одна фотография экрана без контекста не позволяет подготовить обоснованную схему продолжения.
Пришлите проектные нагрузки, тип и длину свай, ИГИ и имеющиеся журналы погружения — определим состав испытаний и подготовим программу работ. Если требуется проверка действующего режима забивки, приложите настройки молота и записи аномальных ударов. Мы увяжем предложение с задачей объекта: проверкой системы погружения, дополнительным контролем или испытаниями после изменения решения. Состав работ и возможность выхода согласуем по фактическим исходным данным и готовности площадки.
При превышении согласованного предела или признаках повреждения удары по этой свае приостанавливают. Затем проверяют измерения, состояние элемента и оснастки. Продолжение допускают после инженерной оценки в установленном для объекта порядке. Разрешение должно задавать режим, область его применения и условия повторной остановки.
Уменьшение энергии может изменить напряжения, но не гарантирует решение задачи. После настройки оценивают переданную энергию, продвижение и новые измерения. Пробное воздействие выполняют в согласованных пределах. Если аномалия сохраняется, требуется дальнейший разбор причины, а не неограниченное повторение ударов.
Единого рабочего порога для любых конструкций нет. Ограничения зависят от материала, сечения, армирования и условий погружения. Их принимают по проекту и программе работ для соответствующего элемента. При обсуждении результата нужно указывать источник предела и способ оценки показателя.
Сам по себе высокий показатель не устанавливает окончательный статус конструкции. Он требует проверки записи и оценки состояния сваи. Видимый оголовок не отражает состояние всей подземной части. Объём дополнительного контроля выбирают по характеру события и оставшейся неопределённости.
Сначала подтверждают применимость решения к соответствующей группе свай. Сравнивают грунты, элементы, молот и оснастку с проверенными условиями. Затем оформляют производственный порядок контроля и остановки. Для зон с другими исходными условиями применимость решения оценивают отдельно.
