Фраза «свая не идёт» описывает внешний признак, но не объясняет причину. Элемент может встретить плотный грунтовый слой, валун, остаток старого фундамента или техногенное включение. Похожая картина возникает при недостаточной передаче энергии удара, повреждении оголовка, перекосе сваи, неисправности молота или неправильно выбранном режиме погружения. Поэтому продолжать забивку любой ценой — не решение, а способ потерять сваю, усложнить приёмку и скрыть данные, необходимые проектировщику.
На сложном объекте сначала останавливают несогласованное воздействие на конкретную сваю, фиксируют фактические параметры и проверяют оборудование. Затем результат сопоставляют с инженерно-геологическим разрезом, журналами соседних элементов и проектными критериями. Только после этого рассматривают контрольную добивку, испытания, лидерное бурение, изменение длины свай или другое техническое решение. Такая последовательность позволяет сохранить и качество фундамента, и управляемость графика.
Для генподрядчика основная задача состоит не в том, чтобы немедленно заставить сваю продолжить погружение, а в том, чтобы быстро организовать технически корректный разбор ситуации. Технический заказчик и строительный контроль должны получить достоверные данные, проектировщик — однозначный запрос, а сваебойная установка — резервный фронт, если продолжение работ на другой захватке не нарушает ППР. Тогда одна проблемная точка не превращается в неконтролируемую остановку всего объекта.
Обычно так описывают ситуацию, когда за установленное число ударов остаточное погружение резко уменьшается или практически перестаёт фиксироваться, хотя проектная отметка ещё не достигнута. Но малое перемещение не всегда означает, что свая надёжно опёрлась на расчётный несущий слой. Она могла встретить локальное препятствие, получить отклонение, частично разрушиться в голове или перестать воспринимать полную энергию молота.
Первое, что нужно уточнить, — какая именно величина измерена. Отказ может фиксироваться как остаточное погружение от одного удара либо определяться по серии ударов с последующим пересчётом. Его нельзя путать с количеством ударов на определённый отрезок заглубления. Проектное и фактическое значения должны сравниваться в одинаковых единицах и при сопоставимом режиме работы оборудования.
Чем меньше остаточное погружение от удара при прочих равных условиях, тем выше сопротивление погружению. Однако это только технологический показатель, который рассматривают вместе с глубиной, энергией удара, состоянием сваи и грунтовыми условиями. Подробно эта взаимосвязь разобрана в материале об отказе сваи.
Если свая остановилась выше проектной отметки, основной вопрос звучит не «как пробить слой», а «что именно стало причиной остановки и можно ли безопасно менять технологию». На него нельзя ответить по одному видео или по впечатлению оператора. Нужна совокупность производственных, геодезических и геологических данных.
После резкого снижения погружения не следует автоматически увеличивать энергию удара или продолжать длинную серию ударов. Если причина связана с препятствием, перекосом или повреждением элемента, дополнительное воздействие способно разрушить бетон головы, тело сваи или стык составного элемента. Одновременно теряется исходное состояние, по которому специалисты могли бы восстановить момент возникновения проблемы.
Остановка относится прежде всего к спорной свае и затронутой зоне. Это не всегда означает прекращение всех свайных работ. Если ППР предусматривает независимую захватку, где грунтовые условия и технология не связаны с обнаруженной проблемой, установка может перейти туда после согласования с ответственным руководителем. Самовольный переход на ближайшие удобные точки тоже нежелателен, поскольку он может нарушить утверждённую последовательность погружения.
Площадку вокруг проблемной сваи необходимо сохранить доступной. Не нужно сразу срезать оголовок, засыпать зону, размещать сверху материалы или закрывать её подготовкой ростверка. Для анализа могут потребоваться повторные измерения, контрольная добивка, испытание, обследование препятствия или установка дополнительного оборудования.
Одновременно нужно исключить нахождение людей в опасной зоне и привести установку в безопасное состояние. Производственная пауза должна быть управляемой: экипаж прекращает удары, ответственный руководитель получает информацию, а ПТО начинает собирать исходные данные. Чем быстрее это сделано, тем меньше неопределённость и вероятность спорных действий.
Техническое решение невозможно подготовить по сообщению «свая встала на семи метрах». Нужны номер элемента, его марка и сечение, проектная длина, проектная и фактическая отметки, глубина погружения, данные последнего залога и режим работы молота. Также указывают время остановки, номер захватки и положение сваи на плане.
Отдельно фиксируют количество ударов, остаточное погружение, высоту падения ударной части или рабочие параметры гидромолота, если они контролируются. Полезно сохранить записи по нескольким предыдущим участкам погружения. График, показывающий постепенное увеличение сопротивления, даёт другую картину, чем резкая остановка на одном уровне.
В фото- и видеофиксацию должны попасть общий вид сваи, наголовник, состояние головы, положение мачты и рабочая зона. Видео последнего залога полезно только вместе с численными данными. Само изображение не позволяет подтвердить величину отказа, но помогает увидеть перекос, необычную работу молота, разрушение прокладки или другие производственные признаки.
Все сведения заносятся в журнал забивки свай. При серьёзном расхождении дополнительно оформляют акт, служебную запись или уведомление по принятой на объекте форме. Документ должен показывать, на каком состоянии остановлена работа и кому передана информация.
Перед геотехническими выводами нужно убедиться, что свая получает предусмотренную энергию. Проверяется режим работы молота, отсутствие перебоев, соответствие оборудования параметрам проекта и ППР. Недостаточная энергия может создать видимость отказа: удары происходят, но их энергии недостаточно для продолжения погружения в текущих условиях.
Наголовник должен соответствовать сечению сваи, правильно центрировать удар и находиться в исправном состоянии. Изношенные прокладки, перекос, зазор или повреждение наголовника меняют передачу энергии. Часть удара расходуется на деформацию оснастки и разрушение бетона, а фактическое погружение уменьшается. Такой результат нельзя интерпретировать только как высокое сопротивление грунта.
Голову сваи осматривают на предмет сколов, трещин, смятия бетона и обнажения арматуры. Для составных элементов проверяют состояние стыка. Если есть признаки разрушения, продолжать забивку до оценки состояния нельзя. Повреждённая свая может сохранять внешнее положение, но уже не соответствовать принятой конструктивной схеме.
Проверяется и соосность системы «молот — наголовник — свая». Удар с перекосом увеличивает риск повреждений и искажает картину сопротивления. Общие контрольные операции при погружении собраны в материале о контроле качества забивки свай.
Свая может перестать нормально погружаться из-за отклонения от проектной оси. При наклоне меняется характер взаимодействия с грунтом, возрастает боковое сопротивление, а удар передаётся неравномерно. Поэтому проверяется положение элемента в двух взаимно перпендикулярных направлениях либо проектный наклон, если свая должна быть косой.
Геодезист подтверждает фактические координаты и отметку головы. Нужно исключить ошибку исходной разбивки, повреждение точек или смешение систем координат. Если несколько элементов одной зоны получили похожее отклонение, проблема может быть связана не с отдельной сваей, а с разбивкой, площадкой или направлением работы установки.
Фактическое отклонение сопоставляется с требованиями проекта и допустимыми значениями. Нельзя автоматически объявлять сваю непригодной только по визуальному наклону, но нельзя и продолжать работу, не измерив положение. Материал о допустимых отклонениях свай помогает понять, какие параметры требуют контроля при приёмке.
Дополнительно проверяют ранее погружённые соседние элементы. При плотном поле последующая забивка может влиять на грунт и положение готовых свай. Если отмечен подъём голов или смещение контрольных точек, проблему нужно анализировать как групповую, а не как единичное недопогружение.
Инженерно-геологический разрез показывает ожидаемую последовательность слоёв, но между отдельными скважинами возможны локальные изменения. Плотный грунт может залегать выше прогнозной отметки, а несущий горизонт — иметь неровную кровлю. Также встречаются валуны, крупнообломочные включения, техногенные насыпи и остатки старых конструкций.
ПТО должно наложить фактическую глубину остановки на геологический разрез. Проверяется, какой слой ожидался на этой отметке, где находятся ближайшие скважины и как проходили соседние сваи. Если несколько элементов в одной зоне останавливаются на сходной глубине, вероятно системное отличие грунтовой модели. Если соседние сваи свободно проходят тот же уровень, повышается вероятность локального препятствия, но окончательный вывод всё равно требует проверки.
Особое внимание уделяют застроенным и реконструируемым территориям. Под землёй могут находиться фрагменты старых фундаментов, железобетонные конструкции, трубы и незафиксированные в исполнительных схемах элементы. В статье о препятствиях при забивке свай собраны основные типы помех, которые встречаются в грунте.
Корректные инженерно-геологические изыскания нужны не только на стадии проектирования. При проблеме они помогают понять, является ли полученный отказ ожидаемым для конкретного слоя или противоречит исходной модели. Если данных недостаточно, могут потребоваться дополнительные исследования в проблемной зоне.
Локальная проблема обычно проявляется на одной свае или небольшой группе точек. Соседние элементы проходят ту же отметку без резкого роста сопротивления, а остановка происходит внезапно. Такая картина может указывать на валун, строительный мусор, старую конструкцию или другое отдельное включение. Но подтверждение требует анализа, поскольку похожий эффект способен дать перекос или повреждение сваи.
Системная проблема повторяется на нескольких сваях в сходных грунтовых условиях. Фактический отказ достигается выше проектной отметки, либо целая зона не проходит определённый горизонт. В этом случае нельзя решать каждую сваю как отдельный случай. Нужно остановить распространение принятой технологии на аналогичные точки и направить проектировщику сводные данные.
Третья ситуация — проблема зависит от последовательности погружения. Первые сваи проходят участок нормально, а последующие начинают останавливаться выше или требуют заметно больше ударов. Причиной может быть изменение состояния грунта при заполнении плотного свайного поля. Тогда анализируют очередность, расстояния между элементами и параметры ранее забитых свай.
Классификация важна для графика. При локальном препятствии иногда можно временно обойти одну точку и продолжить независимый фронт. При системном расхождении продолжение массовой забивки способно увеличить количество спорных свай, будущие затраты и объём проектной корректировки.
Сваебойный подрядчик безопасно останавливает воздействие, фиксирует фактические параметры и проверяет оборудование. Производитель работ организует первичный осмотр и контролирует соблюдение ППР. ПТО собирает журнал, проектные данные, геологию, фотографии, сведения по соседним сваям и формирует технический запрос.
Генподрядчик координирует участников, обеспечивает доступ к проблемной точке и принимает организационное решение по остальному фронту. Его задача — не подменять проектировщика, а быстро собрать необходимые данные и не допустить самовольного изменения технологии. Также генподрядчик фиксирует влияние ситуации на график и смежные работы.
Строительный контроль технического заказчика проверяет, как зафиксировано отклонение, соблюдена ли проектная технология и какие данные представлены для решения. Технический заказчик организует взаимодействие с проектной организацией в рамках принятой схемы управления объектом. При необходимости привлекаются авторский надзор, геотехник или инженер-геолог.
Проектная организация оценивает влияние недопогружения на несущую способность и конструктивную схему. Только после анализа может быть назначена добивка, испытание, лидерное бурение, изменение длины, перенос точки, устройство дополнительной сваи или другое решение. Конкретный состав согласующих лиц определяется договорами и документацией объекта.
Сопротивление грунта при динамическом погружении может изменяться во времени. Поэтому на отдельных объектах предусматривается период отдыха, после которого выполняют контрольную добивку. Она позволяет проверить, сохранился ли первоначальный отказ или поведение сваи изменилось после стабилизации грунтовых условий.
Продолжительность отдыха нельзя назначать произвольно по принципу «оставим до утра». Она определяется грунтами, проектом, программой испытаний и принятой методикой. Для разных типов грунта процессы восстановления сопротивления протекают неодинаково. Результат, полученный после слишком короткой паузы, может быть непоказательным.
Перед контрольной добивкой повторно проверяют отметку головы, состояние сваи, молот и оснастку. Воздействие выполняют в заданном режиме с фиксацией числа ударов и остаточного погружения. Полученные данные сопоставляют с первоначальным залогом и соседними сваями.
Контрольная добивка не должна превращаться в неограниченное продолжение ударов. Для неё заранее задают порядок и критерий остановки. Если результат не подтверждает проектные условия, требуются дополнительные испытания или проектное решение.
Испытания назначают, когда производственных данных недостаточно для подтверждения фактической работы сваи. Особенно это важно при повторяющейся проблеме, большом расхождении глубины, ответственных сооружениях и необходимости подтвердить несущую способность уже погружённого элемента. Метод и количество контрольных свай устанавливаются проектом или программой испытаний.
Динамические испытания используют для проверки возможности погружения на заданную глубину, оценки несущей способности по значению отказа и сопоставления сопротивления грунтов в разных точках. Они позволяют связать параметры молота, движение сваи и реакцию основания. Практический разбор приведён в статье о пробных сваях и динамических испытаниях.
Статическое испытание показывает зависимость перемещения сваи от приложенной нагрузки по принятой программе. Оно требует более сложной подготовки и времени, но даёт прямые данные о поведении элемента под нагрузкой. Выбор между методами зависит не от желания получить ответ быстрее, а от инженерной задачи и требуемой доказательности.
Иногда проблему рациональнее выявить до массового погружения. Пробная забивка свай помогает проверить проектную длину, фактический отказ, работу оборудования и сложные участки до выхода техники на весь объём. На аварийном объекте аналогичная логика применяется уже для локализации причины и выбора дальнейшей технологии.
Лидерное бурение может быть оправдано, если свая не проходит плотный грунтовый слой, существует риск повреждения железобетонного элемента или требуется сделать траекторию погружения более управляемой. Направляющая скважина уменьшает сопротивление на подготовленном участке и помогает пройти сложный горизонт. Но это не универсальный способ устранения любого отказа.
Перед назначением бурения нужно понять, что стало препятствием. Если под сваей находится неизвестная железобетонная конструкция или действующая коммуникация, бурение без обследования увеличивает риск аварии. Если проблема вызвана недостаточной энергией молота или повреждением наголовника, бурение не устраняет первичную причину.
Диаметр, глубина и последовательность устройства лидерных скважин должны быть определены техническим решением. Чрезмерная глубина или диаметр могут изменить боковое сопротивление сваи и её расчётную работу. Поэтому лидерное бурение скважин под сваи выполняется как часть согласованной технологии, а не как самостоятельная попытка «пробить всё, что мешает».
Также нужно увязать буровую и сваебойную технику. Скважина должна быть выполнена по правильной точке, с контролем геометрии и своевременной передачей под погружение. Если бурение ведётся отдельно от графика забивки, объект получает дополнительный простой вместо ускорения.
Если серия свай достигает требуемого сопротивления выше проектной отметки, проектировщик оценивает возможность принять фактическую длину. Для этого недостаточно только малого отказа: учитывается работа по боковой поверхности, положение нижнего конца, геология и конструкция ростверка. Решение должно относиться к конкретной зоне, а не автоматически распространяться на весь объект.
Если на проектной глубине сопротивление недостаточно или несущий слой расположен ниже, может потребоваться более длинный элемент. Рассматриваются цельные либо составные сваи, если их применение допустимо проектом и технологией. Изменение длины влияет на изготовление, поставку, стыки, крановую подачу, молот и календарь работ.
Логику подбора длины раскрывает материал о выборе длины железобетонной сваи. На проблемном объекте этот выбор выполняют не заново «на глаз», а на основании фактических данных, дополнительных расчётов и испытаний.
В отдельных случаях проектировщик может рассмотреть другую марку сваи, изменение количества элементов или корректировку ростверка. Это конструктивные решения, которые нельзя принимать подрядчику или ПТО самостоятельно. Работы в затронутой зоне продолжаются после выпуска согласованной документации.
Нельзя увеличивать энергию удара только ради достижения проектной отметки. Молот и режим работы подбираются с учётом сваи, грунтов и допустимых напряжений в железобетоне. Чрезмерное воздействие может разрушить элемент, хотя визуально он останется в грунте.
Нельзя считать ранний отказ достаточным подтверждением несущей способности без анализа причины. Локальное препятствие может создать очень малое погружение, но не обеспечить проектную работу нижнего конца и боковой поверхности. Такую сваю нельзя автоматически принимать как опёртую на несущий слой.
Нельзя самовольно смещать точку забивки, менять длину, наращивать сваю или добавлять новый элемент. Такие действия влияют на работу ростверка и распределение нагрузок. Даже небольшое смещение должно оцениваться по проектной схеме и геометрии всего свайного куста.
Нельзя выполнять лидерное бурение без проверки коммуникаций и технического решения. Также нельзя восстанавливать параметры отказа задним числом. Если достоверного измерения нет, это фиксируют и назначают дополнительный контроль.
Нельзя закрывать сваю конструкциями до завершения разбора. Обрезка оголовка, устройство подготовки или ростверка способны лишить специалистов возможности провести контрольную добивку либо испытание. Спорная точка должна оставаться доступной до документального решения.
Главная управленческая ошибка — продолжить забивку аналогичных свай, пока одна проблемная точка находится на согласовании. Если причина системная, через несколько смен объект получает десятки спорных элементов вместо одного. Поэтому сначала определяют границы зоны, в которой условия могут повторяться.
ППР должен предусматривать резервные захватки. Если проблема локальная и не влияет на другую часть поля, техника может перейти на подготовленный независимый фронт. Такое переключение согласуется с геодезией, логистикой свай и ответственным руководителем. Хаотичное движение по ближайшим точкам способно нарушить технологическую последовательность и затруднить контроль.
Генподрядчик должен сразу обновить план-факт: сколько свай затронуто, какие работы остановлены, когда ожидается решение и какие смежные этапы зависят от этой зоны. Технический заказчик контролирует срок подготовки исходных данных и ответа проектировщика. Чем точнее сформирован запрос, тем меньше переписки и повторных выездов.
В бюджете учитываются не только часы простоя установки. Возможны расходы на испытания, дополнительную геологию, лидерное бурение, другую длину свай, новую поставку, замену оснастки и повторную мобилизацию. Быстрая инженерная диагностика обычно дешевле продолжения массовых работ по неподтверждённой технологии.
Чтобы получить предметный ответ, нужно передать не только фотографию проблемной сваи. В первую очередь требуется план свайного поля с номером точки и актуальная спецификация. Также нужны проектная длина, сечение, отметки головы и нижнего конца, конструкция ростверка и критерии окончания погружения.
Обязательно прикладывается инженерно-геологический отчёт или хотя бы разрез по ближайшим скважинам. Полезны данные статического зондирования, если оно проводилось. Нужно показать расстояние до инженерных выработок и предполагаемый слой на фактической отметке остановки.
Из производственных документов нужны журнал забивки, тип молота, его рабочие параметры, характеристики наголовника и записи по соседним сваям. Прикладываются фотографии головы, общий вид установки, видео последнего залога и геодезические данные по положению элемента.
Для первичного разбора достаточно следующего комплекта:
При подключении к проблемному объекту такой комплект позволяет быстрее определить, нужна ли повторная добивка, испытание, дополнительное обследование или подготовка лидерной скважины. Без исходных данных любой совет останется предположением, а на ответственных свайных фундаментах решения по предположениям недопустимы.

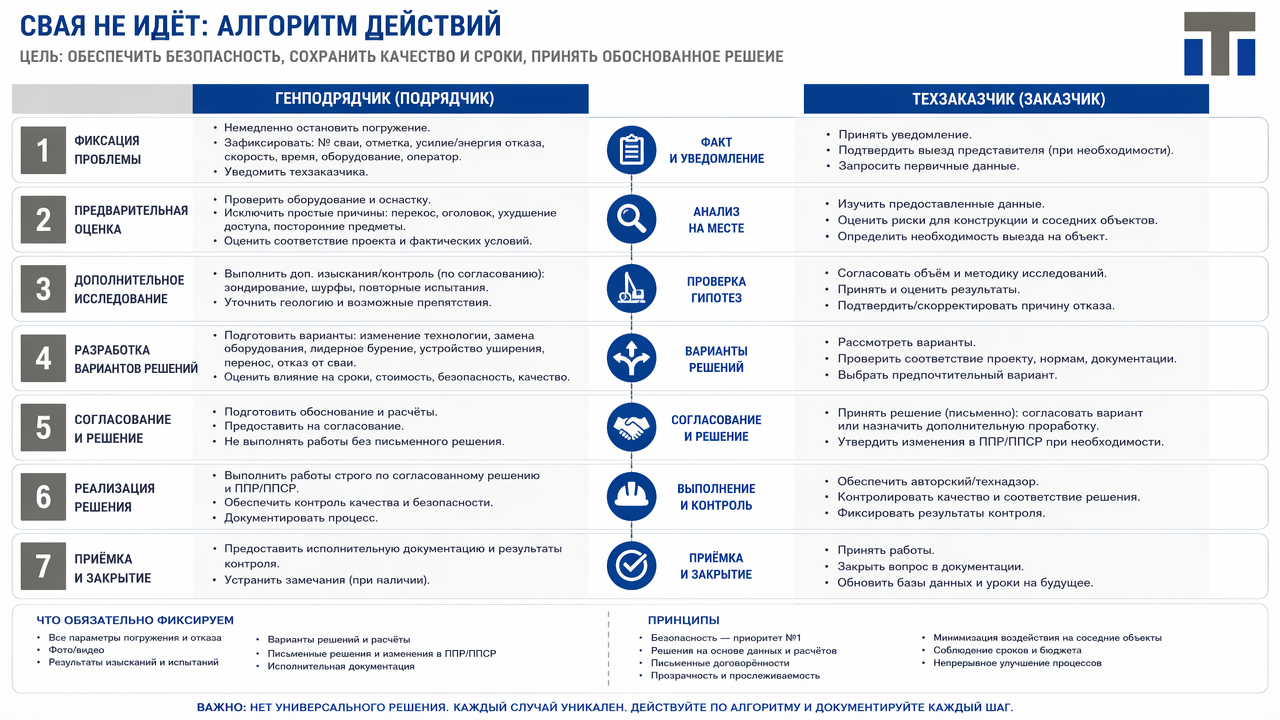

| Этап | Действие генподрядчика и техзаказчика | Результат |
|---|---|---|
| 1. Безопасная остановка | Прекратить несогласованную забивку конкретной сваи, сохранить доступ к точке | Не допущено повреждение элемента и потеря исходных данных |
| 2. Фиксация | Собрать глубину, отметки, отказ, залог, параметры молота, фото и видео | Подготовлен достоверный пакет для анализа |
| 3. Проверка техники | Осмотреть молот, наголовник, прокладки, голову сваи и стык | Исключены потери энергии и повреждение оборудования |
| 4. Геодезия | Проверить положение, наклон, отметки и соседние элементы | Выявлено возможное отклонение или системное смещение |
| 5. Геологическое сопоставление | Наложить глубину остановки на разрез и сравнить с соседними сваями | Определён локальный или системный характер проблемы |
| 6. Технический запрос | Передать проектировщику и строительному контролю полный комплект данных | Запущен официальный порядок принятия решения |
| 7. Дополнительный контроль | При необходимости выполнить отдых, контрольную добивку или испытания | Получены данные о фактической работе сваи |
| 8. Выбор технологии | Согласовать добивку, бурение, изменение длины или другое решение | Работы продолжаются по документально подтверждённой схеме |
| 9. Управление графиком | Перевести технику на независимую захватку либо ограничить проблемную зону | Снижены простои и риск появления новых спорных свай |
Если свая не идёт, скорость реакции важна, но она не должна подменять инженерную проверку. Правильный алгоритм начинается с остановки и фиксации, а заканчивается оформленным техническим решением. Продолжение ударов без понимания причины создаёт иллюзию работы, но увеличивает вероятность повреждений, переделок и споров при приёмке. Для генподрядчика и технического заказчика наиболее выгодный сценарий — быстро локализовать проблему, сохранить остальной производственный фронт и получить данные, на основании которых проектировщик сможет принять однозначное решение.
Нужно прекратить несогласованное воздействие на конкретную сваю и зафиксировать её состояние. Записывают глубину, отметку, отказ, параметры залога и режим молота. Затем проверяют оборудование, наголовник, положение и состояние элемента. После этого данные передают строительному контролю и проектировщику.
Самовольно увеличивать энергию удара нельзя. Сначала нужно проверить, соответствует ли молот свае и проектной технологии, нет ли повреждений и правильно ли передаётся энергия. Более сильные удары могут разрушить голову, тело или стык сваи. Новый режим назначается только после технической оценки.
Не обязательно. Малое погружение может быть связано с плотным слоем, но такую же картину дают валун, старая конструкция, перекос, повреждённый наголовник или недостаточная передача энергии. Отказ оценивают вместе с глубиной, геологией и данными соседних свай. При необходимости выполняют контрольную добивку или испытание.
Его рассматривают при плотных грунтовых слоях, риске повреждения сваи и необходимости сделать погружение более управляемым. Перед бурением нужно исключить коммуникации и неизвестные конструкции. Диаметр и глубина скважины задаются техническим решением. Бурение не должно произвольно менять расчётную работу сваи.
Подрядчик и ПТО собирают фактические данные, а строительный контроль проверяет их полноту. Влияние недопогружения на фундамент оценивает проектная организация с участием других ответственных лиц объекта. Генподрядчик и технический заказчик организуют согласование. Итоговое решение оформляется документально.
Не всегда. Если проблема признана локальной и ППР предусматривает независимую захватку, установка может перейти на другой подготовленный фронт. При повторении остановки на нескольких сваях аналогичной зоны массовую забивку лучше приостановить. Продолжение работ не должно увеличивать количество спорных элементов.
Испытания требуются, если производственных данных недостаточно для подтверждения несущей способности или проблема повторяется. Могут применяться динамические и статические методы в соответствии с проектом и программой испытаний. Метод выбирают по инженерной задаче, а не только по скорости выполнения. Результаты используют для принятия проектного решения.
Только после проектного решения. Более длинная или составная свая влияет на расчёт, стык, технологию, крановую подачу и работу ростверка. Перед заменой оцениваются фактические грунтовые условия и результаты контроля. Самовольное наращивание или изменение марки элемента недопустимо.
