Расхождение между фактическим и проектным отказом — не редкая формальность в журнале, а сигнал о том, что поведение сваи или грунта отличается от принятой расчётной модели. Свая может остановиться выше проектной отметки, продолжать погружаться при достижении предусмотренной глубины или показывать нестабильные значения при последовательных залогах. В такой ситуации нельзя автоматически объявлять сваю годной, добивать её «до упора» или переходить к следующему ряду без фиксации результата.
На проблемном объекте сначала сохраняют фактические данные, проверяют условия измерения и только после этого определяют дальнейший порядок. К решению могут привлекаться производитель работ, ПТО, геодезия, строительный контроль, инженер-геолог, проектная организация и технический заказчик. В зависимости от причины могут потребоваться контрольная добивка, отдых сваи, динамические или статические испытания, дополнительное изучение грунтов либо корректировка проектного решения.
Главная задача — отделить реальное изменение сопротивления основания от ошибки измерения, неисправности оборудования, повреждения сваи или локального препятствия. Пока причина не установлена, расхождение нельзя трактовать как подтверждённую несущую способность. При этом останавливать весь объект не всегда обязательно: если ППР допускает переход на независимую захватку, техника может продолжить работу на подготовленном фронте, не затрагивая спорную зону.
Отказом называют величину остаточного погружения сваи от отдельного удара или от установленной серии ударов с последующим пересчётом. На практике измерение выполняют по залогу, потому что перемещение от одного удара может быть слишком малым для достоверной фиксации. Полученное значение рассматривают вместе с типом молота, энергией удара, характеристиками сваи, глубиной погружения и условиями грунта.
Перед сравнением нужно убедиться, что проектное и фактическое значения выражены одинаково. В одном документе может быть указана осадка от одного удара, в другом — перемещение от серии ударов, а в журнале — среднее значение после пересчёта. Также нельзя путать отказ с количеством ударов на определённый отрезок погружения. Если единицы или метод обработки различаются, визуально получается расхождение, которого в действительности нет.
Важно правильно читать направление отклонения. Чем меньше остаточное погружение от удара при сопоставимых условиях, тем выше сопротивление грунта погружению. Чем больше фактическое перемещение, тем легче свая продолжает идти. Поэтому формулировки «отказ больше» и «отказ меньше» без единиц могут привести к противоположным выводам. В производственной переписке лучше указывать конкретную величину, единицу измерения, залог и режим работы молота.
Проектный отказ является технологическим контрольным параметром, но не должен рассматриваться отдельно от других данных. Сам по себе один замер не подтверждает автоматически расчётную несущую способность. Его сопоставляют с глубиной, геологическим разрезом, результатами пробного погружения и испытаний. Подробнее значение параметра раскрыто в материале об отказе сваи.
Первое действие — прекратить несогласованное воздействие на спорную сваю. Это не всегда означает немедленную остановку всей сваебойной установки на неопределённый срок. Нельзя продолжать забивку именно по проблемному элементу, если дальнейшие удары могут повредить сваю, оборудование или изменить данные, необходимые для анализа. При наличии утверждённого резервного фронта установка может перейти на независимую захватку.
Второе действие — зафиксировать фактическое состояние. Записывают номер сваи, проектную и фактическую отметки, достигнутую глубину, величину отказа, параметры залога, тип молота, режим его работы, состояние наголовника и головы сваи. Дополнительно выполняют фотографии, отмечают время, погодные условия и данные по соседним элементам. Чем полнее исходная информация, тем быстрее проектировщик или инженер сможет оценить ситуацию.
Третье действие — уведомить участников, определённых ППР, договором и системой строительного контроля. Обычно информация передаётся производителю работ, ПТО, геодезисту, представителю генподрядчика и строительного контроля. Если расхождение может затронуть несущую способность или конструктивную схему, требуется участие проектной организации. При подозрении на изменение грунтовых условий подключается специалист по геотехнике или инженерной геологии.
Четвёртое действие — сохранить доступ к свае. Не следует сразу засыпать участок, срезать оголовок или закрывать элемент конструкциями ростверка. Спорная свая может потребоваться для контрольной добивки, инструментальных измерений или испытания. Площадку вокруг неё оставляют пригодной для безопасного подхода техники и специалистов.
До вывода о несоответствии грунта проверяют, корректно ли измерен отказ. Замер должен выполняться в установленном режиме погружения, когда молот работает стабильно, а удар передаётся через исправный наголовник. Если изменяется высота падения ударной части, давление гидросистемы, частота ударов или положение сваи, сравнение с проектным значением теряет достоверность.
Проверяется состояние наголовника, амортизирующих прокладок и головы железобетонной сваи. Разрушенная прокладка, перекос наголовника, смятие бетона или расцентровка удара изменяют передачу энергии. В журнале при этом может фиксироваться малое погружение, которое ошибочно воспринимается как достижение требуемого сопротивления грунта. В действительности часть энергии расходуется на деформацию и повреждение элементов.
Также проверяется вертикальность или проектный наклон. Если свая получила значительное отклонение, боковое трение и контакт с грунтом изменяются, а молот может работать с перекосом. Такой результат нельзя без дополнительного анализа сравнивать с расчётным отказом вертикально погружаемого элемента. Положение сваи подтверждают геодезически и сопоставляют с допустимыми значениями.
Необходимо убедиться, что измерение выполнено по правильному числу ударов и корректно пересчитано. Если используются приборы, проверяют их состояние и установку. Ручные записи сверяют между членами бригады. Общий порядок контроля процесса раскрыт в материале о контроле качества забивки свай.
Если остаточное погружение стало меньше проектного значения на меньшей глубине, иногда говорят о раннем или преждевременном отказе. Возможная причина — фактическое залегание плотного слоя выше прогнозной отметки. Но аналогичную картину могут дать валун, остаток старого фундамента, крупное техногенное включение, перекос сваи, повреждение головы или недостаточная энергия удара. Поэтому ранний отказ нельзя автоматически принимать как подтверждение надёжного опирания.
Особенно внимательно оценивается единичный случай. Если соседние сваи проходят эту отметку без заметного увеличения сопротивления, вероятность локального препятствия выше. Если похожая картина повторяется на нескольких элементах одной зоны, возможно расхождение инженерно-геологической модели с фактическим строением основания. Для анализа нужны данные по соседним сваям, геологическим скважинам и рельефу плотного слоя.
Если свая не достигла предусмотренной глубины, важно оценить, как это влияет на её работу по боковой поверхности и нижнему концу. Даже высокое сопротивление при текущей забивке не всегда означает, что расчётная нагрузка будет воспринята в проектной схеме. При наличии слабых слоёв ниже фактической пяты также нельзя делать вывод только по малому отказу. Решение принимается с учётом расчёта и, при необходимости, испытаний.
До получения решения сваю сохраняют в зафиксированном состоянии. Возможными дальнейшими действиями могут стать контрольная добивка, обследование препятствия, испытание, изменение режима погружения или корректировка проектного решения. Выбор варианта находится в компетенции уполномоченных участников проекта, а не только экипажа сваебойной установки.
Если на предусмотренной отметке фактическое погружение от удара больше заданного, грунт оказывает меньшее сопротивление, чем ожидалось по проекту. Такая ситуация может быть связана с более слабым слоем, иной глубиной несущего горизонта, разуплотнением, высоким водонасыщением или недостаточной длиной сваи. Автоматически принимать элемент только потому, что он достиг указанной глубины, нельзя.
Сначала проверяют работу молота и условия измерения. Если энергия удара соответствует принятому режиму, свая не повреждена, а отказ измерен корректно, данные передают проектировщику. В зависимости от расчётной схемы может рассматриваться дальнейшее погружение, применение более длинного или составного элемента, испытание сваи либо изменение свайного поля. Решение зависит от того, какая часть сопротивления должна формироваться под пятой и по боковой поверхности.
Самовольное продолжение забивки тоже опасно. У сваи ограничена проектная длина, а её оголовок должен оставаться на отметке, позволяющей выполнить ростверк и предусмотренное соединение. Избыточное погружение способно создать новую проблему: недостаточную высоту оголовка, невозможность нормальной заделки или необходимость конструктивной доработки. Поэтому глубина и отказ рассматриваются одновременно.
При повторении расхождения на нескольких сваях проблема уже не является локальной. Нужно проверить инженерно-геологические данные и прогноз по всей захватке. Чем раньше выделена зона с отличающимися условиями, тем меньше риск погрузить значительный объём по неподтверждённой схеме.
Нестабильные значения могут появляться при неустановившемся режиме работы молота, изменении состояния прокладки, разрушении оголовка, перекосе сваи или прохождении неоднородной прослойки. В водонасыщенных грунтах на результат также влияет изменение порового давления. Один залог может показать резкое повышение сопротивления, а следующий — новое погружение.
В такой ситуации недостаточно выбрать наиболее удобное значение и внести его в журнал. Нужно проверить повторяемость измерения при одинаковом режиме, состояние оборудования и сваи. При необходимости выполняют дополнительный залог в пределах допустимой технологии либо останавливают воздействие до получения решения. Продолжение серии ударов не должно становиться способом «подогнать» показатель под проект.
Полезно сопоставить график погружения по всей длине сваи. Если сопротивление росло постепенно, результат отличается от резкой остановки на одном уровне. Резкое изменение чаще требует проверки локального препятствия или повреждения. Плавное изменение может соответствовать переходу между слоями, но подтверждается только в совокупности с геологическими данными.
Нестабильный отказ — основание проверить достоверность исходного результата, а не готовый диагноз. Для принятия решения могут понадобиться контрольная добивка после отдыха и инструментальные испытания.
Ложным отказом обычно называют ситуацию, когда в процессе первоначального погружения создаётся впечатление достижения высокого сопротивления, но после перерыва поведение сваи меняется. Причиной могут быть динамические процессы в грунте, изменение порового давления, уплотнение грунта в зоне пяты или особенности передачи энергии. Обратная картина также возможна: после отдыха сопротивление увеличивается по сравнению с первоначальным погружением.
Чтобы оценить изменение, выполняют контрольную добивку после установленного периода отдыха. Продолжительность отдыха не назначается одной универсальной цифрой для всех объектов. Она зависит от грунтов, программы испытаний, проектных требований и принятой методики. Самостоятельно сокращать период только ради ускорения графика нельзя, поскольку результат может оказаться несопоставимым с расчётным.
До контрольной добивки фиксируют отметку головы сваи и проверяют, не произошло ли её перемещение. Затем при установленном режиме молота регистрируют параметры повторного воздействия. Полученные данные сравнивают с первоначальным отказом и результатами других свай. Если контрольная добивка является частью динамических испытаний, порядок измерений определяется программой.
Отдых и повторная добивка позволяют отделить временный эффект от устойчивого сопротивления, но не заменяют проектного анализа. Итоговый вывод о пригодности сваи принимает уполномоченный специалист по совокупности данных. Порядок пробных работ и регистрируемые показатели раскрыты на странице пробной забивки свай для испытаний грунтов.
Первая группа причин связана с грунтом. Геологическая скважина показывает строение основания только в конкретной точке, а между выработками возможны изменения мощности слоёв, линзы слабого грунта, плотные прослойки и включения. На застроенных территориях встречаются остатки старых конструкций, строительный мусор и техногенные насыпи. Поэтому локальное расхождение не всегда означает ошибку проекта, но требует проверки.
Вторая группа связана с технологией. Недостаточная или нестабильная энергия удара, неправильно подобранный молот, изношенная прокладка, неподходящий наголовник и перекос сваи изменяют измеряемое погружение. Такие причины нужно исключить до геотехнических выводов. Иначе решение о длине или количестве свай будет основано на некорректном производственном показателе.
Третья группа — состояние самой сваи. Трещины, повреждение головы, сколы, разрушение бетона или дефект стыка составного элемента влияют на передачу удара и безопасность дальнейшей забивки. Если есть подозрение на повреждение, удары прекращают и выполняют осмотр. При необходимости назначается дополнительный контроль целостности.
Четвёртая группа связана с организацией измерений. Неправильный залог, разные единицы, ошибки пересчёта, отсутствие стабильного режима и неполные записи делают сравнение недостоверным. Поэтому отказ должен фиксироваться не отдельной цифрой, а вместе с условиями её получения. Именно журнал позволяет восстановить контекст и отличить реальное изменение грунта от ошибки производства.
Экипаж сваебойной установки фиксирует производственный результат и обеспечивает безопасную остановку воздействия. Производитель работ организует первичную проверку техники, сваи и выполнения ППР. ПТО собирает документы, сведения по соседним сваям, геодезические данные и направляет запрос по установленному маршруту. Эти участники дают исходную информацию, но не должны самовольно изменять расчётную схему фундамента.
Строительный контроль проверяет соблюдение проекта, технологии и полноту фиксации результата. Геодезист подтверждает фактическое положение, отметки и возможное перемещение сваи. Инженер-геолог или геотехник помогает оценить соответствие фактической картины инженерным изысканиям. Проектная организация анализирует влияние расхождения на несущую способность и конструктивное решение.
Конкретный состав участников и порядок согласования определяется договором, проектом, ППР и системой управления объектом. На одном объекте техническое решение выпускает проектировщик, на другом требуется дополнительное согласование технического заказчика или авторского надзора. Поэтому маршрут нельзя придумывать после появления первой проблемной сваи. Он должен быть определён до массовой забивки.
Если ответственные лица недоступны, свайное поле не должно продолжаться по самовольно изменённой технологии. Рациональнее перейти на заранее подготовленную независимую захватку. Это сохраняет производительность и одновременно не увеличивает количество спорных элементов.
Испытания нужны, когда по журналу и визуальной проверке невозможно достоверно подтвердить соответствие сваи проектным требованиям. Особенно это важно при системном расхождении на нескольких элементах, заметном отличии геологических условий, изменении длины свай или высокой ответственности сооружения. Метод и объём испытаний определяются проектом, программой и техническим решением.
Динамические испытания позволяют получить дополнительные данные о взаимодействии сваи, молота и грунта при ударном воздействии. Они могут использоваться при пробном погружении, контрольной добивке и проверке рабочих свай. Результат рассматривается вместе с характеристиками оборудования, энергией удара и периодом отдыха. Подробнее назначение этапа раскрыто в статье о пробных сваях и динамических испытаниях.
Статические испытания дают прямую зависимость перемещения сваи от приложенной нагрузки в условиях принятой методики. Они требуют больше подготовки и времени, но могут быть необходимы для подтверждения фактической работы основания. Выбор между динамическим и статическим методом нельзя делать только по скорости или стоимости. Он зависит от задачи, стадии объекта и требуемой достоверности.
Дополнительные инженерно-геологические исследования применяются, если расхождение указывает на другую глубину или строение слоёв. Иногда испытание отдельной сваи отвечает на вопрос о несущей способности, но не объясняет распространение проблемы по всей площадке. Тогда необходимо уточнять геологическую модель зоны до продолжения массовых работ.
Если подтверждено, что свая способна безопасно продолжать погружение, может быть назначена добивка до уточнённого условия. При этом определяются режим молота, контрольные параметры и предельная отметка. Решение должно учитывать сохранность сваи и возможность устройства проектного ростверка. Формулировка «добивать до отказа» без численного критерия и ограничений недостаточна.
При ранней остановке из-за локального препятствия может потребоваться его обследование или устранение. В отдельных условиях рассматривают лидерное бурение, изменение точки либо другую подготовительную операцию. Но вмешательство в грунт способно изменить боковое сопротивление и работу пяты, поэтому параметры бурения и дальнейшая технология должны быть согласованы проектировщиком.
Если несущий слой находится глубже, могут рассматриваться более длинные или составные сваи. Такое решение влияет на производство изделий, стыки, технику, крановую подачу и график. Нельзя просто нарастить сваю на площадке без проектного узла и установленной технологии соединения. Аналогично изменение сечения или типа элемента требует полноценной проверки расчётной схемы.
В отдельных случаях проект может быть скорректирован увеличением количества свай, изменением ростверка или перераспределением нагрузок. Это уже конструктивное решение, а не операция сваебойной бригады. До выпуска изменённой документации производство в затронутой зоне не должно продолжаться по предположениям.
Также возможен вывод о пригодности фактически погружённой сваи без дополнительной добивки, если это подтверждено расчётом и результатами контроля. Важно, чтобы такое решение было оформлено документально и однозначно относилось к конкретному элементу или группе свай. Устного разрешения недостаточно для последующей приёмки.
Нельзя продолжать удары с повышением энергии только для достижения отметки в журнале. Если свая встретила препятствие или уже работает в жёстком режиме, дополнительное воздействие способно разрушить голову, тело или стык. Внешне элемент может остаться в грунте, но его пригодность потребует отдельной проверки. Сохранение календаря не оправдывает потерю контролируемого качества.
Нельзя принимать сваю только по проектной глубине, если требуемый отказ не получен и проект предусматривает его контроль. Так же нельзя считать ранний малый отказ достаточным подтверждением, не выяснив причину остановки. Глубина и сопротивление оцениваются совместно, а критерии приёмки берутся из рабочей документации и технического решения.
Нельзя менять длину, положение или количество свай по устной договорённости на площадке. Даже если предложенный вариант выглядит логичным, он влияет на работу ростверка и распределение нагрузки. Решение оформляется через актуальную документацию. Иначе при приёмке невозможно доказать соответствие выполненного фундамента проекту.
Нельзя восстанавливать значения отказа задним числом. Если замер не был выполнен или его условия недостоверны, это нужно честно зафиксировать и определить способ дополнительного контроля. Придуманная цифра делает бесполезным журнал и создаёт риск неправильного инженерного решения.
В журнале забивки свай указывают номер и характеристики элемента, дату, глубину, отметки, последовательность погружения, данные залогов и величину отказа. Также фиксируются вынужденные остановки, отдых, контрольная добивка, повреждения и принятые решения. Запись должна позволять восстановить фактический ход работы без устных пояснений экипажа.
При расхождении полезно оформить отдельную запись или акт с приложением фотографий, схемы расположения, геодезических данных и параметров оборудования. В документе отмечают, на каком этапе остановлено воздействие и кому передана информация. После получения технического решения его реквизиты связывают с конкретной сваей. Так сохраняется прослеживаемость от проблемы до окончательной приёмки.
Если выполнялись испытания, в комплект включаются программа, журналы, протоколы измерений, отчёт и выводы. Общий состав материалов раскрыт в статье об исполнительной документации испытания свай. Документы должны оформляться по мере выполнения работ, а не собираться после устройства ростверка.
Геодезическая исполнительная схема подтверждает положение сваи в плане и по высоте. Если расхождение отказа сопровождалось отклонением или дополнительной добивкой, это особенно важно. Отдельный отказ не должен анализироваться в отрыве от геометрии всего куста или ряда.
Главная потеря времени возникает не из-за самого замера, а из-за отсутствия заранее согласованного порядка действий. Если на объекте нет ответственного, формы запроса, резервной захватки и программы возможных испытаний, одна проблемная свая останавливает смену. Когда алгоритм подготовлен, данные собираются сразу, а техника переходит на независимый фронт.
В бюджете нужно учитывать не только возможную добивку. Расходы могут включать повторную мобилизацию молота, испытания, дополнительную геологию, лидерное бурение, поставку более длинных свай, изменение оснастки и простой смежников. Чем позже выявлено системное расхождение, тем больше уже изготовленных и доставленных элементов может оказаться не соответствующим уточнённому решению.
Поэтому пробные сваи выгоднее выполнять до полномасштабного развёртывания поля. Они не исключают все риски, но позволяют проверить фактическое сопротивление, работу молота и достижимость проектных условий. Если расхождение уже выявлено на рабочем поле, важно ограничить затронутую зону и не распространять неподтверждённую технологию на следующие захватки.
Компания может подключиться к проблемному объекту для организации пробного погружения, контрольной добивки и динамических испытаний. Для предварительной оценки потребуются проект свайного поля, инженерно-геологические материалы, журнал забивки, данные по молоту, фотографии свай и описание фактического расхождения. Полный комплект исходных данных сокращает время от обращения до обоснованного плана дальнейших работ.

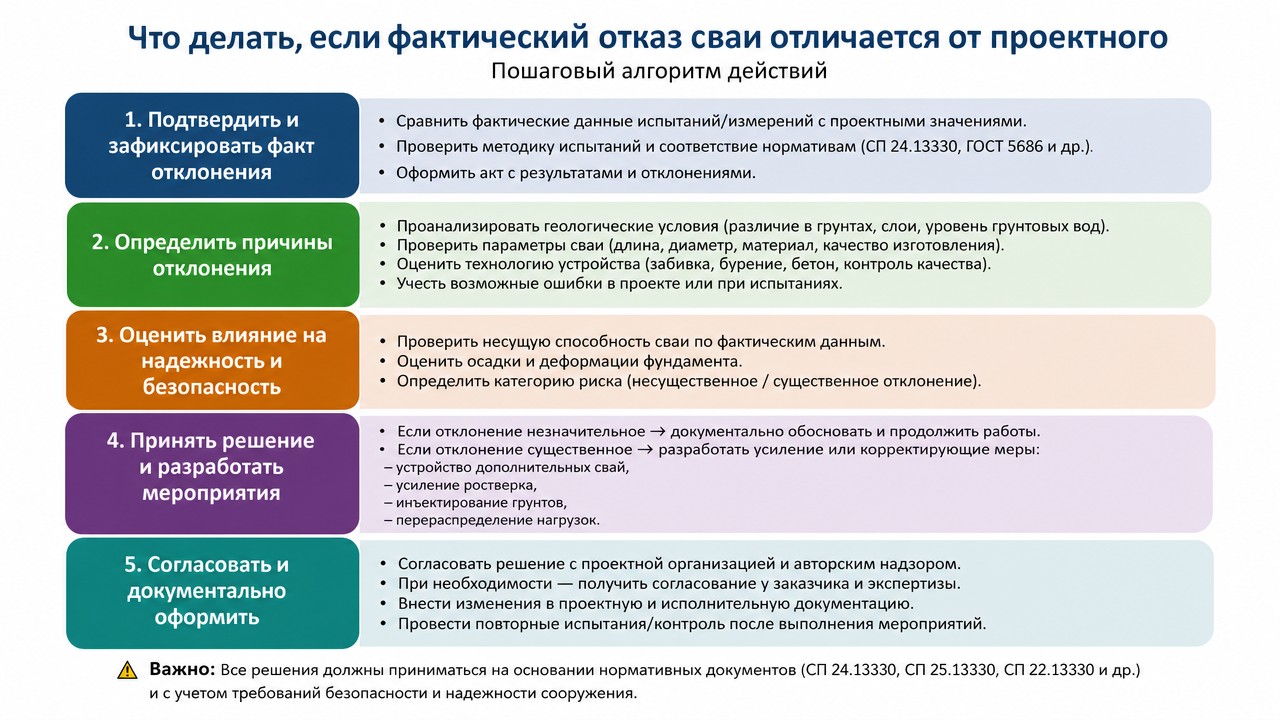

| Шаг | Что выполнить | Результат |
|---|---|---|
| 1. Остановить воздействие | Не продолжать несогласованную забивку спорной сваи | Сохранено состояние элемента для анализа |
| 2. Зафиксировать данные | Записать отметки, глубину, отказ, залог, режим молота и состояние сваи | Сформирован достоверный пакет исходной информации |
| 3. Проверить измерение | Сверить единицы, число ударов, прибор, пересчёт и стабильность режима | Исключена техническая ошибка определения отказа |
| 4. Проверить оборудование | Осмотреть молот, наголовник, прокладки, голову сваи и положение элемента | Отделено сопротивление грунта от потерь энергии и повреждений |
| 5. Сопоставить данные | Проверить соседние сваи, геологию, проектные отметки и последовательность | Определён локальный или системный характер проблемы |
| 6. Передать запрос | Направить материалы строительному контролю и проектной организации | Запущен установленный порядок принятия решения |
| 7. Выполнить дополнительный контроль | При необходимости провести отдых, контрольную добивку или испытания | Получены данные для подтверждения несущей способности |
| 8. Оформить решение | Закрепить добивку, испытание, изменение длины либо приёмку сваи | Производство продолжено на документально подтверждённой основе |
Расхождение фактического и проектного отказа не означает автоматически брак сваи или ошибку проекта. Оно показывает, что объекту требуется инженерная проверка вместо продолжения работ по инерции. Правильный порядок сохраняет фактические данные, исключает ошибки оборудования, ограничивает проблемную зону и позволяет принять решение на основе испытаний и расчёта. Такой подход обычно обходится дешевле, чем массовая забивка по неподтверждённым параметрам с последующей переделкой фундамента.
Нужно прекратить несогласованную забивку конкретной сваи, зафиксировать глубину, отметки, залог, отказ, режим молота и состояние элемента. Затем проверяют правильность измерения и оборудование. Данные передают строительному контролю и проектной организации по принятому на объекте порядку. При наличии независимой захватки техника может продолжить работу там.
Если отказ выражается остаточным погружением от удара, меньшее численное значение обычно означает более высокое сопротивление погружению. Но сначала нужно проверить единицы, режим молота и состояние наголовника. Ранний малый отказ может быть связан как с плотным слоем, так и с препятствием или потерей энергии удара. Принимать сваю без анализа нельзя.
Большее остаточное погружение при сопоставимом режиме может указывать на недостаточное сопротивление грунта на достигнутой глубине. Проверяют работу молота, состояние сваи и правильность замера. Затем оценивают необходимость дальнейшего погружения, испытаний или изменения проектного решения. Достижение проектной отметки само по себе не всегда достаточно для приёмки.
Только если такая возможность предусмотрена проектом или оформленным техническим решением. Бесконтрольное увеличение числа ударов может повредить сваю и привести к чрезмерному погружению оголовка. Нужно учитывать предельную отметку, сохранность элемента и условия устройства ростверка. Режим добивки должен быть задан численно.
Так называют временную остановку или резкое снижение погружения, которое не отражает устойчивое сопротивление основания. Причина может быть связана с динамическими процессами и изменением давления воды в грунте. Для проверки выполняют отдых и контрольную добивку по утверждённой программе. Продолжительность отдыха зависит от грунтов и требований объекта.
Экипаж и ПТО фиксируют данные, но не должны самостоятельно менять расчётное решение. Пригодность сваи и необходимость корректировки оценивает проектная организация с участием строительного контроля и других ответственных лиц объекта. Конкретный маршрут согласования устанавливается договором и организационной документацией. Итог оформляется письменно.
Они могут потребоваться при расхождении отказа, контрольной добивке, проверке пробных или рабочих свай и уточнении фактической несущей способности. Необходимость, количество свай и методика определяются проектом или программой испытаний. Испытания выполняются по ГОСТ 5686-2020. Результаты рассматриваются вместе с данными забивки и характеристиками молота.
Не всегда. Работы в проблемной зоне прекращают до получения решения. Если ППР предусматривает независимую захватку, а изменение условий не носит системного характера, установка может перейти на другой подготовленный фронт. При повторении расхождения на нескольких сваях массовую забивку в аналогичной зоне лучше приостановить. Решение зависит от характера проблемы.
