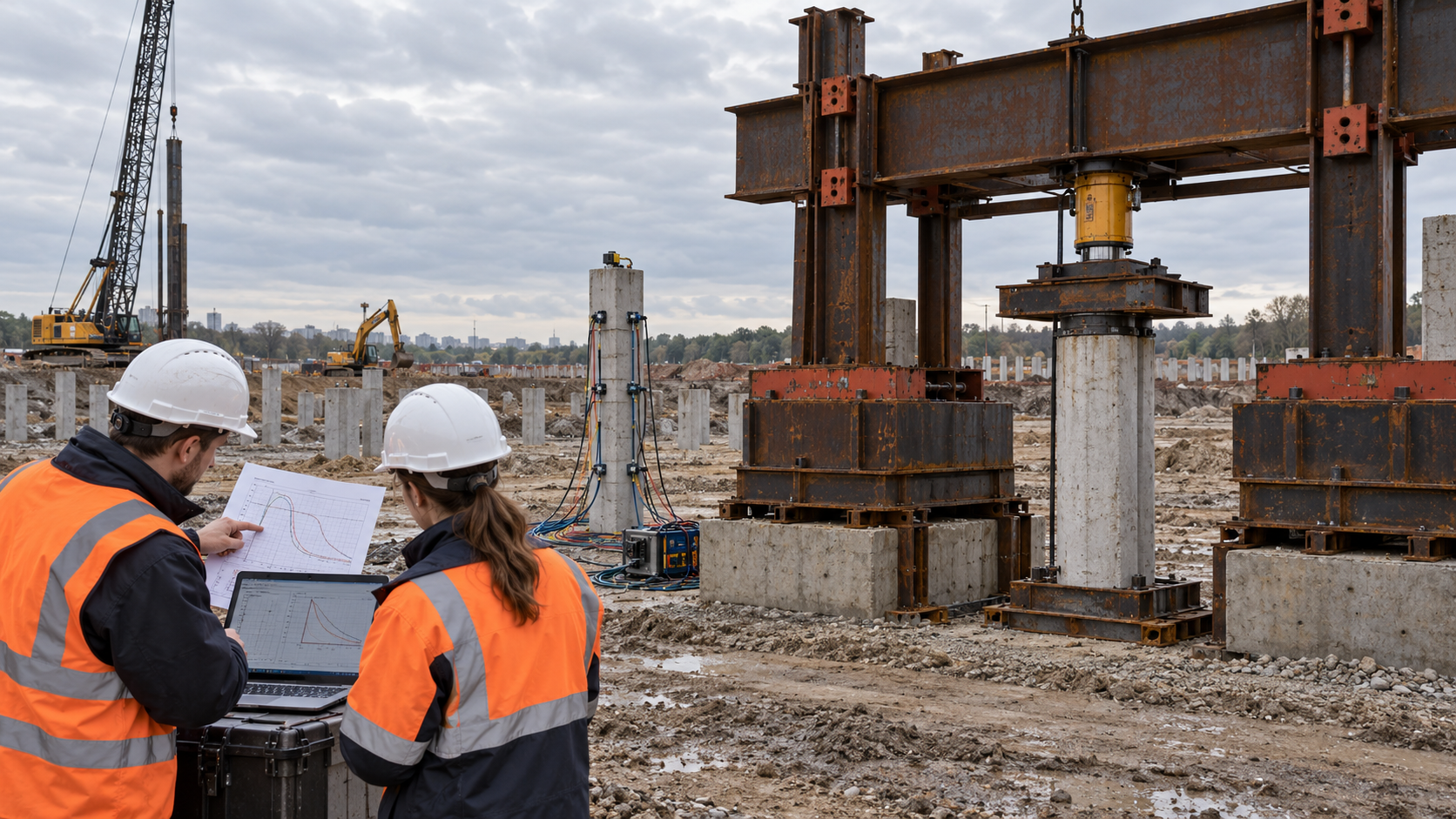

В отчёте PDA сопротивление выглядит достаточным, а статическое испытание показывает другую картину перемещений под нагрузкой. Или ситуация обратная: динамическая оценка вызывает вопросы, хотя испытанная статикой свая выполняет принятые критерии. Для техзаказчика это часто становится спором между лабораториями, а для генподрядчика — неопределённостью перед массовой забивкой. Мы начинаем разбор с сопоставимости условий, потому что два разных числа ещё не означают ошибку одного из исполнителей. Корректировать длину свай, их количество или расчётную модель следует после выяснения того, что именно сравнивается.
Статическое испытание регистрирует перемещения при приложенной нагрузке по заданной процедуре. Высокодеформационное динамическое испытание измеряет реакцию сваи на удар и использует её для оценки работы системы с учётом динамических составляющих. При анализе PDA могут применяться расчётные модели и сопоставление измеренных сигналов с расчётными. Поэтому результаты нельзя свести к требованию одинаковых чисел без проверки метода получения и критериев интерпретации. В статье объясняем, почему статические и динамические испытания свай могут давать разные результаты и какой порядок проверки помогает принять решение по объекту.
Сначала уточняют, какие показатели называют результатом испытания. Максимальная приложенная статическая нагрузка, предельное сопротивление по принятой интерпретации и расчётная нагрузка на сваю имеют разный смысл. В динамическом отчёте также нужно различать зарегистрированные величины, оперативную оценку и результат последующей обработки. Если один показатель сравнивают с другим, расхождение может оказаться методическим, а не физическим. Мы просим составить короткое описание каждого результата с единицами, способом получения и назначением для проекта.
Особенно важно проверить, достигнуто ли состояние, позволяющее делать заявленный вывод. Если статическое испытание завершено на предусмотренной программой максимальной нагрузке без достижения выбранного критерия, это не всегда означает определение предельного сопротивления. Динамическая оценка тоже зависит от того, насколько удар мобилизовал сопротивление грунта. Недостаточное перемещение способно ограничить информативность опыта о полном сопротивлении. В протоколе должны быть видны основания вывода и ограничения, относящиеся именно к выполненному испытанию.
Далее разделяют вопрос несущей способности и вопрос деформаций. Статическая кривая показывает поведение испытанной сваи при заданной нагрузке и последовательности её приложения. Динамическая оценка сопротивления сама по себе не воспроизводит весь длительный режим нагружения сооружения. Поэтому одинаковый запас по сопротивлению не означает автоматически одинаковый вывод об осадке. Мы сопоставляем результаты с той задачей, ради которой проектировщик назначил статические испытания свай и динамический контроль.
Испытания одной и той же сваи обычно дают больше оснований для прямого сравнения, чем испытания разных элементов. Но даже в первом случае важна последовательность воздействия и состояние системы между опытами. Для разных свай проверяют тип, длину, сечение, отметки и технологию погружения. Совпадение марки элемента не гарантирует совпадения условий работы под нижним концом. Мы привязываем каждую сваю к плану поля и инженерно-геологическому разрезу, а не только к её номеру в отчёте.
На протяжённом участке одинаковая проектная отметка может попадать в разные слои. Локальное включение, линза слабого грунта или изменение мощности несущего слоя способны повлиять на результат. Геологические сведения сверяют с журналами погружения и поведением соседних элементов. При расхождении нужно понять, является ли испытанная свая представителем одной группы или исключением. Перенос её результата на другую зону без такой проверки может привести к неверному изменению всего проекта.
Отдельно анализируют исполнение каждого элемента. Учитывают фактическую глубину, перерывы, замену молота, особенности добивки и известные повреждения головы. Для буровых свай важны документы о выполнении соответствующей технологии и состоянии бетона к испытанию. Если эти сведения различаются, причиной расхождения может быть производство, а не несовершенство метода испытания. Мы сохраняем разделение между оценкой единичной сваи и выводом о проектной системе фундамента.
Если два испытанных элемента находятся в разных частях поля, полезно восстановить расстояние между ними и положение относительно геологических выработок. Номер скважины в отчёте не всегда означает, что её разрез точно описывает сваю. Проектировщик оценивает достаточность интерполяции и неопределённость местных условий. При необходимости дополнительную проверку размещают в зоне, где расхождение имеет наибольшее значение. Это позволяет расширить информацию об основании, сохраняя связь опыта с конкретной причиной, а не повторять измерения на самом удобном элементе.
Состояние грунта вокруг сваи меняется после её устройства, и это может отражаться на сопротивлении. В некоторых условиях наблюдается увеличение сопротивления со временем, в других возможна иная динамика. Поэтому сравнение конца забивки с испытанием после перерыва требует учёта времени и грунтов. Нельзя заранее назначить один коэффициент изменения для любого объекта. Продолжительность отдыха и последовательность испытаний принимают по программе с учётом применимых требований и конкретной геологии.
Мы составляем хронологию: устройство сваи, первичный PDA, повторное воздействие и статическое нагружение. Указывают не только даты, но и существенные операции между ними. Дополнительные удары или соседние работы могут менять условия, в которых выполняется следующий опыт. Для бетонируемой сваи отдельно подтверждают требуемое состояние материала к нагрузке. Такой календарь часто объясняет, почему два формально корректных протокола описывают разные состояния одной системы.
Если сведения о сроках отсутствуют, их восстанавливают по производственным журналам и первичным файлам измерений. Использовать приблизительное «примерно через неделю» для серьёзного технического вывода неудобно. Неопределённость отмечают явно и учитывают при выборе дополнительной проверки. Мы не заменяем отсутствующие данные догадкой о том, как обычно происходят работы. Чем точнее хронология, тем меньше вероятность заказать повторное испытание, которое снова окажется несопоставимым с исходным.
Хронологию удобно дополнить сведениями о соседнем производстве между опытами. Отмечают разработку грунта, погружение близких элементов и изменения водного режима, если они происходили. Эти события не объявляют причиной без анализа, но исключать их из картины также нельзя. Участники получают единый календарь фактических условий вместо отдельных дат на титульных листах. При новом испытании стараются воспроизвести необходимые условия либо явно описать различия, чтобы последующий результат действительно помог сопоставлению.
Проверка статического испытания начинается с программы и схемы установки. Уточняют направление нагрузки, конструкцию реакционной системы, ступени, выдержки и критерии завершения. Затем смотрят первичные записи нагрузки и перемещений, а не только итоговую кривую. Для решения по проекту важно, насколько фактическое выполнение соответствует согласованной процедуре. Отклонение от программы сначала описывают, затем оценивают его влияние на результат и возможность использования протокола.
Система отсчёта перемещений должна позволять измерять работу сваи без подмены её движением измерительной базы. Проверяют расположение опор, стабильность реперов и поведение реакционной конструкции. Перемещение опоры прибора или влияние реакционной системы может искажать показания. Это не повод автоматически отвергать испытание, но основание для предметного анализа. Мы просим показать схему и журнал наблюдений, чтобы специалист мог проверить именно выполненную установку.
В отчёте также смотрят разгрузку и остаточные перемещения, если они предусмотрены процедурой. Эти данные помогают понять характер поведения системы и согласованность измерений. Отдельно проверяют, какой критерий использован для интерпретации кривой. Пересчитывать результат по другому критерию только ради совпадения с PDA нельзя без инженерного обоснования. Итог должен оставаться связанным с программой испытаний и задачами принятого проектного решения.
Если нагрузка в статическом опыте контролировалась несколькими способами, проверяют согласованность соответствующих записей. Приборные данные сопоставляют с фактической процедурой и документами оборудования. Расхождение каналов сначала рассматривают как вопрос измерений, не делая вывода о слабом основании. Оценку выполняет специалист, который понимает схему установки и назначение приборов. Для заказчика полезно получить короткое объяснение, какие первичные данные подтверждают итоговую кривую и какие обстоятельства ограничивают её использование.
Для PDA нужны исходные записи, параметры сваи и сведения об ударной системе. Проверяют качество каналов, крепление датчиков и последовательность выбранных для анализа ударов. Значение из оперативного окна прибора не следует автоматически считать результатом полного последующего анализа. Если выполнялось сопоставление сигналов с расчётной моделью, в отчёте должны быть понятны использованные предпосылки. Мы просим специалиста объяснить, что измерено непосредственно, а что получено при обработке.
Достаточность воздействия оценивают вместе с перемещением и напряжениями. Слишком слабый удар может не раскрыть сопротивление в объёме, необходимом для поставленного вопроса. Увеличение энергии при этом ограничивается допустимостью воздействия на сваю. Поэтому нельзя добиваться «совпадения со статикой» простым усилением молота. Если выбранный режим не даёт нужной информации безопасно для элемента, программу проверки пересматривают и рассматривают другой метод.
Полезно анализировать не отдельный удачный удар, а последовательность пригодных записей с известными условиями. Разброс результатов может отражать изменения энергии, контакта оснастки или поведения грунта. Его причину нужно понять до вывода о сопротивлении всей группы свай. Подробный контроль методом PDA позволяет обсуждать также работу молота и напряжения при погружении. Эти сведения важны независимо от того, какой метод принят основным для проверки проектной задачи.
Когда первичные сведения собраны, мы предлагаем короткую матрицу сопоставления. Она не заменяет отчёты, а показывает, какие различия подтверждены и какие ещё не объяснены. Столбцы заполняют фактическими данными, оставляя неизвестное неизвестным. Для техзаказчика такая форма удобнее спора, в котором каждый исполнитель защищает только собственный метод. Проектировщик сразу видит, какие результаты можно сопоставлять и где остаётся техническая неопределённость.
В матрице обязательно сохраняют разницу между наблюдением и выводом. Например, фактическое перемещение записывают отдельно от интерпретации сопротивления. Условия испытания также отделяют от статуса сваи в проекте. Это позволяет заметить, что расхождение вызвано разным временем, другой геологической зоной или несопоставимым критерием. Только после такого разбора формулируют вопрос для следующего действия, а не назначают испытание ради появления третьего числа.
Матрица полезна и для управления сроками. По ней видно, какие сведения можно уточнить обработкой существующих записей, а какие требуют полевого выхода. ПТО назначает ответственных за недостающие документы и даты получения. Генподрядчик понимает, какую часть производства ограничивает нерешённый вопрос. Мы связываем каждое ограничение с конкретной зоной и технической причиной, чтобы спор об испытаниях не остановил работы без определённых границ.
| Проверка | Что сопоставить | Что может объяснить расхождение |
|---|---|---|
| Предмет результата | Нагрузка, сопротивление, перемещение, критерий | Сравниваются показатели разного смысла |
| Свая и грунт | Номер, длина, отметки, разрез, технология | Элементы работают в разных условиях |
| Время | Даты устройства, отдыха и воздействий | Изменилось состояние системы после устройства |
| Измерения | Первичные записи и схема оборудования | Недостаточная информативность или ошибка измерения |
| Интерпретация | Принятые модели и правила вывода | Неодинаковые предпосылки оценки |
Если причина найдена в исходных данных, сначала выполняют согласованную повторную обработку. Это может снять вопрос без нового полевого опыта, если записи пригодны. Если различаются грунтовые зоны, потребуется проверить представительность выборки. Если неясно изменение сопротивления после отдыха, дополнительное воздействие назначают на определённый срок. Мы выбираем действие по гипотезе, которую нужно подтвердить, и заранее записываем ожидаемый инженерный ответ.
Повторное испытание одной сваи и испытание дополнительной сваи решают разные задачи. Первое помогает анализировать конкретный элемент и изменение его состояния. Второе расширяет информацию о вариабельности участка и представительности предыдущего результата. При выборе учитывают последствия уже выполненных воздействий и пригодность элемента к новому опыту. Программу согласуют до выхода бригады, включая условия измерения, прекращения и использования результата.
Не следует объявлять обязательное количество проверок по универсальному проценту для всех объектов. Состав испытаний определяют по проекту, применимым требованиям, геологии и характеру выявленной неопределённости. Если программа изменяется, изменение фиксируют документально. В предложении по разработке программы динамических испытаний мы связываем объём работ с конкретными зонами и инженерными вопросами. Так заказчик понимает, какой результат получит за дополнительный бюджет.
После проверки проектировщик оценивает, влияют ли результаты на принятые нагрузки, длины или конструкцию фундамента. Недостаточная сопоставимость двух протоколов сама по себе не доказывает необходимость увеличить все сваи. Подтверждённое несоответствие, напротив, нельзя закрыть выбором более удобного отчёта. В решении указывают используемые результаты и границы их распространения. При корректировке определяют, какие существующие и будущие элементы нуждаются в дополнительной проверке.
Для массового производства нужен обновлённый порядок допуска. Он связывает геологические группы, производственную технологию и контрольные критерии. Если меняется длина или оборудование, проверяют применимость ранее принятой схемы испытаний. ПТО получает документ, по которому можно вести журналы и выдавать задания смене. Техзаказчик получает основания приёмки, а не только письмо о том, что разногласия между исполнителями устранены.
Мы считаем разбор завершённым, когда каждый спорный результат получил понятный статус. Это может быть принятый результат, результат с определённой областью применения или данные, требующие уточнения. Одновременно устанавливают статус соответствующих свай и разрешённые дальнейшие операции. Такой порядок сохраняет полезную информацию обоих методов и позволяет обосновать решение по объекту. Следующий этап начинается с установленными условиями, а не с обещанием разобраться после забивки всего поля.
Перед выпуском окончательного решения проводят совместный технический разбор с исполнителями обоих методов. Каждый объясняет исходные предпосылки и отвечает на вопросы по своему протоколу. Проектировщик фиксирует установленные различия и условия использования данных. В протоколе совещания должны остаться конкретные действия, ответственные и статус свай. После такого разбора производство получает единое решение, а не два письма с противоположными рекомендациями, между которыми начальник участка вынужден выбирать самостоятельно.
Для предметного разбора нам нужны полные протоколы, исходные записи PDA и журналы устройства испытанных свай. Приложите план поля, ИГИ, проектные нагрузки и хронологию всех воздействий. Укажите, сравниваются ли одна свая или разные элементы, и какие работы сейчас ограничены. По этому пакету определим, где требуется анализ документов, а где дополнительная полевая проверка. Это помогает подготовить предложение, связанное с фактической задачей и графиком строительства.
Пришлите проектные нагрузки, тип и длину свай, ИГИ и имеющиеся журналы погружения — определим состав испытаний и подготовим программу работ. К заявке по расхождению результатов добавьте статические и динамические отчёты с датами выполнения. Мы согласуем перечень недостающих сведений и техническую задачу проверки. Производственный план можно будет строить по конкретным зависимостям: исходным данным, готовности стенда и срокам получения инженерного решения.
Одинаковое число само по себе не является универсальным требованием сопоставления. Методы получают информацию при разных воздействиях и используют разные способы интерпретации. Сравнивать нужно показатели одинакового инженерного смысла. Дополнительно проверяют сваи, грунты, время и фактические условия испытаний.
Выбирать удобный отчёт без разбора причины нельзя. Сначала проверяют сопоставимость условий и качество исходных данных. Затем проектировщик оценивает результаты применительно к поставленной задаче. При оставшейся неопределённости назначают целевую дополнительную проверку.
Время после устройства может влиять на сопротивление грунта. Характер изменения зависит от конкретных условий. Для сопоставления нужна хронология погружения и испытаний. Один универсальный коэффициент для всех грунтов применять без обоснования нельзя.
Новый опыт нужен не в каждом случае. Иногда вопрос снимается проверкой параметров и повторной обработкой пригодных записей. В других ситуациях необходимо проверить другой элемент или состояние после отдыха. Состав действий определяют по причине расхождения и цели программы.
Изменение длины требует проектного обоснования. Сначала устанавливают причину проблемы и участок её распространения. Затем оценивают варианты и необходимый контроль. Расхождение двух чисел без такого разбора недостаточно для изменения всего свайного поля.
