Массовое виброуплотнение завершено, установка уходит с площадки, а генподрядчику нужно открыть следующий фронт. Поверхность выглядит ровной, исполнительная схема заполнена, но результат усиления находится в грунтовом массиве и не виден при обычном осмотре. Техзаказчик должен ответить не на вопрос «работала ли машина», а на вопрос «получено ли основание с характеристиками, принятыми в расчёте». Для этого производственные записи соединяют с инструментальным контролем и проектными критериями.
Одна средняя величина CPT или общий расход материала не дают достаточной картины. Усиление может быть равномерным по большей части поля, но иметь локальную слабую зону, пропущенный элемент или участок с другой геологией. Обратная ситуация тоже возможна: отдельная аномальная точка возникает из-за препятствия, погрешности привязки или особенности зондирования и не характеризует всю захватку. Приёмка должна позволять различить эти сценарии и назначить соразмерное действие.
Мы предлагаем готовить пакет приёмки одновременно с производством работ по усилению грунтов текстильно-песчаными сваями методом виброуплотнения. Тогда каждый контрольный профиль связан с элементами, сменой, параметрами машины и исходным фоном. Решение по зоне можно принять быстро, не восстанавливая историю после демобилизации. Такой порядок защищает и качество основания, и график последующих работ.
Первый уровень — проектные требования. В них указано, какие характеристики основания должны быть достигнуты, в каких интервалах глубин, по каким зонам и каким методом это подтверждается. Без этой базы полевые данные невозможно перевести в статус «соответствует» или «не соответствует». Подрядчик не должен формировать критерий после получения результата.
Второй уровень — производственная прослеживаемость. Исполнительная схема, журналы, глубины, расход материала, время, режимы и зарегистрированные отклонения показывают, что именно выполнено в каждой координате. Эти данные помогают объяснить пространственное распределение результата. Они также позволяют локализовать участок для проверки без остановки всего объекта.
Третий уровень — измерение фактического состояния массива. Применяются методы, предусмотренные проектом и программой контроля, включая CPT или другие полевые испытания. Они не заменяют журналы, а проверяют расчётный эффект. Приёмочное решение становится устойчивым, когда все три уровня согласуются.
Критерий приёмки формулируют измеримо. Указывают контролируемый параметр, глубинный интервал, статистическое или точечное правило, допустимые исключения, сетку измерений, срок после устройства и порядок повторной проверки. Слова «достаточно уплотнить» или «подтвердить улучшение» не дают основания для акта. Они оставляют конфликт на момент, когда техника уже покинула площадку.
Разные зоны могут иметь разные требования из-за нагрузок, мощности слабого слоя и этапности. Их границы наносят на план и используют в исполнительной документации. Если критерий задан для всей площади одной цифрой, локальный недостаток может раствориться в среднем. Если каждую точку оценивают без учёта естественной изменчивости, наоборот, можно получить необоснованные переделки.
Проектировщик определяет связь контрольного показателя с расчётной моделью. Лаборатория или полевой подрядчик отвечает за корректное измерение. Исполнитель работ предоставляет производственные данные. Техзаказчик проверяет полноту и соблюдение согласованной процедуры, не смешивая роли участников.

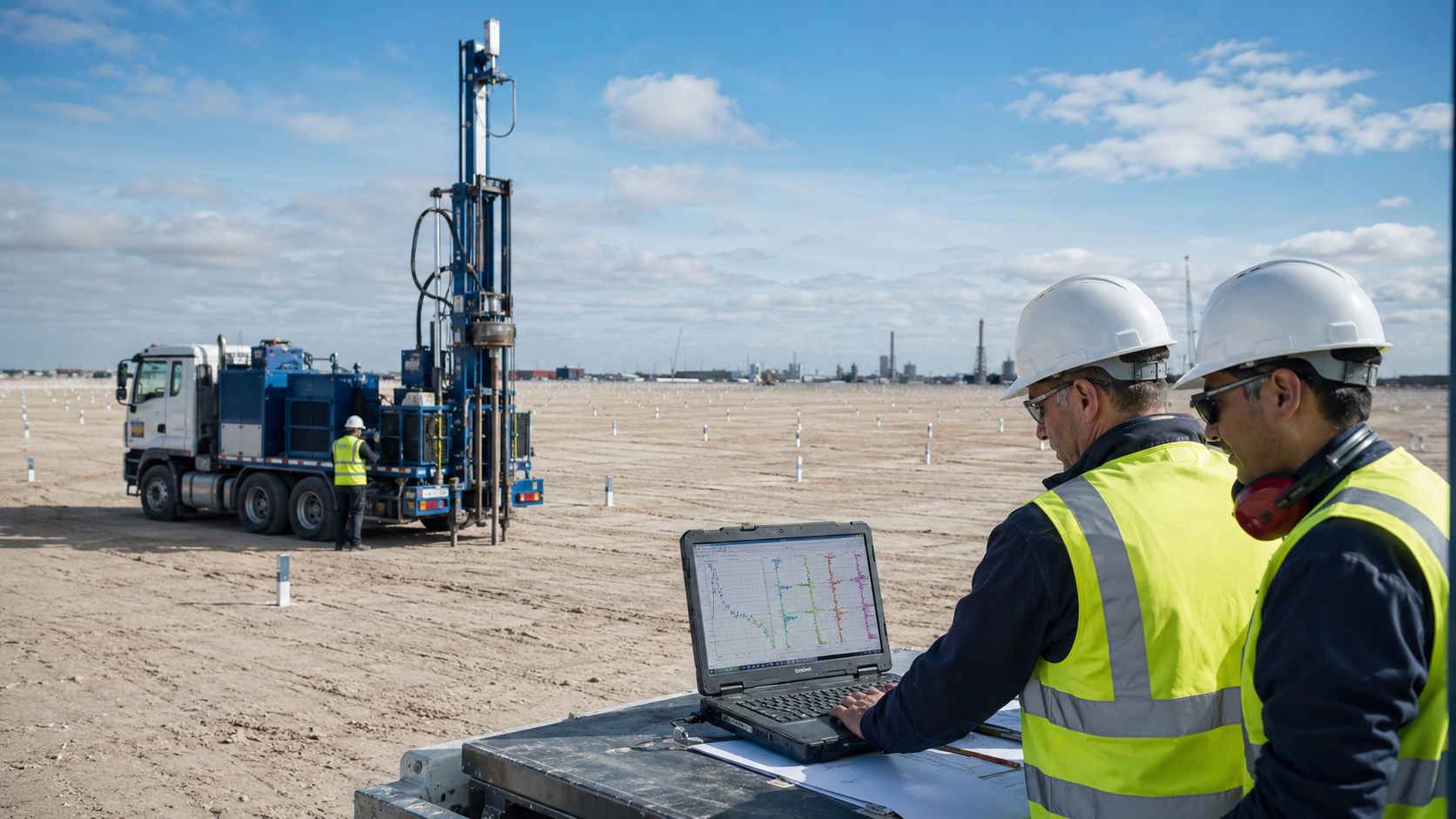

Статическое зондирование CPT формирует непрерывный профиль сопротивления грунта по глубине и может использоваться для оценки пространственного изменения массива, когда это предусмотрено программой. Для сравнения нужны фоновые и контрольные точки с известными координатами и отметками. Оборудование, методика, формат данных и правила обработки должны быть сопоставимы. Иначе разница может отражать процедуру, а не грунт.
Точку после обработки не всегда ставят точно в след прежнего зондирования, потому что она должна характеризовать массив между или рядом с элементами согласно схеме контроля. Поэтому на плане показывают обе серии и расстояние до элементов. Нельзя сравнивать кривые без учёта их положения. Интерпретатор должен видеть геометрию системы.
Временной фактор фиксируется обязательно. В водонасыщенных грунтах процессы рассеивания порового давления и консолидации могут изменять измеряемое состояние после устройства. Контроль через разное число суток нельзя объединять без пояснения. Сроки выбирают под инженерную задачу и одинаково применяют в сопоставляемых зонах.
Профиль рассматривают по глубине, потому что усиление требуется в конкретной толще. Высокое значение в верхнем слое не компенсирует недостаточный результат ниже, если именно нижний интервал определяет осадку или устойчивость. Среднее по всей длине может скрыть слабую прослойку. Поэтому отчёт должен показывать исходную и контрольную кривые вместе с проектными интервалами.
Затем оценивают плановую неоднородность. Контрольные точки наносят на карту, группируют по захваткам и связывают с производственными элементами. Повторяющийся недостаток в одной полосе указывает на системную причину вероятнее, чем случайная точка. Разброс сам по себе является показателем, который нужно сопоставить с принятой моделью.
Автоматический вывод программного обеспечения не заменяет инженерную интерпретацию. На результат могут влиять тип грунта, включения, наклон, отказ зонда и особенности насыщения. Исключённые интервалы и остановки должны быть видны в исходном файле. Техзаказчик вправе запросить не только готовый цветной лист, но и данные, позволяющие проверить вывод.
По каждому элементу фиксируют проектный и фактический номер, координату, отметку, дату, глубину, продолжительность операций, режим вибропогружения, фактический объём материала и идентификатор смены. Отмечают повторные проходы, остановки, препятствия, недостижение глубины и изменение технологии. Набор датчиков зависит от установки, но идентификация и события не могут исчезать. Иначе контрольная точка останется без производственного контекста.
Исполнительная схема должна отражать фактически выполненное расположение, а не копию проектной сетки. Пропущенные, перенесённые и дополнительные элементы обозначают разными статусами. Для каждого отклонения прикладывают основание и решение. Геодезическая версия, журналы и выгрузка установки сверяются до формирования акта.
Расход материала анализируют по элементам и зонам. Повышенное или пониженное значение не объявляют дефектом автоматически, но сопоставляют с глубиной, геологией и наблюдениями. Систематический тренд помогает найти нарушение подачи или изменение условий. Общая накладная на весь объект такой возможности не даёт.
Документы на песчаный или иной предусмотренный заполнитель связывают с партиями и датами использования. Проверяемые характеристики задаются проектом и техническими требованиями. Материал хранят так, чтобы исключить загрязнение грунтом и перемешивание с неподходящими партиями. Если выполняется отбор, протокол содержит место и идентификатор партии.
Для геотекстильной оболочки подтверждают тип материала, размеры и целостность в доступном для контроля объёме. Условия хранения и подготовки не должны ухудшать свойства изделия. Фактическая длина элемента связывается с журналом погружения. Замена материала проходит согласованную процедуру, а не фиксируется постфактум в накладной.
Товарные документы сами по себе не подтверждают, что материал попал в конкретный элемент. Поэтому нужен баланс поступления, остатков и производственного расхода с разумной детализацией. Он не заменяет машинные данные, но помогает выявлять явные несоответствия. Ответственный за сводку определяется до начала массовой смены.
После обработки фиксируют отметки и состояние поверхности в объёме проекта. Просадка или выпор могут потребовать планировки, но механическое выравнивание не является доказательством качества массива. Геодезические данные связывают с датами и этапами нагрузки. Они также помогают планировать фактический объём распределительного слоя.
Если проектом предусмотрен мониторинг осадок, реперы устанавливают и наблюдают по утверждённому графику. Нулевая серия выполняется до соответствующего воздействия. Изменение нагрузки, отсыпки или водного режима отмечают в журнале наблюдений. Без событийной шкалы график осадки трудно интерпретировать.
Техзаказчик проверяет сохранность контрольных точек до завершения периода наблюдений. Репер, попавший под движение техники, не должен молча продолжать ряд. Его повреждение фиксируют и определяют порядок восстановления. Качество мониторинга зависит от дисциплины площадки не меньше, чем от точности прибора.
Приёмку удобно организовать по захваткам, которые совпадают с производственной и контрольной логикой. Для каждой готовят титульную карту: границы, объём, даты, ответственные, статус производственных данных, статус полевого контроля и перечень отклонений. К карте прикладывают исполнительную схему, журналы, документы на материалы, исходные файлы испытаний и заключение по критериям. Так следующий фронт открывается локально, не ожидая оформления всего объекта.
Документы должны ссылаться на одну систему номеров и координат. Если лаборатория использует свои номера CPT, создают таблицу соответствия. Если элемент перенесён, на схеме остаются проектная и фактическая точки. Исправления выполняют прозрачно, сохраняя причину и автора.
Сводный отчёт не должен скрывать первичные данные. Графики и карты нужны для быстрого решения, а исходные файлы — для проверки и повторной интерпретации. Формат передачи согласуют в договоре. Это особенно важно, если проектная организация или независимый эксперт подключаются позже.
| Документ | Что подтверждает | Критическая проверка |
|---|---|---|
| Исполнительная схема | Фактическое положение и статус элементов | Совпадение координат и номеров |
| Журналы и выгрузка | Глубину, режим, материал и события | Полнота по каждому элементу |
| CPT или иной контроль | Состояние массива по заданному методу | Сопоставимость точек, сроков и обработки |
| Документы на материалы | Соответствие использованных партий | Прослеживаемость до смены и зоны |
| Решение проектировщика | Связь данных с расчётным критерием | Ясные условия принятия или доработки |
Первое действие — ограничить зону неопределённости. Не нужно автоматически браковать всё основание или, наоборот, продолжать следующий этап по всему полю. На плане отмечают спорные точки, соседние элементы и геологические границы. До решения защищают участок от нагрузки, способной изменить данные или усложнить доработку.
Второе действие — проверить качество измерения и привязки. Анализируют исходный файл, калибровку и процедуру, координаты, отметки, время после устройства и возможные препятствия. Если выявлен технический сбой, назначают повтор по согласованной схеме. Повтор не должен превращаться в выбор измерений до получения удобной цифры.
Третье действие — сопоставить результат с производством и геологией. Проверяют глубину, расход, режим, остановки и состояние материала в соседних элементах. Если причина системная, проектировщик определяет корректировку или дополнительное усиление. Если причина локальная, дорабатывают ограниченную зону и подтверждают её тем же принципом контроля.
Подрядчик выполняет технологию, ведёт производственные записи и предоставляет исполнительные данные. Испытательная организация выполняет измерения по утверждённой программе и выдаёт результаты в пределах своей компетенции. Проектировщик оценивает соответствие расчётной модели и определяет техническое решение при отклонении. Техзаказчик организует проверку и оформляет допуск следующего этапа.
Генподрядчик управляет фронтом и календарём. Он не должен ставить подрядчика перед выбором между несанкционированным продолжением и простоем, если решение проектировщика не включено в процесс. Для спорной точки заранее задают контакт, срок ответа и пакет данных. Такая схема сокращает реальную остановку лучше, чем давление на оператора.
Приёмочный акт фиксирует не только подписи, но и границы принятой зоны, ссылку на критерии, перечень документов и оставшиеся условия. Если требуется мониторинг после открытия следующего этапа, это условие сохраняют в календаре. Передача фронта не отменяет незавершённую обязанность. Ответственность остаётся прослеживаемой.
Нельзя принимать основание только по внешнему виду поверхности или факту достижения установкой глубины. Эти признаки подтверждают операцию, но не весь расчётный результат. Нельзя также оценивать весь объект по одной лучшей контрольной точке. Репрезентативность определяется программой, а не удобством доступа.
Не следует менять критерий после получения результатов без проектного обоснования. Иногда расчёт действительно можно уточнить по фактическим данным, но это отдельное техническое решение с проверкой всех предельных состояний. Простое снижение порога ради закрытия акта недопустимо. То же относится к исключению неудобных глубинных интервалов.
Опасно демобилизовать оборудование до первичной проверки полноты данных. Если обнаружится пропущенная зона или необходимость доработки, повторный въезд повлияет на бюджет и график. Разумная точка готовности к демобилизации включается в договор. Она может быть связана не со всеми итоговыми отчётами, а с подтверждением отсутствия критических пробелов.
Нужны проект усиления с критериями, ИГИ, план элементов и зон нагрузок, программа контроля, исходные CPT или другие исследования, требования к материалу и график последующих работ. Приложите имеющиеся исполнительные схемы, журналы, выгрузки оборудования и перечень отклонений. Важно указать даты устройства и контрольных испытаний. По этим данным можно проверить сопоставимость и выделить незакрытые зоны.
Мы поможем увязать производственные параметры с контрольными точками, подготовить структуру сводной карты и определить данные, необходимые для решения проектировщика. Если массовые работы ещё не начались, требования лучше встроить в ППР и формы журналов. Если работы уже выполнены, сначала оценивают полноту имеющихся доказательств. Недостающий контроль планируют адресно, а не повторяют весь объём без анализа.
Отправьте проект усиления, инженерно-геологические изыскания и планируемый график работ. Инженеры «Точки опоры» оценят применимость технологии и подготовят предложение по выполнению работ и контролю результата. Пакет приёмки будет привязан к захваткам и проектным критериям. Это помогает открыть следующий этап без потери доказательности качества основания.
Это зависит от проектной задачи и утверждённой программы. CPT может подтверждать профиль характеристик массива, но обычно рассматривается вместе с исполнительной схемой, производственными параметрами и материалами. Это позволяет отличить единичное событие от системной проблемы. Решение фиксируют до перехода к следующей технологической операции.
Исходные измерения дают базу для сопоставления эффекта. Их расположение, методика и сроки должны быть согласованы с контрольными точками после обработки. Решение фиксируют до перехода к следующей технологической операции. Так у всех участников остаётся единая доказательная база.
Автоматического ответа нет. Проверяют достоверность измерения, геологию, соседние точки и журналы, после чего проектировщик определяет повторный контроль, локальную доработку или иное решение. Так у всех участников остаётся единая доказательная база. Ответственного за проверку назначают в рабочей процедуре объекта.
Критерий задаётся проектным решением и программой контроля. Техзаказчик организует процедуру, а подрядчик предоставляет доказательства выполнения принятой технологии. Ответственного за проверку назначают в рабочей процедуре объекта. Отклонение оформляют сразу, пока исходные данные доступны.
Точку готовности лучше установить договором. До выезда следует подтвердить полноту производственных данных и отсутствие очевидных зон, требующих немедленной доработки. Отклонение оформляют сразу, пока исходные данные доступны. Этот порядок сохраняет прослеживаемость для строительного контроля.
