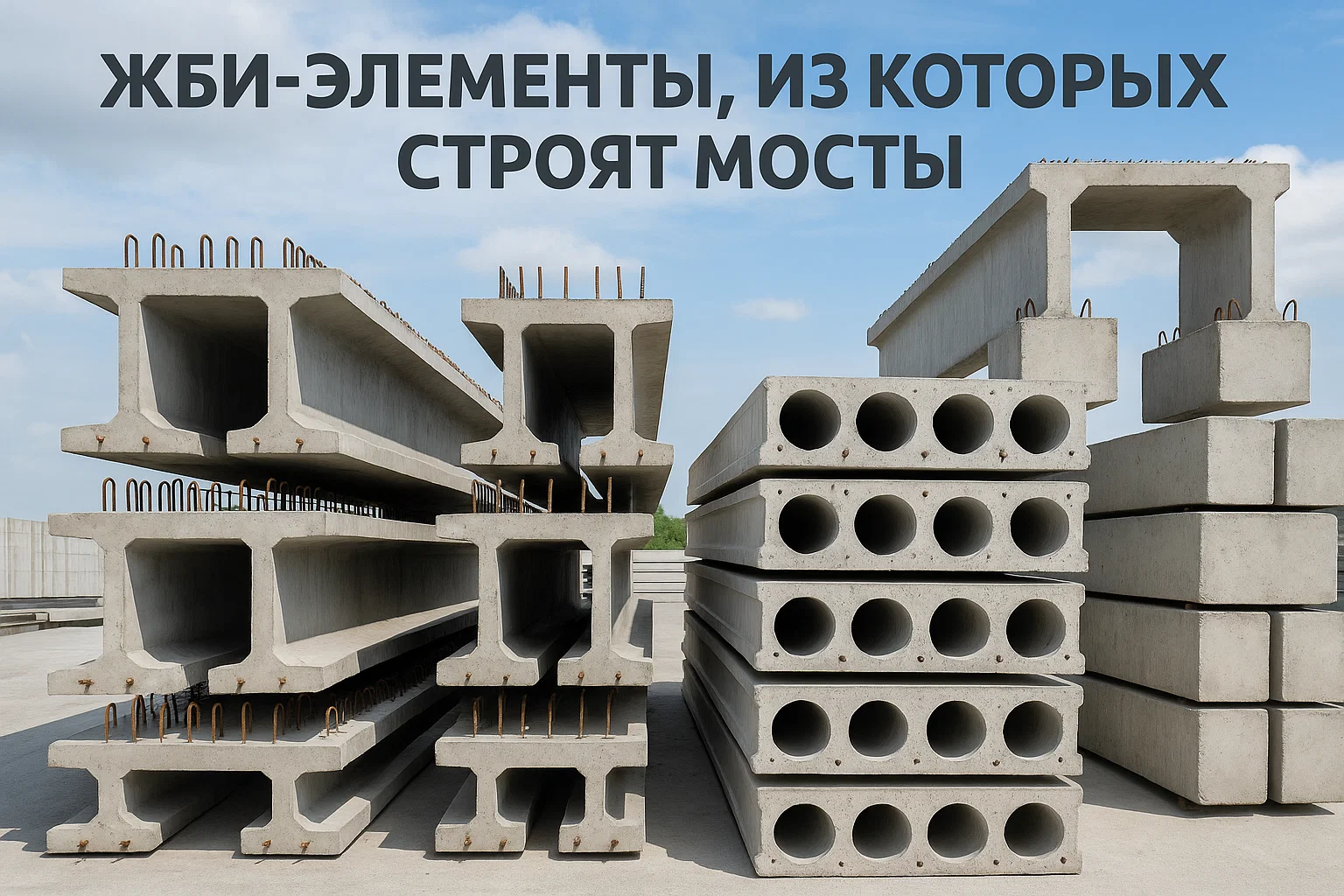

Железобетонные изделия заводского изготовления — основа индустриального мостостроения. Они обеспечивают предсказуемую геометрию, контролируемое качество и высокую скорость монтажа. Для мостов ключевую роль в системе играют забивные железобетонные сваи: они воспринимают продольные усилия от пролётного строения через ригели и опоры, переносят их на грунтовое основание и обеспечивают пространственную устойчивость сооружения. Ниже — практичная карта ЖБИ, которые применяются в мостах, и то, как они увязываются с технологией забивки свай.
Элемент | Что это и зачем нужен | Как стыкуется и работает в системе |
---|---|---|
Забивные железобетонные сваи (сплошного сечения; квадрат/круг; обычные или предварительно напряжённые) | Несущее основание опор и устоев. Воспринимают сжатие, работу на выдёргивание, часть горизонтальных воздействий в группе. | Забивка копровой техникой до проектного отказа/отметки; объединяются в ростверк (ригель/насадка), обеспечивая совместную работу с распределением нагрузки. Для больших глубин применяют составные сваи с заводскими узлами наращивания. |
Ростверк/насадка опоры (чаще монолит; возможны сборные элементы для малых мостов) | Передаёт усилия от ригеля/опорной части на группу свай, объединяет голову свай в единую схему. | Сваи обрезаются по отметке, оголовки подготавливаются, выполняется сопряжение с ригелем/насадкой. Геометрия и защитный слой бетона в зоне оголовков критичны для долговечности. |
Ригель опоры (балка поперёк оси пути) | Принимает нагрузки от пролётного строения/опорных частей и передаёт их на ростверк/сваи. | Может быть сборным с последующим омоноличиванием стыков или полностью монолитным; сопрягается с подферменными площадками/опорными частями. |
Стойки/тело опоры (колонны, стенки) | Формируют высоту опоры, обеспечивают геометрию и воспринимают горизонтальные влияния совместно с фундаментом. | Сборные сегменты возможны на стандартизованных объектах; чаще применяется монолит с сопряжением к ригелю и ростверку. |
Балки/фермы пролётного строения (преднапряжённые ЖБ-балки, плитно-балочные элементы) | Переносят полезные нагрузки через диафрагмы/поперечные связи на опоры. | Устанавливаются на опорные части; сверху, как правило, устраивается монолитная плита проезжей части, обеспечивающая совместную работу. |
Плита проезжей части (монолит или сборно-монолит) | Обеспечивает сплошную жёсткую настильную конструкцию с требуемой жёсткостью на изгиб и сдвиг. | Стыкуется с поперечными рёбрами/диафрагмами, обеспечивает распределение нагрузок на балки. |
Устои (стеновые/стоечно-балочные) | Концевые опоры моста, воспринимают давление грунта и нагрузки от насыпи. | Основание — группа забивных свай; передача усилий — через ростверк и ригель. |
Переходные плиты | Снижают деформационный перепад между насыпью и конструкцией моста. | Опираются на устой и насыпь по проектной схеме, предотвращают просадки кромки покрытия. |
Блоки тротуаров, водоотводные лотки, парапетные/барьерные блоки | Элементы оснащения и безопасности, обеспечивают отвод воды и ограждение. | Сопрягаются с плитой/консолями; в местах анкеровки соблюдается защитный слой и схема армирования. |
ЖБ элементы водопропусков/арок (когда мост совмещён с трубами) | Альтернатива малыми пролётами, если гидравлика позволяет. | Встраиваются в систему подходов, сопряжены с насыпями и откосами. |
Нагрузка от транспорта воспринимается плитой проезжей части и балками. Через опорные части она поступает на ригель и далее — в ростверк, который распределяет усилие на группу забивных свай. В расчёте учитывается групповая работа по схеме «фундаментная решётка на упругом основании», проверяются осадки, крены, усилия в отдельных сваях и требуемый шаг/количество. В исполнении важны три вещи: точность координат свайных кустов, качество оголовков под сопряжение с ростверком и фактическая несущая способность, подтверждённая отказом при забивке и, при необходимости, испытаниями.
Заводское изготовление обеспечивает стабильность состава бетона, защитного слоя, геометрии и качества армирования. Для свай контролируются прочность бетона на заданный срок распалубки и отгрузки, качество стыковых узлов составных изделий, отсутствие дефектов оголовков и носков, а также прямолинейность. На площадке — сохранность покрытия, корректное складирование на прокладках, строповка за предусмотренные петли/закладные. По мере монтажа ведут журналы забивки, фиксируя отметки, проектные и фактические длины, отказ/энергию удара, положение в плане и по высоте.
Свая подаётся к копру, выверяется вертикальность либо заданная батарность, выполняются пробные удары и основная забивка. По достижении проектного отказа выполняется обрезка верхов по отметке ростверка. Голову сваи подготавливают под сопряжение (очистка, выравнивание, защита арматуры). Если применяются составные изделия, узлы наращивания выполняются в соответствии с заводской картой стыка и технологией. В кустах выдерживаются расстояния между осями и защитные зоны, чтобы обеспечить удобство устройства ростверка, установки опалубки и бетонирования.
Опоры в русловой части подвергаются воздействию течения и ледохода, поэтому конструктивно защищаются тумбами, ледорезами и более жёсткими схемами ростверков; в зоне плесов и подмоя контролируется отметка низа ростверка относительно русла и глубина заделки свай. На устоях важен узел сопряжения пролетного строения с переходной плитой для предотвращения «ступеньки» на стыке. На всех стадиях поддерживается непрерывность путей водоотведения: лотки, уклоны, деформационные швы с водонепроницаемыми решениями.
Вопрос | Практический ответ |
---|---|
Глубина и длина сваи | Определяются расчётом и геологией; заводская номенклатура закрывает типовые диапазоны, для «глубоких» оснований — составные сваи. |
Сечение и тип армирования | Задают исходя из расчёта несущей, работы на выдёргивание и требований к оголовку; при необходимости применяют преднапряжённые изделия. |
Контроль качества после забивки | По журналам отказа; при сомнениях — быстрые неразрушающие методы целостности, пробные статические испытания на заданных точках. |
Сопряжение с ростверком | Подготовка оголовков, выдерживание отметки, укладка арматуры ростверка с достаточным анкерованием и защитным слоем, соблюдение геометрии опалубки. |
В проекте фиксируются координаты свайных кустов, шаг, допуски по вертикальности/смещению, отметки обрезки, состав арматуры ростверка и ригелей, тип ЖБИ пролётного строения и схема водоотвода. В ППР на забивку — тип копровой установки, последовательность забивки внутри кустов и по опорам, критерии прекращения забивки, контрольные операции, требования по складированию, подаче и строповке изделий. Для приёмки — перечень актов скрытых работ, журналы, исполнительные схемы, протоколы испытаний (при их предусмотренности).
Команда берёт на себя подбор номенклатуры ЖБИ для основания, компоновку свайных кустов, технологию забивки, подготовку ППР и контроль качества, а также увязку с надземными элементами опор. На объектах, где это целесообразно, организуются пробные сваи и испытания для верификации расчётных решений. Такой подход ускоряет строительство, снижает риски перерасхода материалов и повышает предсказуемость сроков.
