Что такое свайно‑ростверковый фундамент и когда он уместен?

24 авг 25г.
4
свайно‑ростверковый фундамент

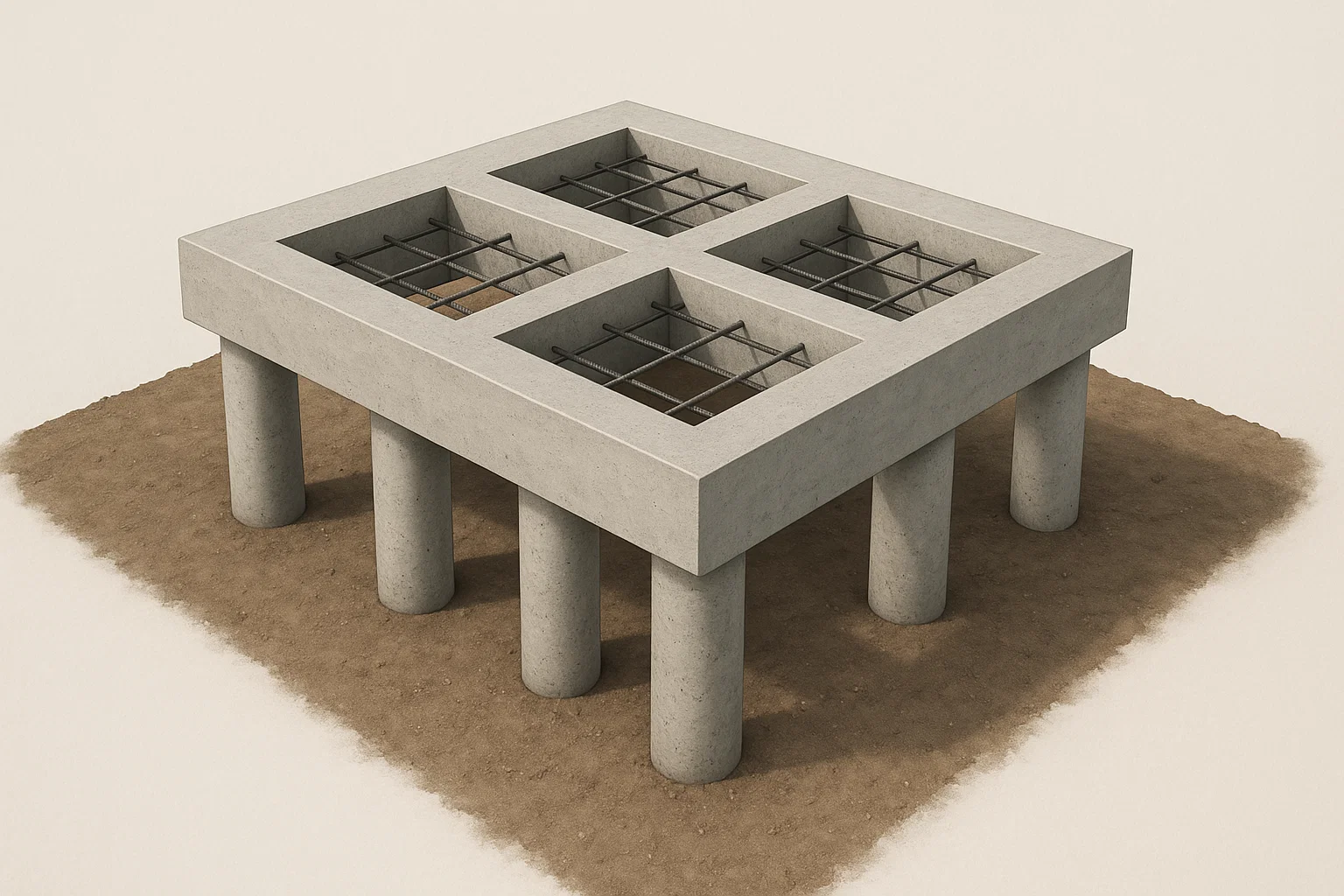

Свайно‑ростверковый фундамент (СРФ) — это система «сваи + ростверк», в которой нагрузка от здания передаётся на грунт через группу свай, объединённых монолитным или сборным ростверком (балкой/плитой). СРФ применяют, когда верхние слои основания слабые, неоднородные, пучинистые или переувлажнённые; когда важны малые осадки, а также на склонах и в стеснённых городских условиях.

Типовые поводы выбрать СРФ: высокий уровень грунтовых вод; техногенные насыпные слои; просадочные/торфяные грунты; перепады рельефа; реконструкция рядом с действующими сооружениями; ограничение по глубине котлована и срокам.

Состав системы и ключевые элементы

  • Сваи (забивные железобетонные, буронабивные, буроинъекционные, CFA и др.) воспринимают вертикальные нагрузки и, при необходимости, горизонтальные/косые усилия.
  • Ростверк (низкий — на подготовке; высокий — над грунтом) объединяет сваи, распределяет нагрузки и служит базой для стен/колонн.
  • Подготовка основания под низкий ростверк (подбетонка, гидроизоляция) либо открытая продуваемая подростверковая зона при высоком ростверке.

Плюсы и ограничители СРФ

Вопрос СРФ — сильные стороны На что обратить внимание
Осадки Нагрузка уходит на несущие горизонты; контролируемые деформации Учёт отрицательного трения (насадки/насыпь), групповое взаимодействие свай
Скорость Минимум земляных работ; быстрый цикл при забивных сваях Шум/вибрация — подбирать технологию (вдавливание, лидерное бурение)
Геометрия Работает на сложном рельефе; легко шагать пролётами Точная геодезия и журнал забивки/бурения обязательны
Экономика Оптимален на слабых верхних слоях vs монолитная плита Цена чувствительна к длине/количеству свай и доступу техники

Виды свай и области применения

Вид сваи Как изготавливается/монтируется Где уместна Особенности
Забивная ЖБ Заводские элементы, погружение ударом/вибро/вдавливанием Большие объёмы, плотные/средние грунты, жёсткие сроки Высокая скорость; вибрация/шум; контроль отказа и отклонений
Буронабивная Скважина + арматура + бетонирование Город, рядом с чувствительной застройкой, валуны Нет ударов; контроль бетона/клетки/обсадных труб
Буроинъекционная (микросваи) Бурение малого диаметра + инъекция Стеснённые условия, усиление фундаментов Передаёт нагрузку через инъецированный столб; работа на трение
CFA (непрерывный шнек) Бурение и бетонирование шнеком без извлечения Стабильные несвязные грунты, быстрые циклы Технологичность; контроль непрерывности подачи
Стальные трубчатые/свай‑оболочки Забивка/вдавливание, иногда с заполнением бетоном Высокие нагрузки, ГТС, мосты Требуют корзащиты; высокая несущая

Ростверк: высокий или низкий

Тип ростверка Конструктивная схема Когда выбирают Замечания по узлам
Высокий («висячий») Плита/балки выше уровня грунта Пучинистые/промерзающие грунты, высокий УГВ, вентиляция подполья Узлы оголовков: анкерование выпусков, защитные слои; вентилирование и защита от продувания
Низкий На подготовке (подбетонка + гидроизоляция) Спокойные грунтовые условия, удобство гидроизоляции пола Разделение ростверк/пол по звуко‑ и температурным швам; капиллярный разрыв

Материал ростверка чаще — монолитный железобетон. Толщина, армирование, анкеровка свай — по расчёту прочности/пробивной силы и трещиностойкости.

Как проектируют СРФ (пошагово)

  1. Изыскания: состав грунтов, уровни и колебания ГВ, просадочность/пучение, агрессивность среды.

  2. Нагрузки и сочетания: постоянные, полезные, снег/ветер, особые.

  3. Предварительное решение: тип свай, длина, шаг, тип ростверка, глубина промерзания/подготовка.

  4. Расчёт свай: несущая по материалу/грунту, отрицательное трение, проверка на выдёргивание/горизонт.

  5. Расчёт групповой работы: коэффициенты взаимного влияния, шаг/поле, осадки группы.

  6. Ростверк: прочность, трещиностойкость, пробивная сила (в местах оголовков), анкеровка свай, швы и примыкания.

  7. Конструктивная деталировка: выпуски, закладные, защитные слои, гидроизоляция, термо‑ и звукоразделение.

  8. Программа испытаний: опытные/контрольные испытания (стат/динамика) и критерии приёмки.


Производство работ: от разбивки до приёмки

Подготовка: ППР, разбивка осей и точек свай, организация проездов и складирования, ограждение и опасные зоны.
Монтаж свай: забивка/бурение по журналу с фиксацией отклонений, «отказа», глубин, отметок оголовков. При сложных грунтах — лидерное бурение или вдавливание.
Испытания: опытная свая и выборочный контроль по программе (статические/динамические).
Ростверк: опалубка, арматура с анкеровкой оголовков, закладные, закладные гильзы, бетонирование по картам, уход за бетоном.
Исполнительная документация: исполнительная схема свайного поля (координаты/отметки), акты скрытых работ, паспорта на сваи, протоколы испытаний, журналы работ.


Частые ошибки и как их избежать

  • Игнорирование отрицательного трения при отсыпках/осадках — завышение несущей.

  • Недооценка группового эффекта: слишком тесная «шахматка» → осадки больше расчётных.

  • Отсутствие/урезание опытных испытаний свай.

  • Ошибки в узлах анкеровки свай в ростверк: недостаточный защитный слой, короткие анкера, слабая сварка/вязка.

  • Смешение функций «ростверк = пол»: отсутствие разрыва и деформационных швов приводит к трещинам отделки.

  • Непродуманная логистика: нет места для подачи/наращивания, нет настилов на слабых грунтах.


Стоимость и сроки: от чего зависят

  • Длина и тип сваи (влияют на сменную производительность и объём бетона/арматуры).

  • Доступ техники (гусеницы/колёса, необходимость трала, настилы/мостки).

  • Грунты (валуны, техногенные включения → лидерное бурение; высокий УГВ → водопонижение).

  • Объём и требования к испытаниям.

  • Сезон и температурный режим (прогрев/противоморозные мероприятия).


Сравнение решений (очень кратко)

Критерий Свайно‑ростверковый Монолитная плита Лента (мелкого заглубления)
Слабые грунты верхних слоёв ✔️ Эффективен Требует усиленной подготовки/утолщения Чаще не рекомендована
Высокий УГВ ✔️ Высокий ростверк решает Риск всплытия/дорогие меры Риск намокания/морозного пучения
Скорость Высокая при забивных Средняя Высокая на «здоровых» грунтах
Вибрации/шум Зависит от технологии Низкие Низкие

Вопросы эксплуатации и долговечности

Коррозионная среда требует подбора классов бетона, защитных слоёв, возможного применения антикоррозионных мероприятий для стальных элементов. При высоком ростверке обеспечивают продух/вентиляцию подполья и защиту от продувания, при низком — корректно выполняют гидро‑ и пароизоляцию узла «ростверк–пол». Деформационные швы в ростверке и отделении пола — обязательный элемент в больших протяжённостях.


Чек‑лист Заказчика перед стартом

  1. Актуальные изыскания и топооснова.

  2. Чёткое ТЗ: нагрузки, планировочные решения, ограничения площадки.

  3. Выбранная технология свай и программа испытаний.

  4. ППР с логистикой и безопасностью, график работ.

  5. Понимание состава исполнительной документации на приёмке.


Что делает «Точка Опоры»

  • Помогаем выбрать тип свай и ростверка по результатам изысканий и ТЗ.

  • Выполняем расчёт и проект СРФ с учётом отрицательного трения, групповой работы и трещиностойкости ростверка.

  • Организуем опытные/контрольные испытания свай.

  • Обеспечиваем производство работ: сваебойные/буровые комплексы, опалубка/арматура, бетонирование.

  • Сдаём объект с полным комплектом исполнительной документации и гарантийными обязательствами.


FAQ

Нужно ли всегда делать низкий ростверк? Нет. На пучинистых грунтах и при высоком УГВ часто выгоднее высокий ростверк с продухами.
Сколько свай под дом? Определяется расчётом по нагрузкам и грунтам; сначала испытания/опытная свая — потом окончательная «шахматка».
Можно ли «смешать» типы свай? В одном поле — только при обосновании и разделении по зонам; для реконструкций это распространённое решение.


Итог. Свайно‑ростверковый фундамент — гибкая и надёжная основа для строительства на сложных грунтах. Правильный выбор технологии, корректный расчёт и дисциплина на монтаже позволяют получить предсказуемые осадки и долговечность конструкции при разумной стоимости и сроках. Команда «Точка Опоры» готова сопровождать проект от первой консультации до сдачи исполнительной документации.
