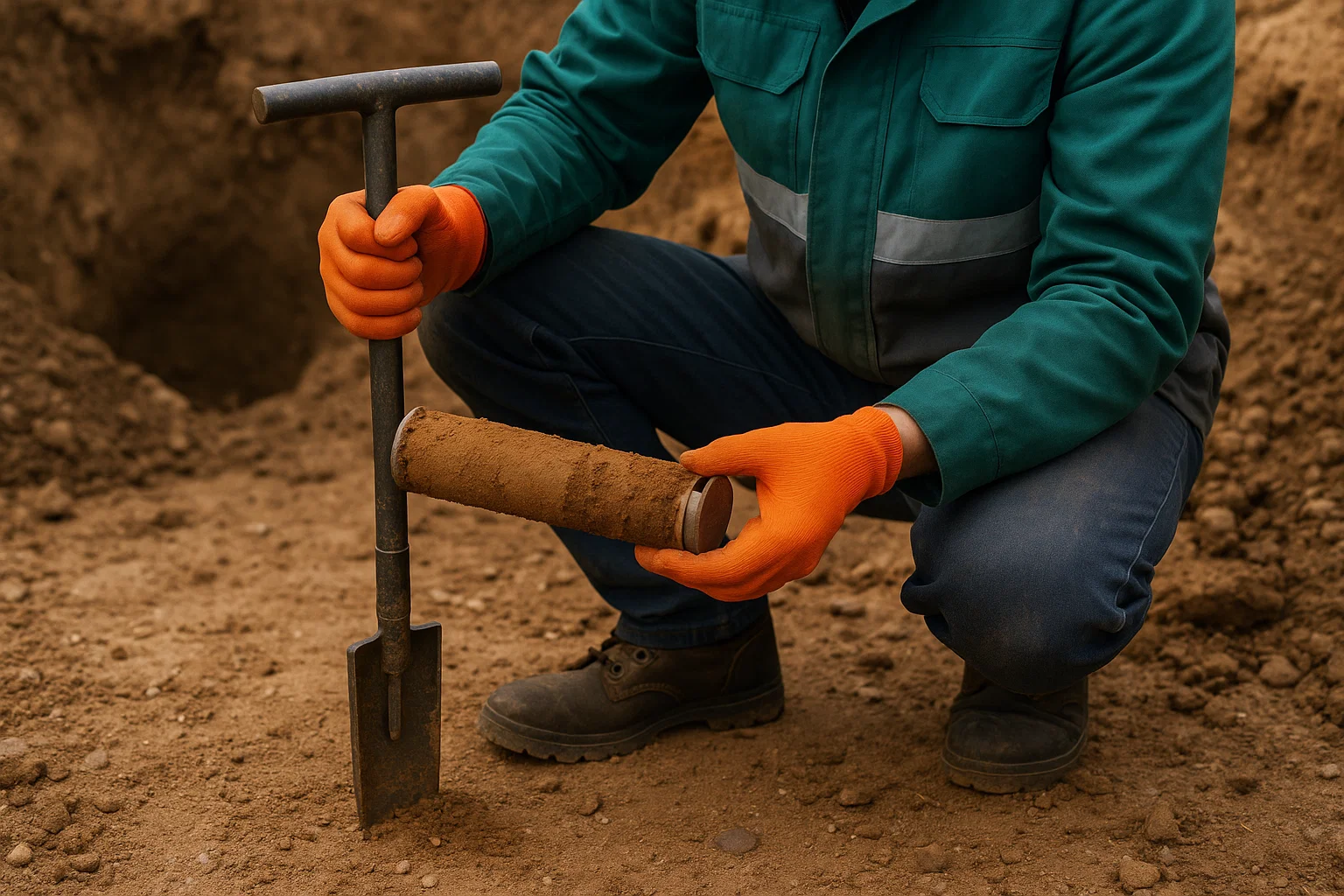

Отбор керна грунта: ключ к реальным свойствам основания

Отбор керна грунта — это получение столбика грунта из скважины с максимально сохранённой природной структурой. По сути, это «срез» массива в том виде, как он реально залегает в основании будущего сооружения. В отличие от сыпучей пробы, керн сохраняет слоистость, плотность, включения, трещиноватость и водонасыщенность, то есть то, что определяет поведение грунта под нагрузкой.

Зачем это нужно строительной площадке? Всё просто: ни одна опора эстакады, ни одна опора моста, ни одна несущая стойка ЛЭП, ни один свайный фундамент не опирается на абстрактное слово «грунт». Они опираются на конкретный массив с конкретной несущей способностью. Отбор керна даёт материал для лабораторных испытаний ненарушенной структуры. Это именно те испытания, которые позволяют оценить прочность, сжимаемость и деформируемость слоя на реальной глубине заложения сваи или фундаментной плиты.

Если фундамент рассчитывается без керна, проектировщик вынужден использовать усреднённые предположения по типу грунта в районе. В лучшем случае это ведёт к завышенному запасу (дорогие лишние сваи, лишняя длина свай, тяжёлый ростверк). В худшем — к недооценке просадок и неравномерных осадок.

Отбор керна — это, по сути, страховка от угадываний. Это рабочая база для проекта основания.

Что такое керн грунта и чем он отличается от обычной пробы

Под «керном» в инженерно-геологической практике понимают цилиндрический или приближенный к цилиндрическому образец грунта, извлечённый из толщи при проходке скважины так, чтобы его структура осталась ненарушенной. В керне сохраняются:

• естественная плотность и сложение частиц;
• слоистость и чередование фракций (например, переход от плотного песка к илистому прослою);
• включения (органика, техногенные фрагменты, прослойки насыпного материала);
• признаки водонасыщенности и фильтрации.

Обычная «сыпучая проба» после бурения часто уже перемешана. Она годится для определения влажности, гранулометрического состава, наличия отдельных включений. Но она не показывает, как именно этот грунт работает под нагрузкой, сожмётся ли он, поедет ли в сторону сдвигом при давлении от опоры, как будет вести себя со временем.

Керн — это материал для испытаний ненарушенной структуры. Это единственный способ получить не только «что это за грунт по названию», но и «каким образом он держит нагрузку и даёт осадку».

Как происходит отбор керна грунта на площадке

Отбор керна выполняется в процессе бурения инженерно-геологических скважин. Скважины располагают на тех точках, где планируется установка опор: под опорой эстакады, под стойкой моста, в зоне будущего ростверка, вдоль линии, где будут проходить опоры ЛЭП или технологические мачты. Это принципиально: нет смысла брать керн в стороне, потому что даже в пределах одного участка грунт может меняться буквально за несколько метров.

Отбор ведут специальными керноприёмниками. Они позволяют извлечь столбик грунта с минимальными нарушениями формы и без перемешивания. После поднятия керн немедленно фиксируется по глубине залегания (с какой отметки и до какой отметки он извлечён), описывается визуально (тип грунта, видимые включения, состояние увлажнения) и укладывается в защитную тару, чтобы не разрушилась структура и не испарилась влага.

Сам момент отбора — не просто буровая операция. Это ещё и фиксация контекста: уровень грунтовых вод, наличие слабых прослоев, органики, насыпных участков, техногенного мусора, участков с нарушенной структурой. Эти признаки не всегда видно по журналу бурения, но они считываются по керну.

После отбора и описания керн упаковывается и направляется в лабораторию для дальнейших испытаний.

Почему важно сохранить структуру керна до лабораторных испытаний

Керн ценен только тогда, когда он доехал до лаборатории в том же состоянии, в котором находился в основании. Если он высох, рассыпался, был смят транспортировкой или недокументированно обрезан, результат испытаний теряет смысл.

Для свайных фундаментов, ростверков и опор мостов особенно важно сохранить два параметра:

1. Естественную влажность. Водонасыщенность напрямую влияет на прочность на сдвиг, сжимаемость и фильтрационные свойства грунта. Переувлажнённая толща под опорой может со временем давать дополнительные осадки и боковые смещения.
2. Естественную плотность и слоистость. Если керн «подмяли», а потом испытали, получится более «мягкий» грунт, чем в реальности. Проектировщик заложит лишнюю длину сваи или завысит количество свай в кусте.

То есть аккуратная упаковка и маркировка керна — обязательное условие. Это не просто геологическая дисциплина. Это финансово важный момент для заказчика, потому что от качества керна зависят будущие объёмы фундамента.

Что определяют по керну в лаборатории

Керн идёт в лабораторию для испытаний грунта ненарушенной структуры. Такие испытания позволяют получить:

• деформируемость слоя (как он сжимается под нагрузкой);
• прочность на сдвиг (как грунт сопротивляется сдвигу и выдавливанию);
• модуль деформации (насколько жёстко слой реагирует на заданную нагрузку);
• характер осадки во времени (быстрая, замедленная, ползучая).

Эти параметры напрямую используются при расчёте несущей способности основания. Если говорить более приземлённо — по этим данным определяется, сколько свай нужно, на какую глубину их заводить и какой шаг задавать между сваями в кусте. По тем же данным назначается высота и тип ростверка.

Керн также помогает выделить проблемные прослои. Если в теле будущего фундамента встречается прослой слабого грунта, который под нагрузкой будет долго давать осадку, это необходимо учесть в проекте. Без керна такой слой легко пропустить.

Пример упрощённой связи «керн → проект фундамента»

Такой подход обеспечивает не только техническую надёжность, но и экономику: не переплачивать за сваи, которые не нужны, и не экономить там, где экономить нельзя.

Как отбор керна связан с будущими испытаниями свай

Когда свайный подрядчик проводит испытания сваи нагрузкой (статические испытания несущей способности), он фактически проверяет, как свая работает в реальном грунте. Но чтобы испытания сваи были осмысленными, нужно понимать, в какой именно слой она упёрлась пятой и через какие слои проходит её ствол.

Здесь отбор керна и результаты лабораторных испытаний дают фон. Мы знаем:

• на какой отметке находится плотный слой, куда планировалась пята сваи;
• есть ли над ним слабые зоны, которые будут давать дополнительную осадку;
• каков характер бокового трения по стволу сваи.

Дальше статические испытания сваи подтверждают расчёт на площадке. Если несущая способность сваи и осадка соответствуют прогнозу, можно переходить к промышленной забивке или бурению остальных свай и формированию ростверка. Если нет, вносятся корректировки до начала массовых работ.

Отсюда вывод: отбор керна — это не «геологи для геологов». Это подготовка для фактической проверки сваи на объекте, прежде чем строить опору эстакады, моста или ЛЭП в полном объёме.

Почему отбор керна важен не только для мостов и крупных транспортных объектов

Отбор керна грунта важен даже в случае малоэтажного строительства на слабых грунтах. Частный дом или небольшое промышленное здание на свайном фундаменте в насыпном или водонасыщенном грунте может получить серьёзную неравномерную осадку, если одна сторона фундамента «провалится» глубже. Это потом приводит к перекосу, трещинам, проблемам с дверными и оконными проёмами и, в худшем случае, к ремонту уже построенного ростверка.

Керн в этом случае помогает выявить слабые прослои и определить, нужно ли заводить сваи в более глубокий несущий слой, а не оставлять короткие сваи в сомнительном верхнем горизонте. Для заказчика это важный момент: иногда кажется, что «короткая свая дешевле», но если она опирается не туда, экономия превращается в будущий ремонт.

Тот же принцип работает на промышленных участках с техногенными насыпями. Там грунт может быть неоднородным: смесь песка, строительного мусора, обломков старых фундаментов. Отбор керна фиксирует, что это фактически не несущая толща, и позволяет заранее учесть необходимость ухода опор глубже.

Документирование и включение керна в отчёт

Отбор керна грунта фиксируется документально. В журнале указывается:

• номер скважины и её координаты относительно будущего сооружения;
• глубина отбора каждого отрезка керна;
• визуальное описание фрагмента (тип грунта, включения, влажность);
• условия залегания (наличие воды, прослоев, признаков разуплотнения).

Затем эти данные включаются в инженерно-геологический отчёт. Отчёт — это не только «картины разрезов», но и обоснование выбора типа фундамента: забивные железобетонные сваи, стальные сваи, буронабивные сваи, сваи, выполненные непрерывным шнеком, микросваи и т.д. Там же формулируются рекомендации по глубине заложения и по типу ростверка.

Позже этот отчёт используется в проектной документации, в проекте производства работ (ППР) на свайные работы и в исполнительной документации по свайному полю. Это означает, что отбор керна влияет не только на расчёт, но и на то, как объект будет сдан технадзору.

Итог: отбор керна грунта — это база для уверенного фундамента

Отбор керна грунта — это способ получить реальный материал основания с сохранённой структурой, а не абстрактное описание «песок», «суглинок», «глина». По керну проводят лабораторные испытания грунтов ненарушенной структуры, определяют деформируемость и прочность слоёв, уточняют глубину несущего пласта и прогнозируют осадки.

Эта информация напрямую определяет:

• сколько свай нужно под опору;
• на какую глубину заводить сваю;
• как формировать свайный куст и ростверк;
• будет ли опора стабильной по вертикали и по горизонту.

Для заказчика это в итоге означает простую и понятную вещь: без корректного отбора керна грунта невозможно честно ответить, выдержит ли площадка ту нагрузку, ради которой вообще затевается строительство — будь то эстакада, мост, опора ЛЭП или фундамент здания на сваях.
