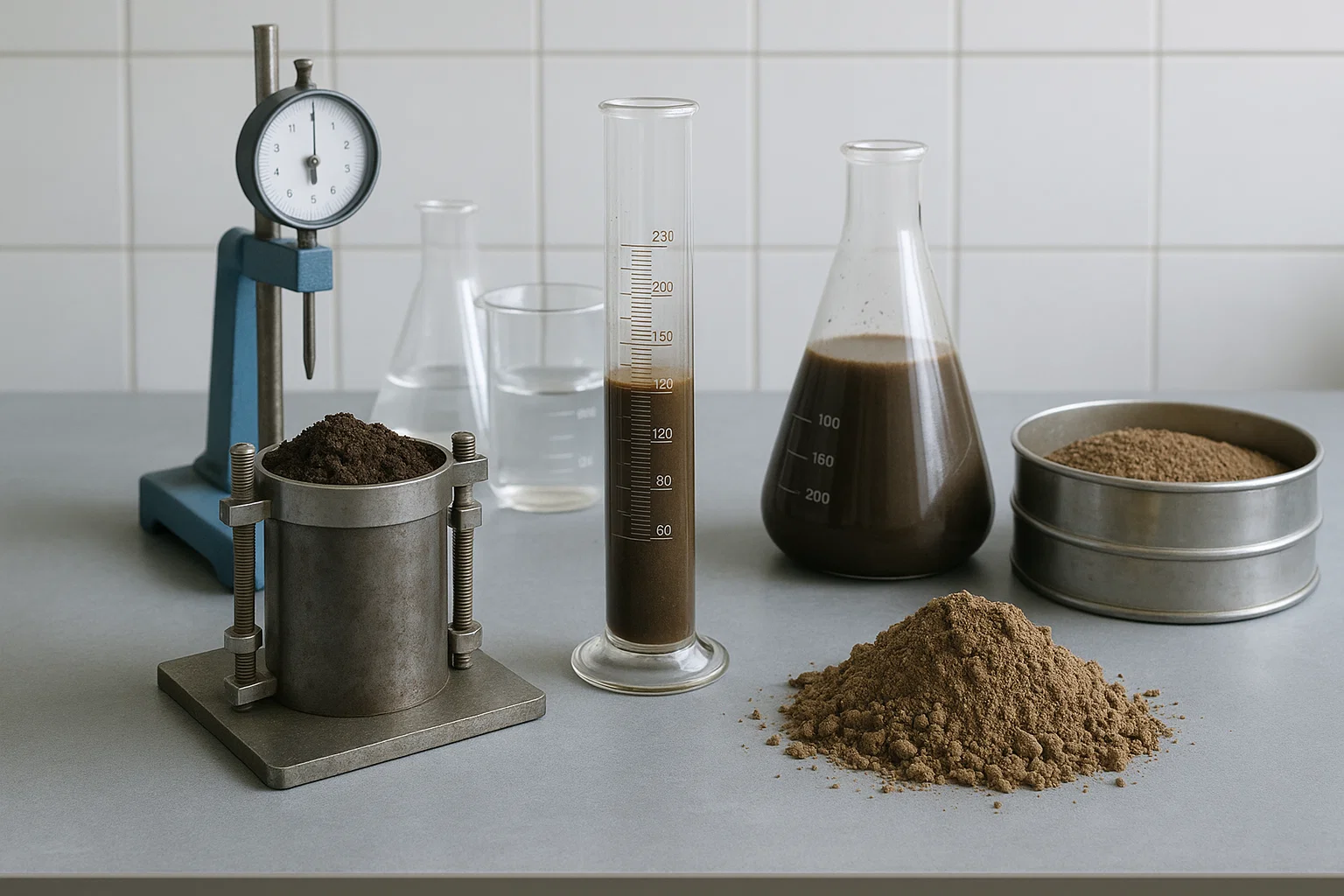

Лабораторные испытания грунтов: что реально проверяется и почему без этого нельзя считать фундамент

Лабораторные испытания грунтов — это этап инженерно-геологических изысканий, в рамках которого грунт изучается не «в целом по площадке», а в цифрах. Из образцов, поднятых при бурении, получают конкретные физико-механические характеристики слоёв основания: плотность, влажность, прочность, модуль деформации, сжимаемость и другие параметры. Эти значения дальше используются в расчётах несущей способности и осадок, то есть напрямую влияют на то, каким будет фундамент (свайный или поверхностный), сколько свай потребуется, какой длины будут сваи, какой высоты нужен ростверк, и выдержит ли опора моста или эстакады эксплуатационные нагрузки без крена и трещин.

Важно понимать простую вещь: лабораторные испытания грунтов не являются оторванной «наукой ради отчёта». Это рабочий инструмент. Результаты испытаний входят в инженерно-геологический отчёт и становятся исходными данными для проекта основания, а потом входят в исполнительную документацию уже построенного свайного фундамента. Если лабораторные испытания некачественные или их просто не было, проектировщик вынужден закладывать избыточный запас по сваям, длине свай, шагу свайного куста, толщине ростверка. Это автоматически отражается на смете и сроках строительства.

Как берут образцы для лабораторных испытаний грунтов

То, что будет происходить в лаборатории, очень зависит от того, как был получен сам образец. При инженерно-геологических изысканиях бурятся скважины на разных отметках, в том числе в местах будущих опор и вдоль трассы будущей эстакады или путепровода. В процессе бурения выполняется отбор проб.

Существуют образцы нарушенной структуры и образцы ненарушенной структуры. Нарушенная структура — это когда грунт извлекается в рассыпчатом виде, уже перемешан. Это подходит для определения влажности, гранулометрического состава и некоторых физических свойств.

Ненарушенная структура — это специальный отбор с сохранением естественного сложения массива, без перемешивания. Такой образец нужен для испытаний на сжимаемость и прочность. Именно эти данные показывают, как грунт поведёт себя под реальной нагрузкой от опоры. Это особенно важно в мягких, водонасыщенных, просадочных и органических грунтах, а также в зонах с техногенной отсыпкой, где есть риск неравномерной осадки.

Отбор фиксируется в журналах бурения. Указывается глубина заложения, тип грунта, водоносные горизонты, визуальные включения (например, органика, строительный мусор, техногенная подсыпка). Эти данные вместе с образцами переходят в лабораторию.

Что именно проверяют в лаборатории

Основные группы показателей можно описать без погружения в лишнюю терминологию.

Первая группа — физические свойства. Это влажность, плотность, пористость, степень водонасыщения. По этим данным понимают, насколько грунт «набран водой», как он будет вести себя при сезонных изменениях и при нагружении.

Вторая группа — деформационные характеристики. Это сжимаемость и модуль деформации. По сути, это ответ на вопрос: насколько сильно «сядет» слой под нагрузкой. Это определяет прогноз осадки фундамента или свайного куста и помогает заранее оценить, будет ли разность осадок по опорам.

Третья группа — прочность и сопротивление сдвигу. Это то, насколько грунт сопротивляется сдвигу, разрушению структуры, выдавливанию. Для свайных фундаментов это критично, потому что свая воспринимает нагрузку не только через пяту (упор на плотный слой), но и через боковое трение ствола. А боковое трение — это как раз взаимодействие с окружающим грунтом. Если грунт слабый по сдвигу, это учитывается при расчёте несущей способности сваи.

Четвёртая группа — параметры, связанные с длительным поведением грунта. Это вторичная консолидация, ползучесть, чувствительность к обводнению. Для слабых слоёв (например, водонасыщенных глинистых толщ, органоминеральных прослоек, техногенных насыпей) важно не только то, как грунт держит нагрузку в моменте, но и то, как он будет «ползти» под постоянной нагрузкой от сооружения через месяцы и годы.

Таким образом, лабораторные испытания грунтов дают не абстрактное «плохой или хороший грунт», а числовые параметры, которые проектировщик подставляет в расчёт несущей способности и осадки.

Как лабораторные испытания грунтов переходят в расчёт фундамента

Лабораторные данные сводятся с результатами полевых работ (скважины, статическое зондирование, динамическое зондирование, испытания штампом, испытания эталонной сваи нагрузкой). После этого формируется инженерно-геологический разрез: показывается послойно, какие грунты идут сверху вниз, на какой глубине начинается относительно прочный слой, где находятся слабые прослойки, как высоко стоит вода.

Дальше проектировщик анализирует, как фундамент должен передавать нагрузку в грунт. Этот шаг критично важен для свай.

Если, по данным лабораторных испытаний, на глубине, скажем, 8–10 метров начинается плотный слой с высокой несущей способностью, сваи можно заводить именно туда и проектировать концевое сопротивление (опирание пятой сваи). Если прочный слой глубже, а над ним толща относительно мягкая, нагрузка будет распределяться по боковому трению вдоль ствола сваи на всём протяжении. В таком случае важна не только конечная отметка сваи, но и длина рабочей части ствола, плотность грунта по высоте и отсутствие слабых включений.

Для ростверка это означает следующее: ростверк не может быть назначен «на глаз». Он должен учитывать, как именно группа свай (свайный куст) будет работать в конкретном грунтовом окружении, не создавая перекосов и не провоцируя неравномерных осадок.

В итоге лабораторные испытания грунтов отвечают на вопрос не только «сколько свай нужно», но и «какой длины каждая свая», «каким шагом их ставить» и «на какой отметке потом резать оголовки под ростверк».

Почему без лабораторных испытаний грунтов нельзя честно оценить осадки

Нагрузка от моста, эстакады, опоры транспортной развязки, тяжёлого технологического оборудования, высоких опор ЛЭП — это не просто «вес вниз». Это постоянное давление на конкретную площадь основания. Если грунт под нагрузкой слишком сжимаемый, он даст заметную осадку. Если грунт неоднородный по пятну фундамента, одна сторона опоры может осесть больше другой. Это создаёт крен.

Именно лабораторные испытания позволяют оценить модуль деформации слоёв и тем самым спрогнозировать осадку и разность осадок между соседними опорами. Для линейных сооружений (эстакада, путепровод) это критично: пролётное строение должно лечь в проектную геометрию, без ступенек и без переломов. Даже небольшая разница в осадке опор способна дать напряжения, которые в дальнейшем проявятся как трещины или повышенные деформации.

То же самое относится к малоэтажному строительству и частным фундаментам на сваях. Если не знать реальную сжимаемость грунта по результатам лабораторных испытаний, легко получить дом, у которого одна сторона «села», а другая осталась выше. Исправить это после устройства ростверка уже практически невозможно без усиления и подъёма.

Лабораторные испытания грунтов и агрессивные условия

Отдельная задача лаборатории — оценка условий, в которых будет работать фундамент и сваи с точки зрения долговечности. Грунт может быть водонасыщенным, с растворёнными агрессивными компонентами, может вызывать коррозионное воздействие на сталь и арматуру, может провоцировать ускоренное изнашивание оголовков и анкеровочных зон. Это особенно актуально для опор мостов в акватории, для опор эстакад рядом с техногенными отсыпками и для фундаментов, которые работают в зоне постоянного увлажнения.

Такие параметры влияют на выбор материалов: класс бетона, защитный слой арматуры, необходимость покрытий и защитных мер для стальных элементов. Они также попадают в проект производства работ (ППР) и в технические требования к контролю качества при устройстве свай и ростверка.

Как результаты лабораторных испытаний грунтов оформляются документально

Лабораторные данные не остаются «в тетрадке у геолога». По итогам изысканий формируется инженерно-геологический отчёт. В нём указываются:

• стратиграфия (последовательность слоёв, глубины залегания);
• физические и механические характеристики каждого слоя;
• уровень грунтовых вод и условия водонасыщения;
• оценка несущей способности грунта и прогноз осадок;
• выводы и рекомендации по типу фундамента, глубине заложения и работе свайного поля.

Далее эти сведения становятся исходными для проектной документации фундамента (в том числе свайного), для ППР по устройству свай и ростверков и для исполнительной документации. Журнал забивки свай, акт осмотра свай до погружения, протоколы испытаний свай под нагрузкой, исполнительная схема свайного поля — всё это уже опирается на лабораторные и полевые данные, а не на абстрактную «среднюю геологию района».

Связка «лаборатория → проект → стройка»

Эта таблица показывает непрерывность процесса: лабораторные испытания грунтов не «живут отдельно», они запускают цепочку решений, которые затем становятся строительной реальностью и формируют то, что потом подпишет технадзор.

Кому особенно важно проводить лабораторные испытания грунтов

Существуют объекты, где лабораторные испытания грунтов — не вопрос выбора, а обязательная часть подготовки:

Для мостов и эстакад. Опора должна работать не только на вертикальную нагрузку, но и на горизонтальные усилия, включая торможение транспорта и ветровое воздействие. Без лабораторных значений прочности и деформации грунтов нельзя корректно рассчитать устойчивость опоры и совместную работу свайного куста.

Для опор линий электропередачи и высоких мачт. Высокая опора ЛЭП или опора освещения воспринимает ветровую и выдёргивающую нагрузку. Значит, важна не только несущая способность на сжатие, но и способность основания сопротивляться выдёргиванию. Это определяется в том числе по лабораторным данным о структуре и сцеплении грунта.

Для фундаментов на слабых грунтах и насыпях. Насыпной, техногенный, переувлажнённый грунт визуально может казаться «плотным», но фактически он не рассчитан на длительную равномерную нагрузку. Лабораторные испытания позволяют доказать, что сваи действительно нужно заводить глубже, до несущего слоя, а не оставлять короткие элементы в рыхлой зоне.

Итог: лабораторные испытания грунтов — не формальность, а инструмент управления рисками

Лабораторные испытания грунтов дают числовые параметры, на которых строится весь проект основания. По этим данным рассчитывают несущую способность грунта, определяют длину и тип свай, назначают ростверк, прогнозируют осадки и проверяют устойчивость опор.

Для заказчика это означает предсказуемость: можно заранее понять, выдержит ли участок требуемую нагрузку, сколько свай реально потребуется, какой техникой их можно погрузить и какие требования нужно заложить в ППР. А для подрядчика это означает прозрачную ответственность: есть подтверждённые свойства грунта, под них назначен фундамент, под него ведутся испытания свай, и всё это зафиксировано документально.

Именно поэтому лабораторные испытания грунтов — обязательный элемент подготовки свайного фундамента, а не «дополнительная опция».
