Виды ростверков: особенности конструкции, монтаж

Свайный ростверк

Ростверк – это верхняя горизонтальная часть фундамента, соединяющая сваи или столбы, распределяющая нагрузку от строительной конструкции здания (сооружения) равномерно. Обычно это железобетонная рама, опирающаяся на сваи и напоминающая стол (если смотреть сбоку). Ростверк оформляется в виде соединения балок или плит и служит опорной конструкцией для всего объекта.

Особенности конструкции ростверков

При установке свайных фундаментов выполняют:

  • ленточный ростверк – соединяет один ряд свай по периметру объекта. Причем сваи должны быть зафиксированы четко по разметке – без отклонений. Если появляется отклонение более 5 см, необходимо установить специальный выступ;
  • секционный ростверк – соединение свай по всей площади фундамента. Эта технология допускает появление несущественных отклонений, но отличается высокой трудоемкостью и стоимостью работ.

Для оформления ростверка применяют различные материалы:

  • деревянный брус – используется для частного строительства деревянных домов и фиксируется на сваях стальными прутами. Иногда для ростверка служит нижний венец постройки (бани),
  • стальной профиль – применяют на железобетонных и винтовых сваях, в том числе на пучинистых грунтах. Ростверк закрепляют на сваи арматурными стержнями и фиксируют сваркой. Устройство металлического ростверка полностью исключает деформацию стен и пола дома от усадки или искривления,
  • бетонные плиты – в сочетании с арматурой. Используют для возведения фундаментов из железобетонных свай при строительстве типовых жилых зданий.

По типу конструкции бетонные ростверки бывают:

  • монолитные – подходят для участков с перепадом высот и для грунтов с повышенной влажностью,
  • сборные – с использованием сварной арматуры,

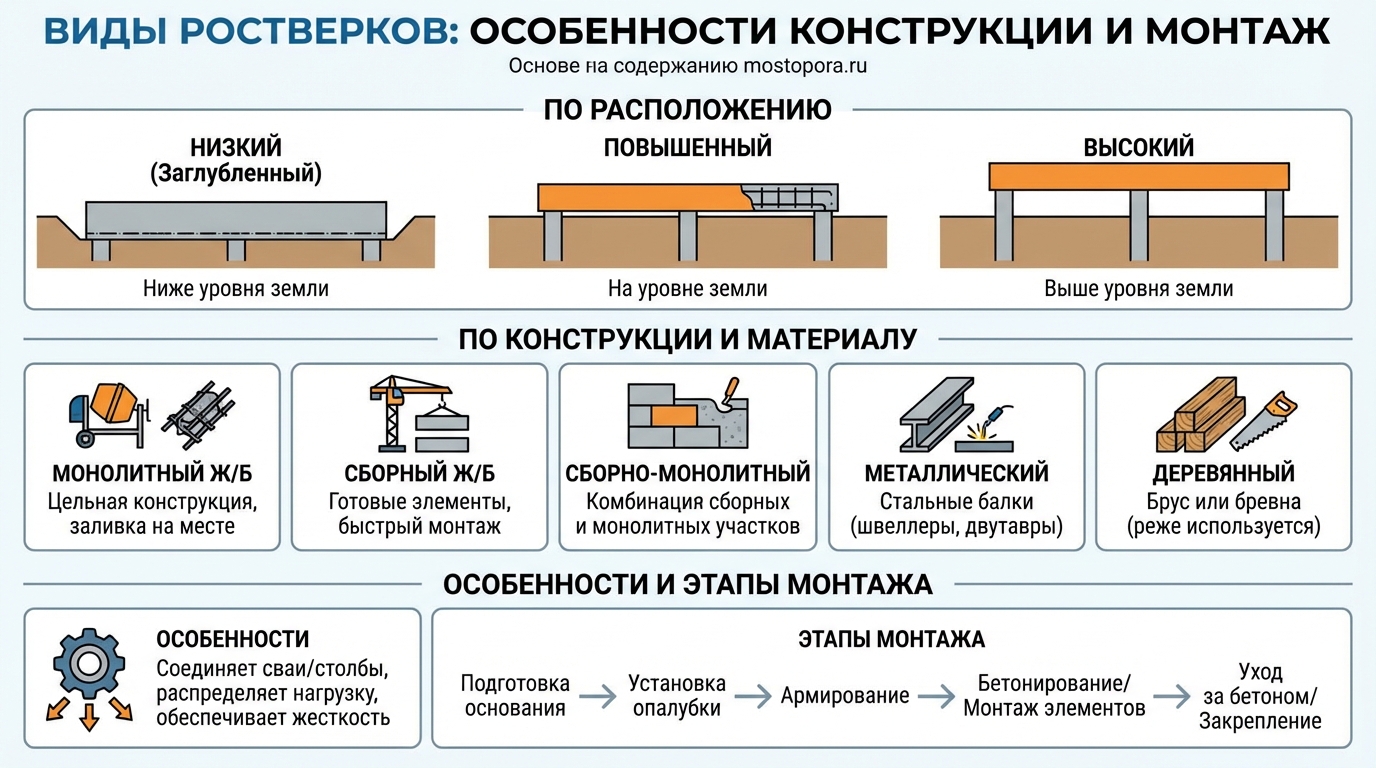

По варианту расположения предусмотрено три основных вида ростверка:

  • высокий – на значительном расстоянии над поверхностью земли или воды. Преимущество такой конструкции в том, что нет прямого контакта с грунтами и влияния его промерзания. Но потребуется выполнить утепление фундамента,
  • повышенный – на уровне грунта, связующий пояс фиксируется на песчано-щебеночной подушке толщиной 15 – 20 см,
  • низкий – с заглублением в грунт. Не используется на пучинистых грунтах, поскольку повышается риск выдавливания и разрушения конструкции. Наиболее трудоемкий вариант установки.

Монтаж бетонного ростверка

Ростверк выполняют в виде соединения железобетонных блоков или монолитной конструкции:

  • формируют опалубку из деревянных брусков или металлических стержней,
  • прокладывают гидроизоляцию и устанавливают арматуру – каркас из стальной проволоки, прутов толщиной 10 – 12 мм и перемычек, заливают бетонную смесь с помощью специальных насосов и уплотняют вибратором. Рекомендуется заливку выполнять плотными слоями, чтобы избежать появления пустот и полостей.

Когда бетон схватится примерно на 25 %, опалубку убирают и оставляют ростверк до полного застывания на 3 – 4 недели. После можно нагружать опорное основание в соответствии с проектом.

Завершающим этапом при обустройстве свайно-ростверкового фундамента являются 2 вида работ:

  • гидроизоляция конструкции – защита основания от негативного воздействия перепада температур, повышенной влажности. Используются рулонные гидроизоляционные материалы, гидрозащитные составы и смеси, битумные мастики,
  • теплоизоляция (утепление) конструкции – защита бетона от промерзания, появления трещин, пустот, различных дефектов. Для этой цели используют керамзит, пенополистирол и другие материалы.
