Шпунтовые ограждения у воды: берегоукрепления, причалы, насосные станции

Шпунт у воды — быстрый и предсказуемый способ сформировать берегоукрепление, причальную стенку или котлован насосной станции. Ключ к успеху: корректный выбор профиля и метода погружения, грамотная организация флота (понтон/плавкран), экозащита акватории, продуманное извлечение и полный пакет исполнительной документации. Ниже — единая «боеготовая» методика для гидротехники, ЖКХ и промышленных водозаборов.

1) Выбор профиля и метода погружения

В прибрежной зоне критичны жёсткость контура, управляемая фильтрация и контролируемые вибрации/шум. Рабочая матрица подбора:

2) Трубошпунтовые берегоукрепления (трубошпунт)

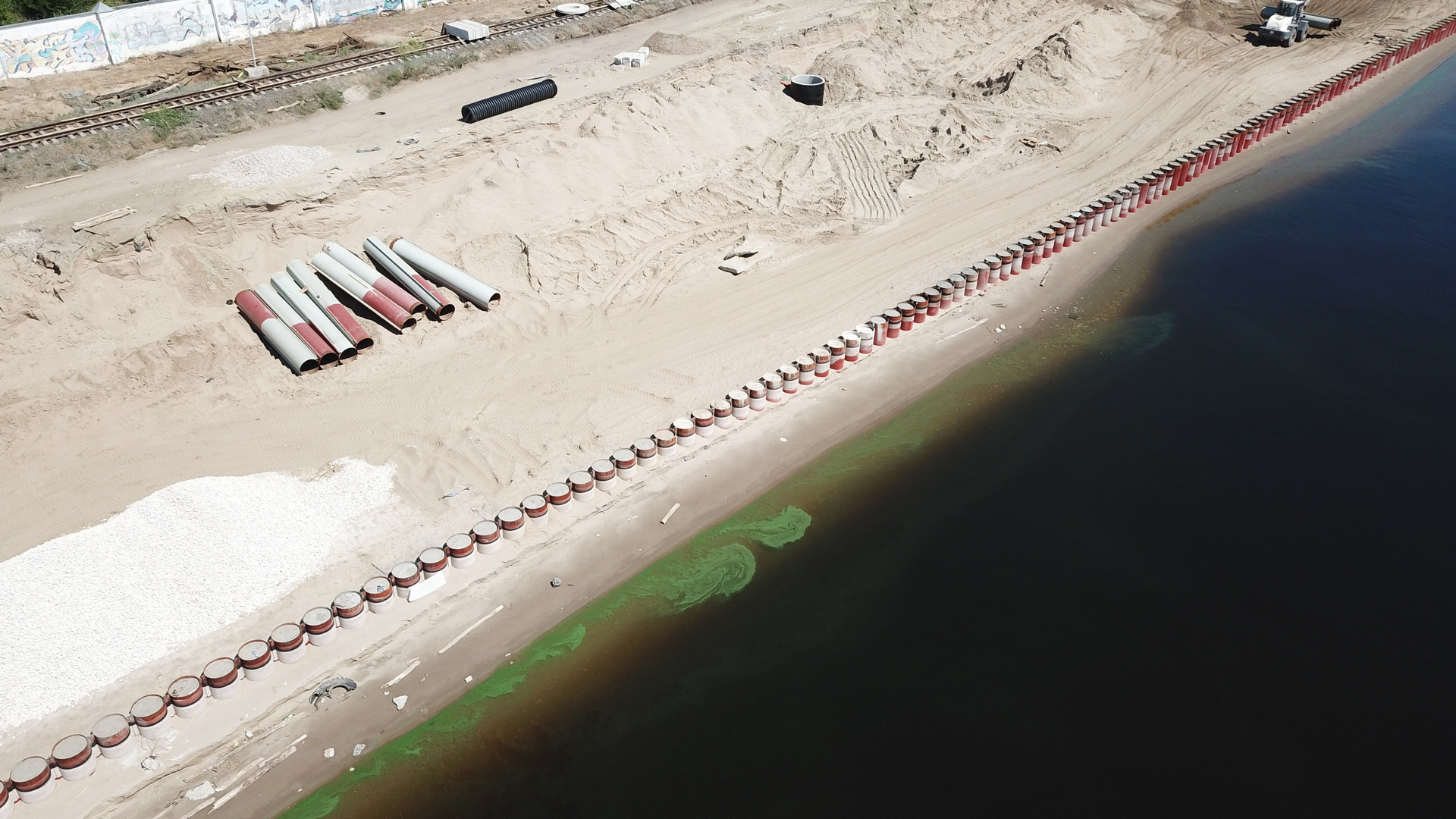

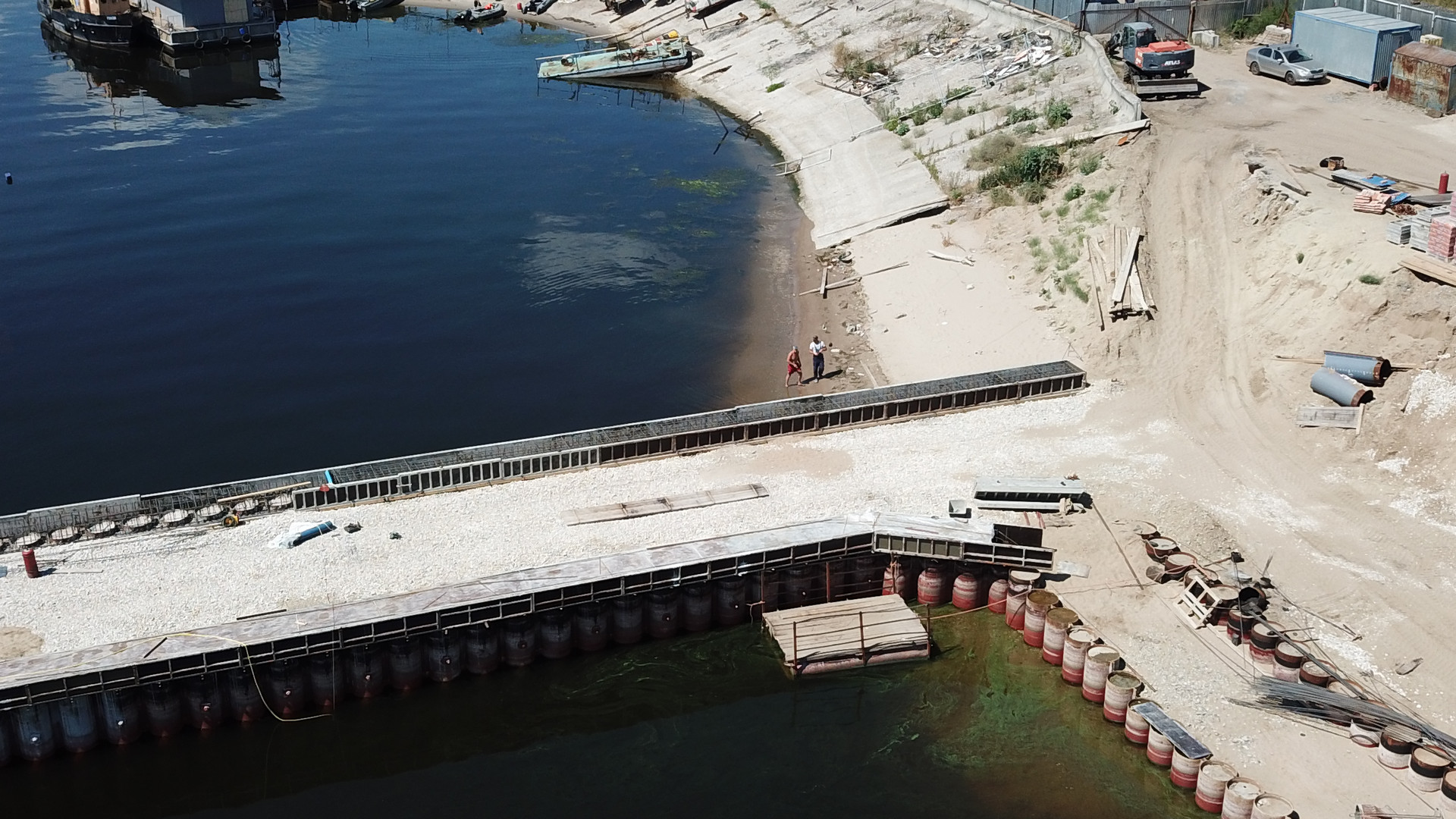

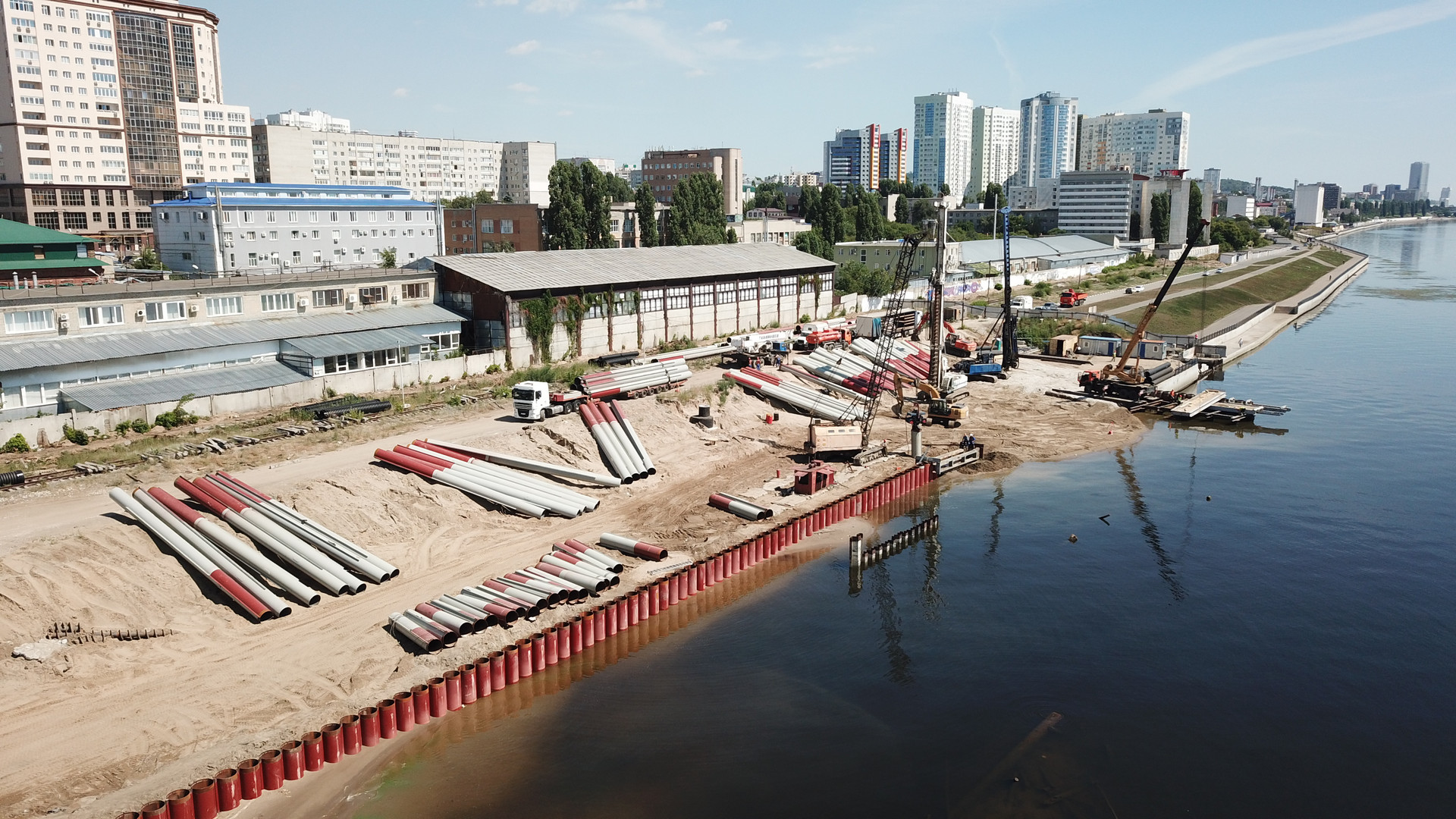

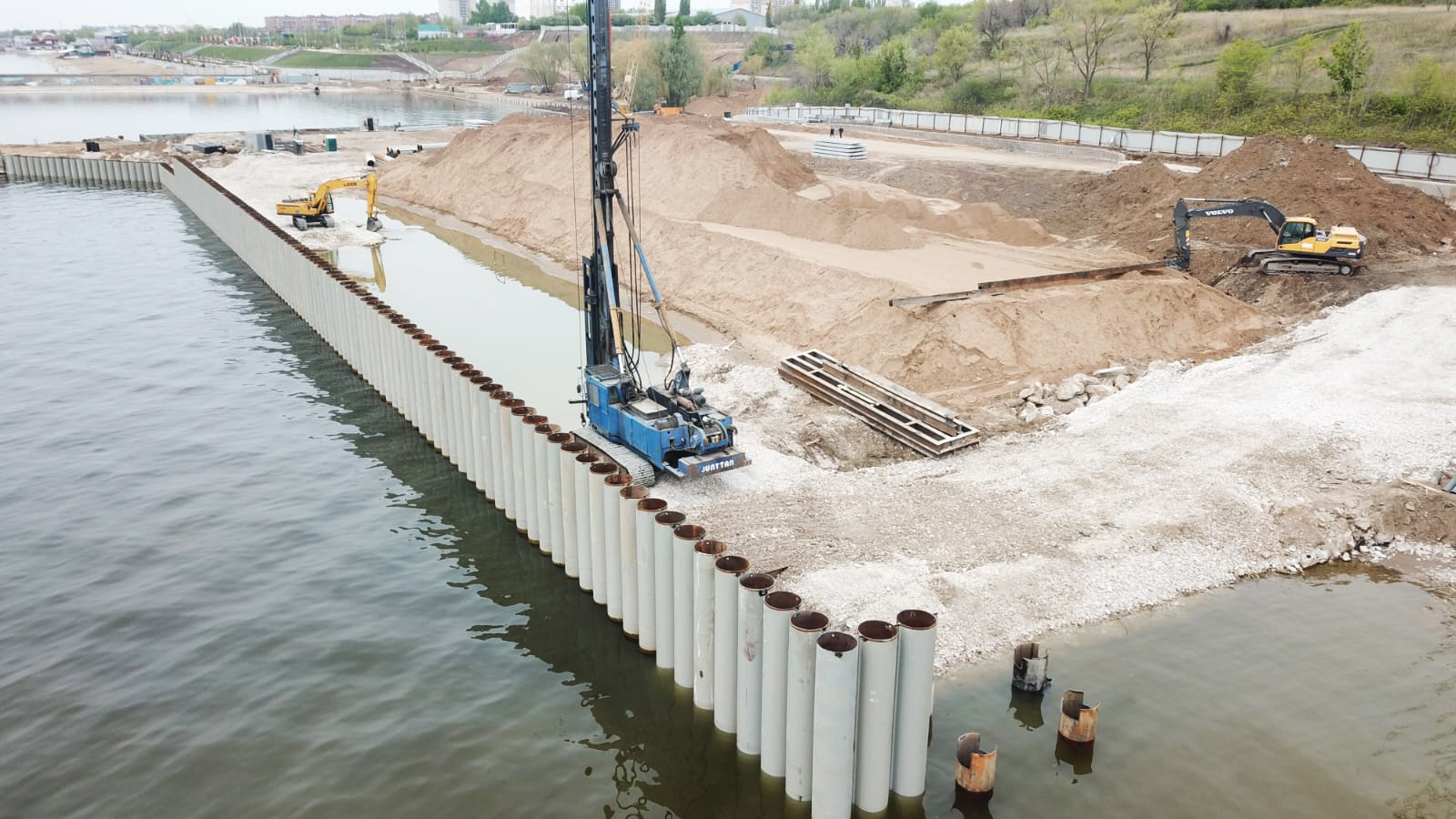

Трубошпунт — стенка/коффердам из стальных труб большого диаметра. Трубы работают как жёсткие несущие элементы; замковые соединения и обвязочные пояса обеспечивают непрерывность и герметичность. Решение оправдано для берегоукреплений, причалов, насосных станций и водозаборов, где требуются повышенная жёсткость, стойкость к льду/волнению и снижение размыва.

Когда трубошпунт предпочтительнее классического шпунта

Конструктив и узлы

Трубы с приваренными замками или схема king-pile + шпунтовые вставки; обвязочные пояса/ригеля; оголовки/ростверк; анкера/тяги по расчёту; защиты от коррозии в зоне плёски (при необходимости — катодная защита).

Технология монтажа в акватории

Вибропогружение с направляющими рамами — базовый метод для труб; комбинация с лидерным бурением — для плотных прослоек; статическое вдавливание — в чувствительных зонах. Сварка поясов и оголовков — после выверки, с учётом погодных «окон» и навигации.

3) Понтоны и плавкраны: организация работ «с воды»

Работы «с воды» требуют устойчивой плавучей базы и точного риггинга:

• Платформы: модульные понтоны под вибропогружатель/лебёдки, с расчётом грузоподъёмности и остойчивости.
• Плавкраны: для длинномерного шпунта и тяжёлых траверс; учитываются высота волны и «ветровые окна».
• Позиционирование: якорные линии, «мёртвые» якоря, лебёдки для точной подачи секций в створ.
• Подача/приём: береговые зоны складирования, короткие плечи, маркировка пачек для ускорения цикла.

4) Экозащита: мутевые/боновые решения и «тихие окна»

• Мутевые завесы — снижение выноса взвеси при погружении/извлечении.
• Боновые заграждения — отсечение плавающего мусора и страхование от локальных разливов ГСМ.
• «Тихие окна» — планирование операций вне периодов миграции/нереста и с учётом судоходства.
• Оперативный контроль осадка и прозрачности — корректирующие действия (снижение энергии, пауза, смена метода) по факту замеров.

5) Извлечение и обратная логистика

Правильно извлечённый шпунт — ликвидный актив следующего объекта.

• Технология: обратное вибровытягивание; при «прикусе» — локальное разбуривание/разрыхление.
• Последовательность: «шахматный» порядок для стабильности бровки; поддержка временных крепей до замены/заделки.
• Дефектация: проверка замков и геометрии, правка на берегу, консервация; смазка замков перед складированием.
• Маршрутизация: укрупнённые пачки, маркировка, план «коротких плеч» к следующему монтажу.

6) Исполнительные и контроль качества

Исполнительные схемы — фактические координаты, отметки голов, вертикальность/закрытие контура, паспорта погружения, схемы поясов/анкерных рядов.
Журналы — погружения/извлечения, погодные ограничения, «тихие окна», эконаблюдения (мутность/скорость течения).
Акты скрытых работ — герметизация стыков, противоразмывная защита, монтаж анкеров/распорок.
Мониторинг берега — геодезия прилегающих сооружений (крен/осадка), особенно на этапе извлечения.

Материалы по технике безопасности, нарядам-допускам и журналам доступны на сайте и легко вкладываются в ППР (сделаем подбор под ваш объект).

7) Что получает заказчик «под ключ»

• Подбор профиля (шпунт/трубошпунт) и технологии под грунт/гидрологию.
• ППР с картой «тихих окон», схемой понтонов/плавкрана и экозащитой.
• Мобилизацию парка (вибропогружатели, гидростанции, крановые системы.
• Производство работ (включая комбинированные циклы, герметизацию стыков).
• Извлечение, дефектацию и обратную логистику шпунта.
• Полный комплект исполнительной и экологической документации.

Резюме для гидротехники и ЖКХ

Шпунт у воды — это не только «вбить стенку». Это продуманная логистика с понтонов/плавкранов, управляемая энергия погружения, экологические завесы и грамотное извлечение с сохранением ресурса профилей. Работая по этому регламенту, вы получаете безопасное берегоукрепление или котлован насосной станции в срок и без сюрпризов — с прозрачной исполнительной и готовностью к следующей очереди работ.
