Бетонные опоры ЛЭП

Современные ЖБ опоры ЛЭП работают в самых жёстких климатических режимах: гололёдно-ветровые нагрузки, перепады температур, агрессивные среды. Долговечность обеспечивают правильно подобранные материалы (бетон, арматура/канаты, закладные), корректная схема фундамента и строгий контроль качества на всех стадиях.

Классификация и области применения

ЖБ опоры условно делят по нескольким признакам: назначение в трассе, конструктив, способ установки, климатическое исполнение.

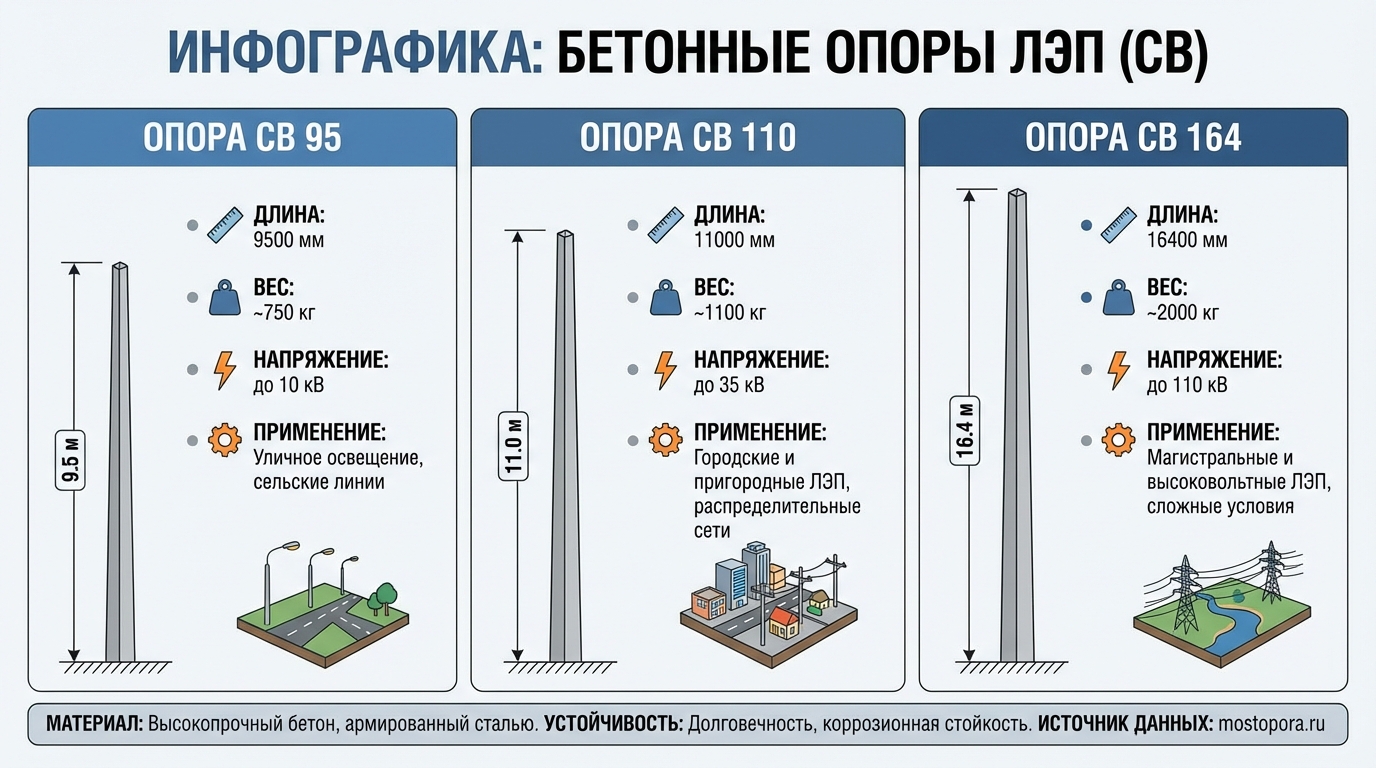

Высотность и маркировка (в дециметрах) позволяют быстро понять габарит: стандартные ~9,5 м — для ровных участков; специальные ~11 м — на сложном рельефе, при пересечениях и необходимости увеличить проводящие габариты.

Материалы и долговечность

• Бетон с добавками для морозостойкости, водонепроницаемости и коррозионной стойкости. На стадии подбора смеси учитывают среду эксплуатации и воздействие противогололёдных реагентов/соляных аэрозолей.
• Армирование/преднапряжение. Стальные стержни/канаты обеспечивают работу на изгиб и выносливость при ветровых колебаниях, особенно актуально в сейсмических и гололёдных районах.
• Закладные и крепёж. Горячее цинкование/комбинированные ЛКМ для защиты от коррозии; электрооборудование и траверсы подбираются по токовым нагрузкам и габаритам изоляции.
• Изоляция и арматура ЛЭП. Комплектация изолирующими подвесками, разрядниками, гасителями вибраций подбирается по классу напряжения и ветровому району.

Производство и контроль качества

• Формование и уплотнение. Центрифугирование/вибропрессование, правильная реология смеси, тепловлажностная обработка в соответствии с картой выдерживания.
• Контроль бетона. Прочность, водонепроницаемость, морозостойкость — по отбору образцов и неразрушающим методам.
• Контроль металла. Диаметр/класс арматуры, качество сварки закладных, покрытие/цинк.
• Геометрия и дефекты. Проверка прямолинейности, сечений, качества поверхностей, отсутствие раковин и непрокатов в зонах концентрации напряжений.

Фундаменты и основания опор

Опора «работает» только настолько, насколько работает её основание. Выбор типа фундамента — следствие геологии, уровня грунтовых вод и расчётных нагрузок (включая ветровые/гололёдные и динамику).

В проектах обязательно учитывают горизонтальные усилия (ветер, натяжение проводов, несимметричную гололёдную нагрузку), неравномерные осадки и морозное пучение; задают дренаж/водоотвод у оголовков.

Монтаж: от завоза до подъёма провода

1. Логистика и хранение. Крепление на платформах с учётом длины и массы, прокладки/упоры, защита кромок; хранение на ровных подкладках.
2. Подготовка площадки. Геодезия, трассировка подземных сетей, устройство временных настилов на мягких грунтах.
3. Устройство основания. По проекту: сваи/тумбы/блоки, контроль отметок и вертикальности стаканов/анкеров.
4. Установка опоры. Кран/манипулятор по карте строповки, проверка вертикальности и вращения траверс относительно трассы.
5. Заземление и уравнивание потенциалов. Подключение к контуру, проверка сопротивления; монтаж грозотроса/разрядников по проекту.
6. Навеска изоляции и арматуры. Компоновка подвесок, гасители вибраций, дистанционные распорки (по необходимости).
7. Подвеска/натяжение проводов. Последовательность, контроль стрел провеса и габаритов, оформление исполнительной схемы.

Эксплуатация и обслуживание

• Плановые осмотры. Визуальная дефектация ЖБ ствола, проверка анкеров/болтовых соединений, состояния деформационных зон, траверс, изоляторов.
• Коррозионная защита. Подкраска/восстановление ЛКП металлоконструкций, контроль трещин защитного слоя бетона и мест возможного оголения арматуры.
• Геодезический мониторинг. Наблюдения за креном/осадкой, особенно в подтопляемых местах и на насыпях.
• Дерево- и кустарникорежение в охранной зоне. Поддержание нормативных просветов до проводов и строений — по действующим правилам.

Безопасность и охранные зоны

ЛЭП эксплуатируются в охранных зонах, внутри которых регламентированы земляные работы, высотные сооружения, складирование. При монтаже и ремонтах соблюдают требования по допуску персонала, заземлению механизмов, временным линиям и работам вблизи действующих трасс.

Что важно при закупке и приёмке

• Сертификация и соответствие стандартам. Подтверждённые показатели прочности бетона, марки стали, покрытия.
• Паспорт/партия. Трассируемость материалов, результаты заводских испытаний и контроля.
• Исполнительная документация. Акты скрытых работ по основанию, исполнительные схемы, журналы монтажа/испытаний.

Транспортировка и монтаж бетонных опор ЛЭП на площадке

Для бетонных опор ЛЭП важно не только соответствие требованиям по прочности, армированию и классу бетона — критична ещё и логистика. Такие опоры имеют значительную длину и массу, поэтому для их доставки на место установки используются специальные платформы с обязательной фиксацией изделий. Опору нельзя просто «привезти и выгрузить»: она должна быть уложена и закреплена так, чтобы не возникли надломы, сколы и трещины в зоне ствола или оголовка по пути до объекта. Это напрямую влияет на долговечность опоры ЛЭП, потому что скрытое повреждение при перевозке потом превращается в проблему уже в эксплуатации.

Дальше включается монтаж. Установка бетонной опоры ЛЭП выполняется только с применением спецтехники — подъем, установка в проектное положение, выверка, окончательная фиксация. Здесь важны два момента. Первый — соблюдение требований безопасности: на площадке должны работать обученные специалисты, так как опора поднимается на высоту и удерживается до закрепления. Второй — устойчивость в грунте. Основание для опоры ЛЭП должно быть подготовлено под конкретный тип опоры и учёт нагрузки ветром, гололёдом, а также возможной сейсмической активностью. Это не «поставили столб и засыпали», а регламентированная монтажная операция, которая проводится с контролем геометрии.

Приёмка, документирование и дальнейшая эксплуатация бетонных опор ЛЭП

Каждая бетонная опора ЛЭП проходит контроль качества в процессе производства: армирование стальными стержнями, выдерживание бетона, проверка геометрии и соответствие нормам. Это сделано для того, чтобы опора выдерживала не только вес проводов и грозотроса, но и ветровые, гололёдные и ударные нагрузки, а также дополнительные нагрузки в районах с повышенной сейсмичностью. Важно, что такие изделия должны соответствовать утверждённым стандартам, и это подтверждается документально. Контроль не заканчивается на заводе — он продолжается на объекте. Перед установкой опоры проверяют целостность поверхности, отсутствие сколов и трещин, читаемость маркировки, а также соответствие фактических параметров проекту.

После установки бетонной опоры ЛЭП отвечает за безопасный пролёт проводов на требуемой высоте, за соблюдение расстояний до земли, зданий и других сооружений, за устойчивую подачу электроэнергии и освещение территорий. Именно поэтому опору нельзя заменить «чем-то похожим» без инженерного расчёта и допуска. Если при приёмке сразу оформлены результаты осмотра, условия транспортировки, акт установки и сведения о применённой спецтехнике, у заказчика есть полный комплект данных для дальнейшей эксплуатации и обслуживания линии электропередачи без спорных вопросов по происхождению и состоянию конкретной опоры.

Итог для заказчика

Железобетонная опора ЛЭП — это система «бетон-сталь-фундамент-изоляция-заземление». Надёжность достигается правильным выбором конструкции и основания, заводским качеством (включая преднапряжение/центрифугирование), грамотным монтажом и регламентным обслуживанием. Соблюдение этих принципов снижает риски аварийных отключений, продлевает ресурс и оптимизирует стоимость жизненного цикла.

Вопрос-Ответ

Как выбрать бетонную опору ЛЭП под конкретный объект?

Подбор выполняют не только по высоте изделия. В расчёт берут назначение опоры на линии, расчётные ветровые и гололёдные нагрузки, характеристики грунта, рельеф, класс напряжения, требования по габаритам проводов и условия эксплуатации. Правильный выбор всегда опирается на проект и инженерные исходные данные, а не только на типовую маркировку.

Когда для опоры ЛЭП достаточно обычного основания, а когда нужны сваи?

Это зависит от геологии участка, уровня грунтовых вод, глубины промерзания и воспринимаемых нагрузок. На плотных и стабильных грунтах могут применяться более простые решения, а на слабых, переувлажнённых или неоднородных грунтах чаще требуется свайное основание. Именно основание во многом определяет устойчивость опоры, поэтому его тип выбирают после инженерной оценки площадки.

Можно ли устанавливать бетонные опоры ЛЭП на слабых или водонасыщенных грунтах?

Да, но только при корректно подобранной схеме основания. В таких условиях особенно важно не пытаться «упростить» решение, а заранее учитывать осадки, возможный крен, морозное пучение и влияние воды на зону установки. На практике это означает, что сначала оценивают геологию, а уже затем выбирают тип фундамента и технологию монтажа.

На что обратить внимание при приёмке бетонной опоры перед монтажом?

Проверяют целостность поверхности, отсутствие трещин, критичных сколов и повреждений в рабочих зонах, читаемость маркировки, соответствие геометрии проекту и наличие сопроводительной документации. Также важно убедиться, что изделие не получило скрытых повреждений при перевозке и разгрузке. Даже качественно изготовленная опора может потерять надёжность, если была неправильно транспортирована или ударена при погрузочно-разгрузочных работах.

Почему нельзя просто заменить опору ЛЭП на похожую без расчёта?

Потому что внешне схожие изделия могут отличаться по несущей способности, армированию, конструктивной схеме и требованиям к основанию. Для линии электропередачи важны не только размеры, но и работа всей системы: фундамент, сама опора, траверсы, изоляция, заземление и нормативные расстояния. Замена без инженерной проверки может привести к нарушению устойчивости и проблемам при дальнейшей эксплуатации.

Что входит в монтаж бетонной опоры ЛЭП, кроме самой установки?

Монтаж — это не только подъём и установка изделия в проектное положение. В состав работ обычно входят подготовка площадки, геодезическая привязка, устройство основания, выверка по вертикали, контроль положения относительно трассы, мероприятия по заземлению, а затем монтаж арматуры, изоляторов и других элементов, предусмотренных проектом. Только после этого можно говорить о корректно выполненной установке.

Как понять, что опора безопасна после монтажа?

После установки оценивают геометрию, устойчивость, положение относительно трассы, состояние узлов крепления, соответствие проектным отметкам и корректность выполнения заземления. Для заказчика важен не только факт монтажа, но и документальное подтверждение, что опора установлена в соответствии с проектом и готова к дальнейшей эксплуатации в составе линии.

Какой уход требуется бетонным опорам ЛЭП в эксплуатации?

Даже долговечные железобетонные опоры требуют плановых осмотров. Контролируют состояние бетона, наличие трещин и сколов, возможное оголение арматуры, состояние металлических элементов, крепежа, траверс, изоляторов, а также признаки крена или неравномерной осадки. Регулярное наблюдение позволяет выявить проблемы до того, как они приведут к аварийному ремонту.

Можно ли монтировать такие опоры в стеснённых условиях или рядом с действующей инфраструктурой?

Да, но такие работы требуют более тщательной организации. При близости зданий, дорог, подземных коммуникаций и действующих сетей особенно важно заранее проработать логистику, схему подъёма, безопасные зоны, ограничения по технике и последовательность операций. В стеснённых условиях ошибки на этапе подготовки обычно обходятся дороже, чем сама установка.

От чего в итоге зависит срок службы бетонной опоры ЛЭП?

Ресурс определяется не одним фактором, а сочетанием нескольких условий: качеством бетона и армирования, правильностью подбора конструкции, надёжностью основания, соблюдением технологии транспортировки и монтажа, а также регулярностью обслуживания в эксплуатации. Когда все эти элементы работают как единая система, опора служит дольше и требует меньше внеплановых вмешательств.
